FLUXUS G532CA
4
Description du produit
4.1
Système de mesure
Le système de mesure se compose du transmetteur, de la sonde de température, du capteur de pression, des capteurs
ultrasonores et de la conduite sur laquelle est effectuée la mesure.

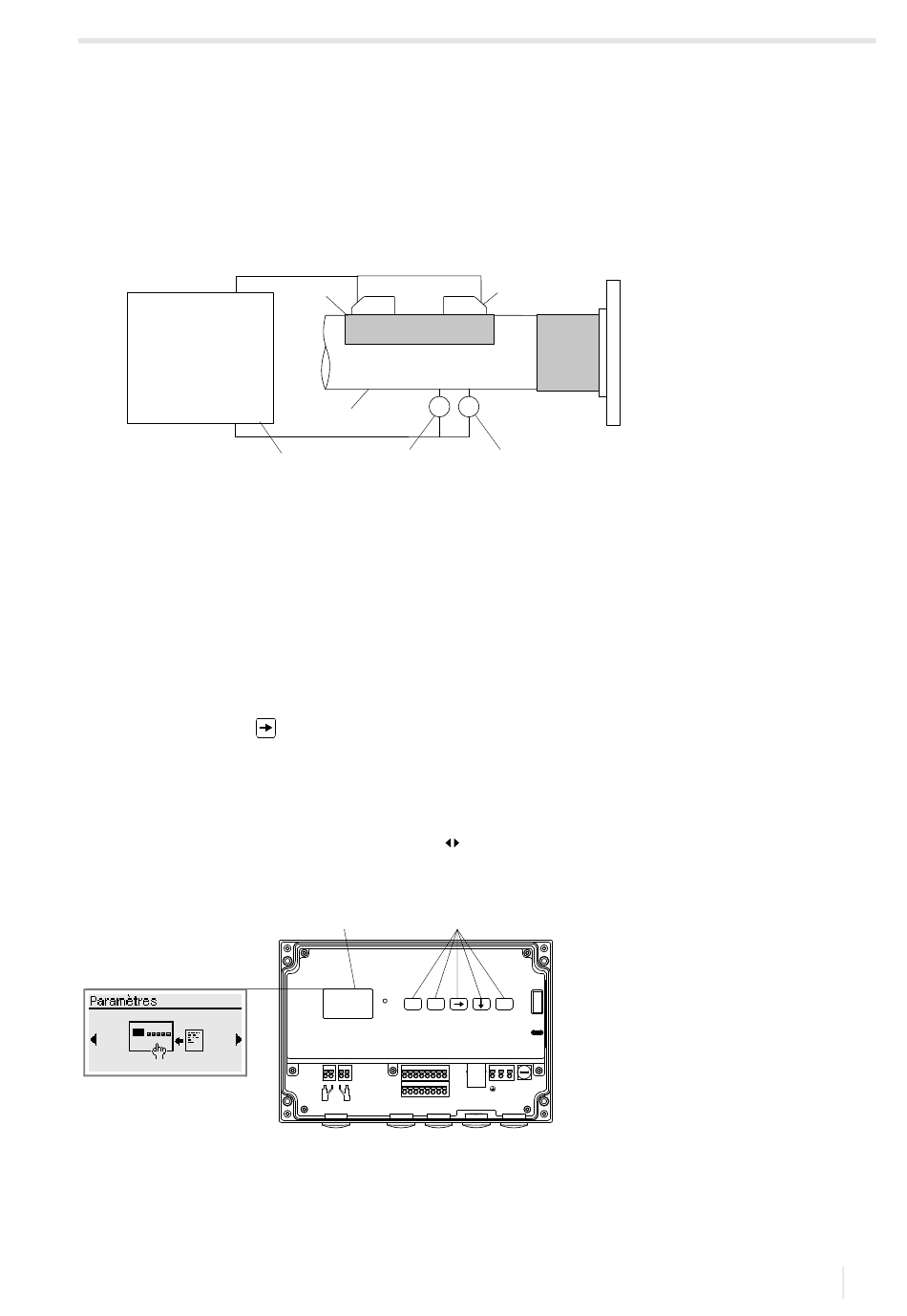

Fig. 4.1 :
Exemple de montage de mesure
1 – transmetteur
2 – capteur ultrasonore
3 – atténuateur acoustique
4 – capteur de pression externe
5 – sonde de température
6 – conduite
Les capteurs sont fixés à l'extérieur de la conduite. Ils émettent et captent des signaux ultrasonores à travers le fluide.
Le transmetteur contrôle le cycle de mesure, élimine les signaux parasites et évalue les signaux utiles. Les valeurs
mesurées peuvent être affichées, utilisées pour des calculs et transmises à une sortie.
4.2
Concept d'utilisation
Le transmetteur est commandé via le clavier.
En appuyant sur la touche
•Paramètres
•Mesure
•Options
•Autres fonctions
La branche du programme est affichée entre 2 flèches ( ).
Fig. 4.2 :
Panneau de commande du transmetteur
1 – écran à cristaux liquides (rétro-éclairé)
2 – clavier
UMFLUXUS_G532CAV1-0FR, 2022-09-01
3
6
5
1
vous pouvez afficher les branches du programme suivantes l'une après l'autre à l'écran :
1
STATUS
BRK
CLR
1 3 5 7 9 11 13 15
AV AVS
ARS
AR
2 4 6 8 10 12 14 16
2
4
2
SENSPROM
ENTER
USB
PE N
L
(-) (+)
4 Description du produit
4.1 Système de mesure
21
