L
J
A
W
V
part
pièce
parte
A
front basket half / moitié avant du panier / parte délantera de la canastilla
B
rear basket half / moitié arrière du panier / parte trasera de la canastilla
C
barrel connector / connecteur à cylindre / conector cilíndrico
D
inner connector panel / panneau de connexion intérieur / conector lateral interior
E
outer connector panel / panneau de connexion extérieur / conector lateral exterior
F
logo screen / écran avec logo / placa con logo
G1
self tapping screw (sm) / vis auto-taraudeuse / tornillo autorroscante
G2
self tapping screw (lg) / vis auto-taraudeuse / tornillo autorroscante
H
load bars / barres de toit / barras de carga
I
load bar mounting bracket / support de montage sur barre de toit / soporte de montaje de barra de carga
J
tamperproof wrench / clé inviolable / llave inviolable
K
tamperproof bolt / vis inviolable / perno inviolable
L
washer / rondelle / arandela
M
square nut / écrou carré / tuerca cuadrada
N
lock cover / couvercle de verrou / tapa de la cerradura
O
mounting block / bloc de montage / bloque de montaje
P
mounting bracket / support de montage / soporte de montaje
Q
underbar bracket / support sous barre / barra inferior de montase
R
wing knob / écrou borgne / perilla con alas
S
carriage bolt / vis de carrosserie / tornillo cabeza coche
T
lock plug / bouchon de verrou / tapón de cierre
U
fairing / carénage / deflector
V
fairing clamps / attaches du carénage / abrazaderas para deflector
W
push-in fastener / fixation emboîtable / sujetadores
X
plug (large) / bouchon (grand) / tapón (grande)
Y
plug (small) / bouchon (petit) / tapón (pequeño)

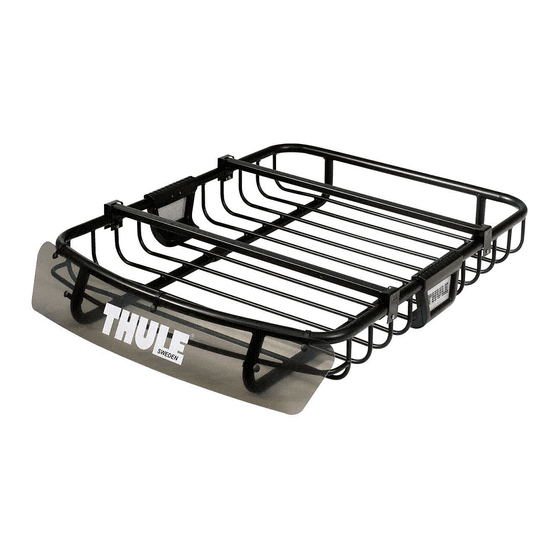

690XT M.O.A.B.
PARTS INCLUDED•PIÈCES INCLUSES•PIEZAS INCLUIDAS
B
O
C
G2
G1
S
H
R
P
Q
description
description
descripcion
TM
U
D
E
I
T
CARGO
BASKET
N
F
X
Y
K
M
part number
qty.
numéro de pièce
qté
numero de parte
cant.
753-3506
1
753-3507
1
853-5814
2
853-5812
2
853-5813
2
853-5815
2
853-5821
12
853-5937
4
853-0182-1035
2
853-5819
4
853-5270
1
853-5269-05
4
951-0614-20
4
853-5163
4
853-5880
4
853-5876
4
853-5877
4
853-5878
4
853-5905
8
853-5889
8
853-1671
4
853-5816
1
853-5818
5
853-5482
5
853-5981
8
853-5982
4
