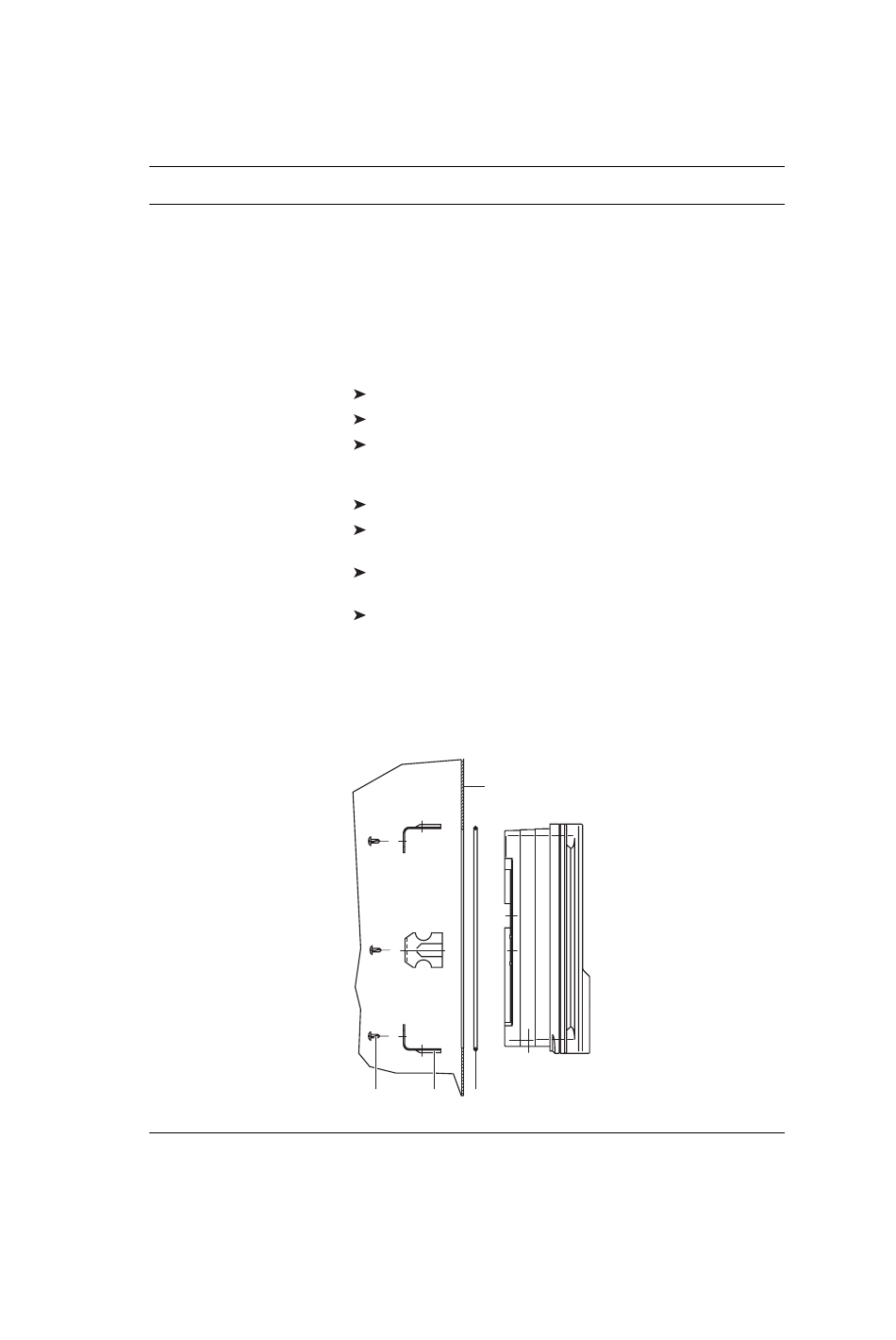

4.2.2 Montage sur tableau de commande
REMARQUE
En cas de montage sur un tableau de commande,
utilisez uniquement les taraudages de la rangée
arrière (PG 11) car ils se trouvent alors à l'intérieur
du tableau !
dévissez les quatre vis du boîtier
retirez la partie avant et placez-la en position de maintenance
percez autant de taraudages que nécessaire à la partie
inférieure de la face arrière (derrière le tableau de commande)
(voir figure) ; utilisez un tournevis de Ø 4,5 mm
dégagez la gaine des câble et fixez des embouts appropriés
passez les câbles dans les taraudages (derrière le tableau de
commande)
branchez les fils torsadés conformément au schéma de
connexions électriques (voir annexe)
ressortez la partie avant de la position de maintenance, position-
nez-la sur la partie arrière et vissez les quatre vis à la main.
REMARQUE
Le client doit poser les câbles dans un chemin de
câbles afin de soulager la traction !
4
3 2 1
