Montage/installation
a) b)
d)
12

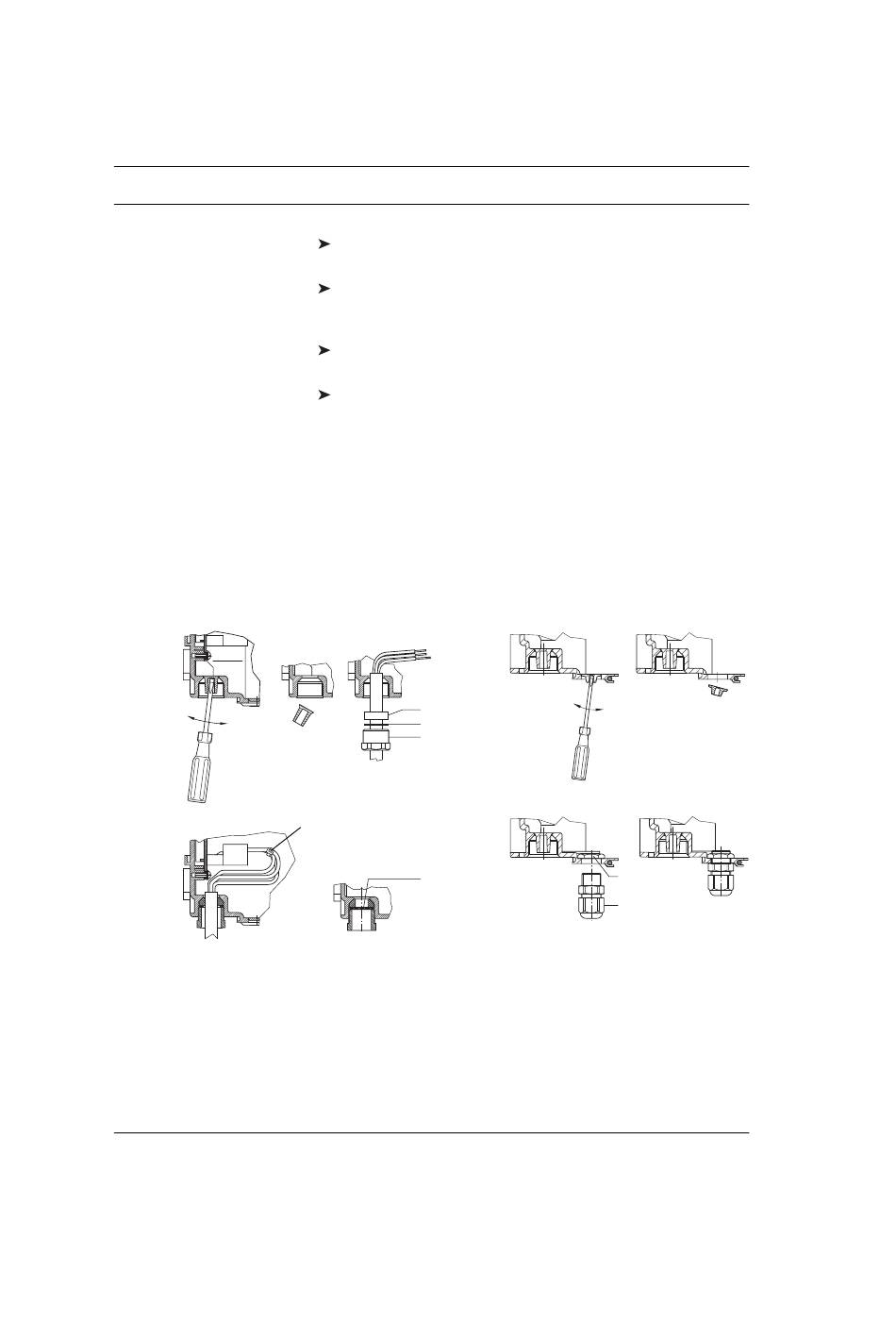

dénudez les fils torsadés sur environ 7 mm et fixez des embouts
appropriés
raccordez les torons conformément au schéma de raccordement
des bornes (cf. annexe). Ce faisant, poussez les extrémités des
torons dans les bornes jusqu'à l'isolation de toron
bloquez les vis de serrage du raccord de manière à ce qu'elles
soient étanches
ressortez la partie avant de la position de maintenance,
positionnez-la sur la partie arrière et vissez les quatre vis à la
main.
REMARQUE
Il faut utiliser des embouts pour les fils torsadés.
Si vous avez percé trop de taraudages, vous pouvez
les obturer à nouveau avec les rondelles borgnes (4)
fournies.
c)
3
2
1
Serre-câble
e)
4
a) b)
c) d)
6
5
