Model/Modelo/Modèle
T3561LF-WL
Series/Series/Seria
®
Compel
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
Rough-in R3500-WL required for installation
Rough-in R3500-WL necesario para la instalación
Rough-in R3500-WL requis pour l'installation
You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:

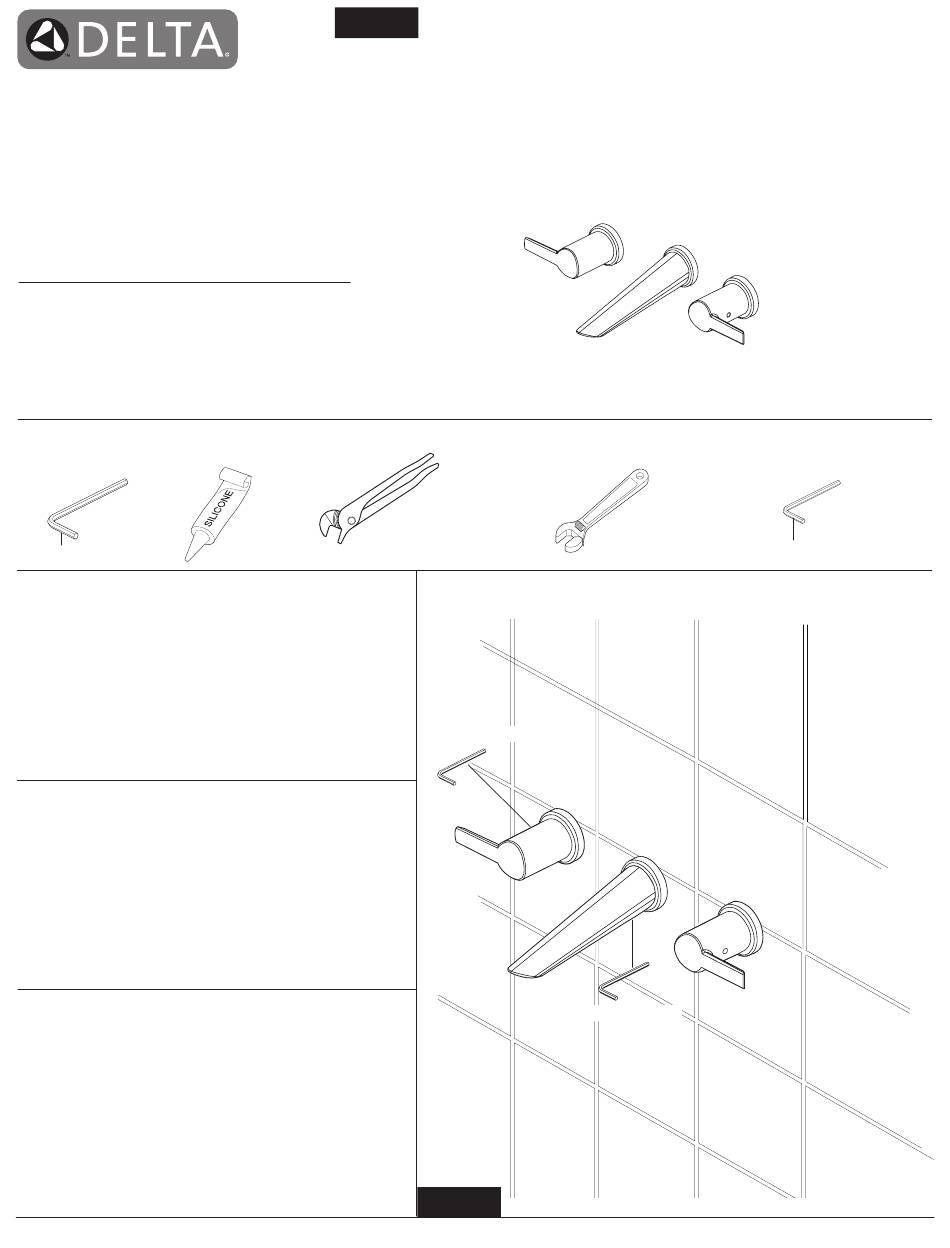

1/8" (3.17mm)
For easy installation of your Delta faucet
you will need:
・To READ ALL the instructions completely before
beginning.
・To READ ALL warnings, care and maintenance
information.
・To complete the deck and valve rough-in prior to
installing this trim kit.
Para instalación fácil de su llave Delta
usted necesitará:
・LEER TODAS las instrucciones completamente
antes de empezar.
・LEER TODAS los avisos, cuidados, e información
de mantenimiento.
・Para completar el borde y la instalación de válvulas
dentro de las paredes previa a la instalación de la llave
y sus accesorios.
Pour installer votre robinet Delta
facilement, vous devez:
・LIRE TOUTES les instructions avant de débuter.
・LIRE TOUE LES les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien.
・Installez le corps du robinet et terminez le pourtour du
bain avant de poser les accessories de finition.
www.deltafaucet.com
TWO HANDLE WALL MOUNTED LAVATORY
85756
FAUCET TRIM
LLAVES DE AGUA - GRIFOS - DE DOS MANIJAS
PARA INSTALACIÓN EN LA PARED
ROBINETS MURAUX À DEUX MANETTES POUR
LAVABO
3/32" (2.38mm)
85756
1
3/32" (2.38mm)
3/32" (2.38mm)
7/08/2015
Rev. B
Publicité
Manuels Connexes pour Delta Compel T3561LF-SSWL
Sommaire des Matières pour Delta Compel T3561LF-SSWL
- Page 1 Rough-in R3500-WL requis pour l'installation You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin: 3/32" (2.38mm) 1/8" (3.17mm) For easy installation of your Delta faucet you will need: ・To READ ALL the instructions completely before beginning.
- Page 2 Si la reparación o su reemplazo no es práctico, Delta Faucet Company tiene DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL, la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la devolución...
- Page 3 RP79433▲ Spout Flange and Gasket Reborde del Surtidor y Empaque Embase de bec et joint RP79432 Spout Tube & O-Rings Caño a Tube y Anillo “O”s Bec de Tube et Joint Toriques RP70600 O-Rings Anillo “O”s Joint Toriques RP79580 O-Ring Anillo “O”...
- Page 4 MAINTENANCE – VALVES MAINTENANCE – SPOUT SHUT OFF WATER SUPPLIES BEFORE SERVICING VALVE OR SHUT OFF WATER SUPPLIES BEFORE SERVICING VALVE OR SPOUT ASSEMBLIES SPOUT ASSEMBLIES If your faucet leaks out of spout or around handle body, replace valve cartridge (1). If your faucet leaks at base of spout, replace o-ring (1) on spout tube (2).
- Page 5 Figure 1 Figure 2 SPOUT FLANGE AND SPOUT INSTALLATION HANDLE FLANGE INSTALLATION Pull off plasterguards (1) and discard them. Install handle flange (1) and gasket (2). Secure with flange nut (3). Finished wall thickness can vary from 1/8 "to 1 1/8". If mounting sleeve (4) Install spout flange (1) and gasket (2).
- Page 6 Finished Wall 1 7/8"-2" (47.6mm-50.8mm) HANDLE INSTALLATION FLUSH YOUR SYSTEM Install stem extender (1) onto the cartridge. Mark the stem (1) between Remove aerator (1) using wrench (2) provided with your faucet. Turn both 1 7/8" - 2" from finished wall; remove and cut if necessary. Reinstall faucet handles (3) to full open position.
