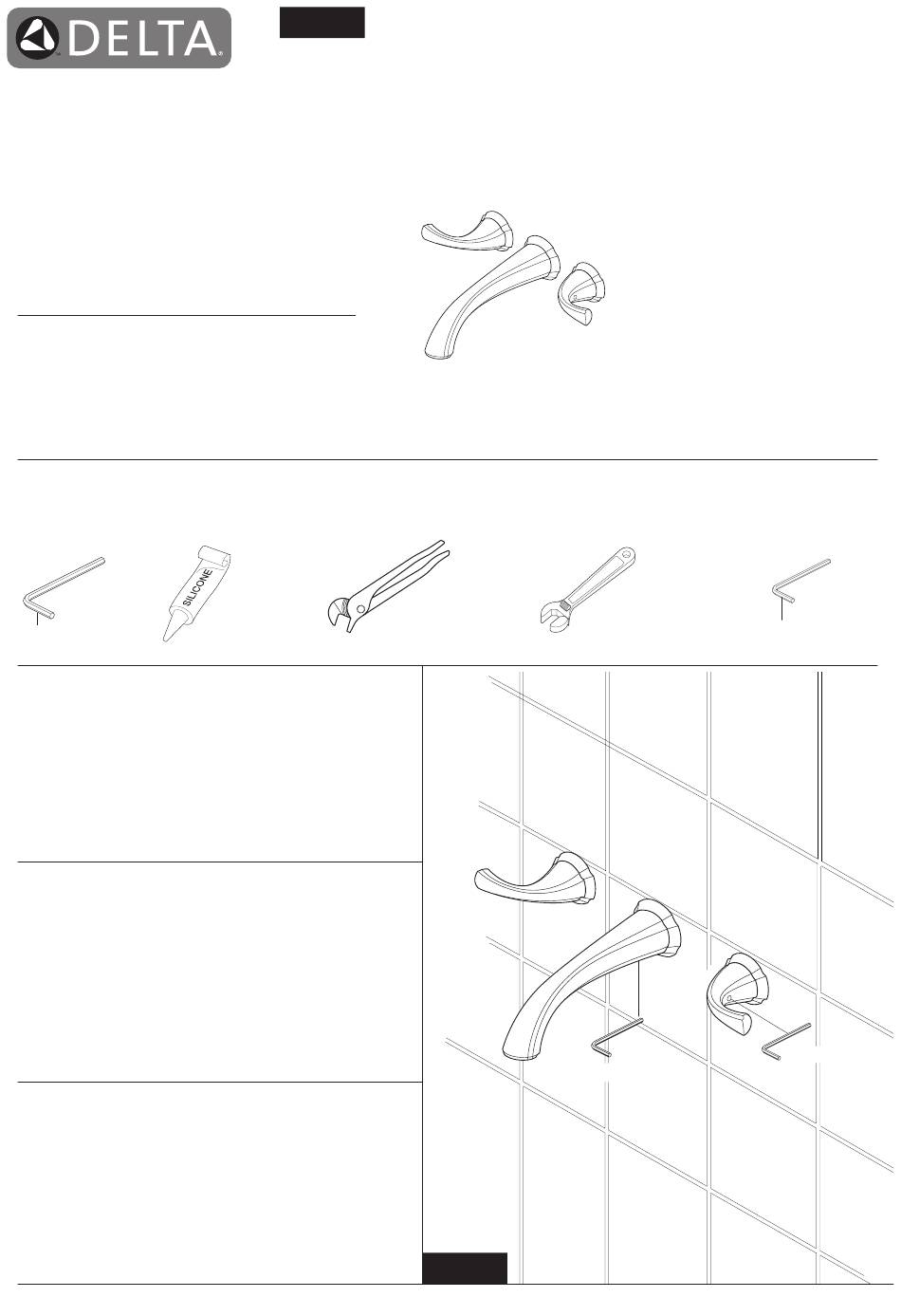

Model/Modelo/Modèle
T3592LF-WL
Series/Series/Seria
Addison
TM
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
Rough-in R3500-WL required for installation
Rough-in R3500-WL necesario para la instalación
Rough-in R3500-WL requis pour l'installation
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
1/8" (3.17mm)
For easy installation of your Delta faucet
you will need:
・To READ ALL the instructions completely before
beginning.
・To READ ALL warnings, care and maintenance
information.
・To complete the deck and valve rough-in prior to
installing this trim kit.
Para instalación fácil de su llave Delta
usted necesitará:
・LEER TODAS las instrucciones completamente
antes de empezar.
・LEER TODAS los avisos, cuidados, e información
de mantenimiento.
・Para completar el borde y la instalación de válvulas
dentro de las paredes previa a la instalación de la
llave y sus accesorios.
Pour installer votre robinet Delta
facilement, vous devez:
・LIRE TOUTES les instructions avant de débuter.
・LIRE TOUE LES les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien.
・Installez le corps du robinet et terminez le
pourtour du bain avant de poser les accessories
de finition.
www.deltafaucet.com
TWO HANDLE WALL MOUNTED LAVATORY
87762
FAUCET TRIM
LLAVES DE AGUA - GRIFOS - DE DOS MANIJAS
PARA INSTALACIÓN EN LA PARED
ROBINETS MURAUX À DEUX MANETTES POUR
LAVABO
87762
1
1/8" (3.17mm)
3/32" (2.38mm)
3/32" (2.38mm)
5/20/2015
Rev. A
