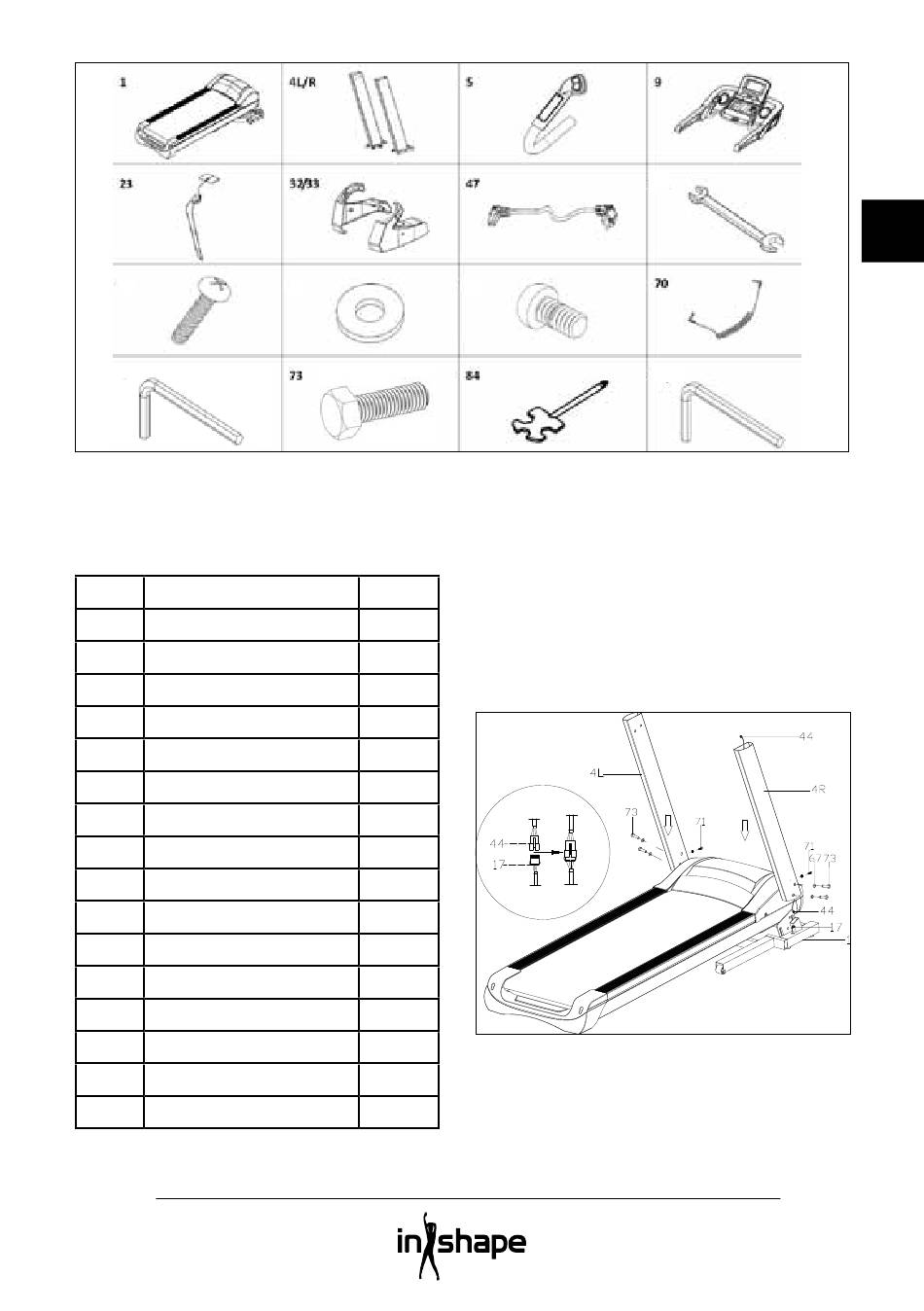

Monteringsanvisning
När du öppnar emballaget finner du följande
delar:
nr. del
1 Stativ
4 L/R Stolpe V/H
5 Handtag V/H
9 Dator
23 Dödmansknapp
32/33 Täckplatta V/H
47 Elkabel
99 Gaffelnyckel 14*17
94 Skruv M4*15
66/67 Bricka Ø11*Ø20
70 MP3-ledning
69/71 Skruv M10*20
73 Skruv M10*60
84 Skruvmejsel
86 Insexnyckel S6
87 Insexnyckel S5
66/67
Antal
1
2
2
1
1
2
1
1
4
10
1
10
4
1
1
1
69/71
Steg 1
Öppna emballaget och placera ramen (1) på
golvet. Anslut den nedre datorledningen (17)
och den mittersta datorledningen (44) och
sätt sedan stolparna (4L/R) på ramen (1) som
pilarna visar. Använd M10*20 skruvar (71) /
M10*80 skruvar (73) och Ø11*Ø20 brickor
(67) för att sätta fast stolparna (4L/R) med.
(Dra inte åt skruvarna för hårt).
