10. Présentation du Ex-MP 4
Afficheur
Commutateur °C/°F

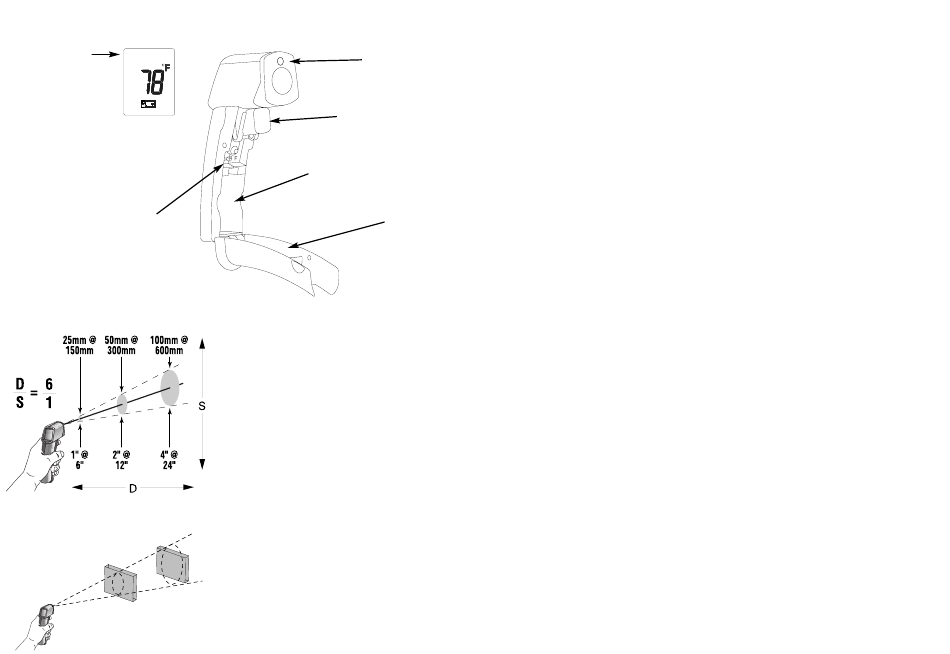

11. Diagramme optique et visée
38
Laser
Bouton de mesure
Compartiment de la pile
Couvercle
D = Distance de mesure
S = Diamètre de mesure
Assurez-vous que l'objet à mesurer soit plus grand
que le diamètre de mesure de l'appareil.
Plus l'objet à mesurer est petit, plus il faut rappro-
cher le pyromètre.
Si l'on recherche une précision de mesure maximale,
la taille de l'objet à mesurer doit au moins être le
double du diamètre de mesure.
12. Utilisation de la visée laser
La visée laser est intégrée au Ex-MP 4.
Merci de prendre en compte la remarque ci-dessous :
Attention !
Ne pas regarder la source laser !
Risque de dommages pour les yeux !
Utilisez l'appareil prudemment !
Ne visez pas d'autres personnes !
Le laser autorise une visée très précise et est d'un grand secours pour viser des
objets éloignés ou de petite taille. Il n'indique cependant pas le diamètre de
mesure qui dépend de la distance et qui peut être estimé à l'aide du diagramme
optique ci-dessus.
Le laser est constitué par une diode électroluminescente alignée sur la lentille
du capteur infrarouge.
Caractéristiques techniques du laser
Classe de laser :
II
Puissance lumineuse :
< 1 mW
Longueur d'onde :
630 – 670 nm
13. Pile
Lorsque la pile arrive en fin d'utilisation, un pictogramme représentant une pile
apparaît sur l'afficheur. La pile doit alors être remplacée afin d'assurer une utili-
sation fiable .
Le remplacement de la pile ne peut être effectué qu'en dehors de la zone dan-
gereuse !
Vérifiez que la nouvelle pile est conforme au modèle décrit au chap.9 .
L'utilisation d'autres sources d'énergie est formellement interdite !
Pour ouvrir le compartiment de la pile, retirez préalablement l'étui. Ouvrez le
compartiment et retirez la pile. Veillez à la bonne remise en place de l'étui qui
est indispensable pour l'utilisation en zone Ex.
