Vérification des réglages par injection secondaire
IEC06000651 V1 FR

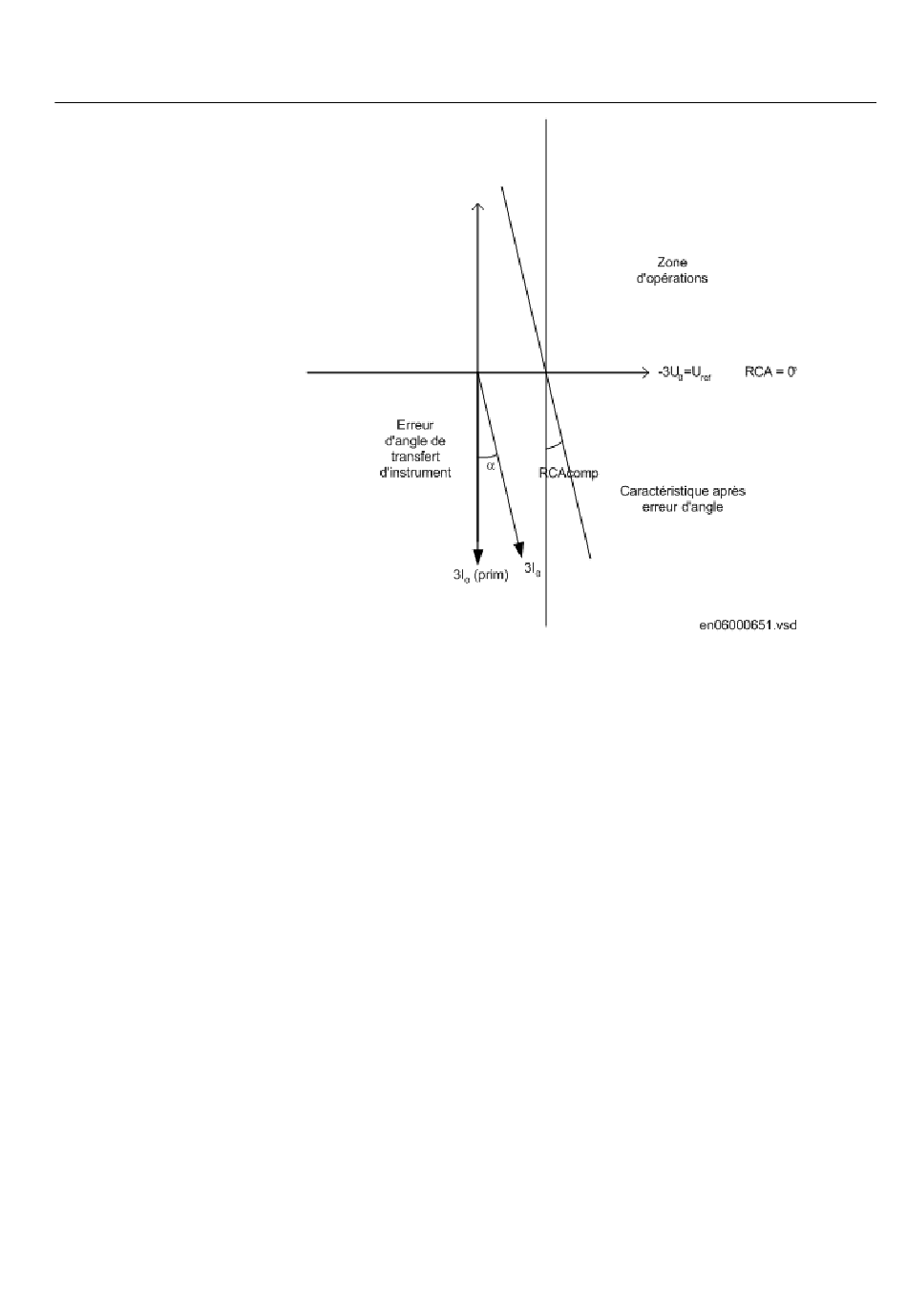

Figure 66: Explication de RCAcomp.
Mode de fonctionnement 3I0x3U0xcosj
Procédure
1. Régler la tension de polarisation sur 1.2xUNRel> et l'angle de phase entre la
tension et le courant sur l'angle caractéristique assigné (RCADir), avec le
courant en retard sur la tension.
2. Vérifier par la mesure que la puissance de fonctionnement est égale au réglage
SN> pour l'élément directionnel assigné.
Noter que pour obtenir le fonctionnement, il faut qu'à la fois le courant injecté
et la tension injectée soient supérieurs aux valeurs respectives INRel> et
UNRel> assignées.
La fonction active les sorties START et STDIRIN.
Vérifier par la mesure avec les angles j = RCADir +/- 45° que l'élément de
3.
mesure fonctionne lorsque 3I
4. Comparer le résultat avec la valeur réglée tDef.
5. Mesurer le temps de fonctionnement du chronomètre en injectant
1.2xUNRel> et un courant permettant d'obtenir deux fois la valeur de
fonctionnement SN> assignée.
cos (RCADir - j) = SN>.
3U
0 0
