INSTRUCTIONS D'ASSEMBLAGE

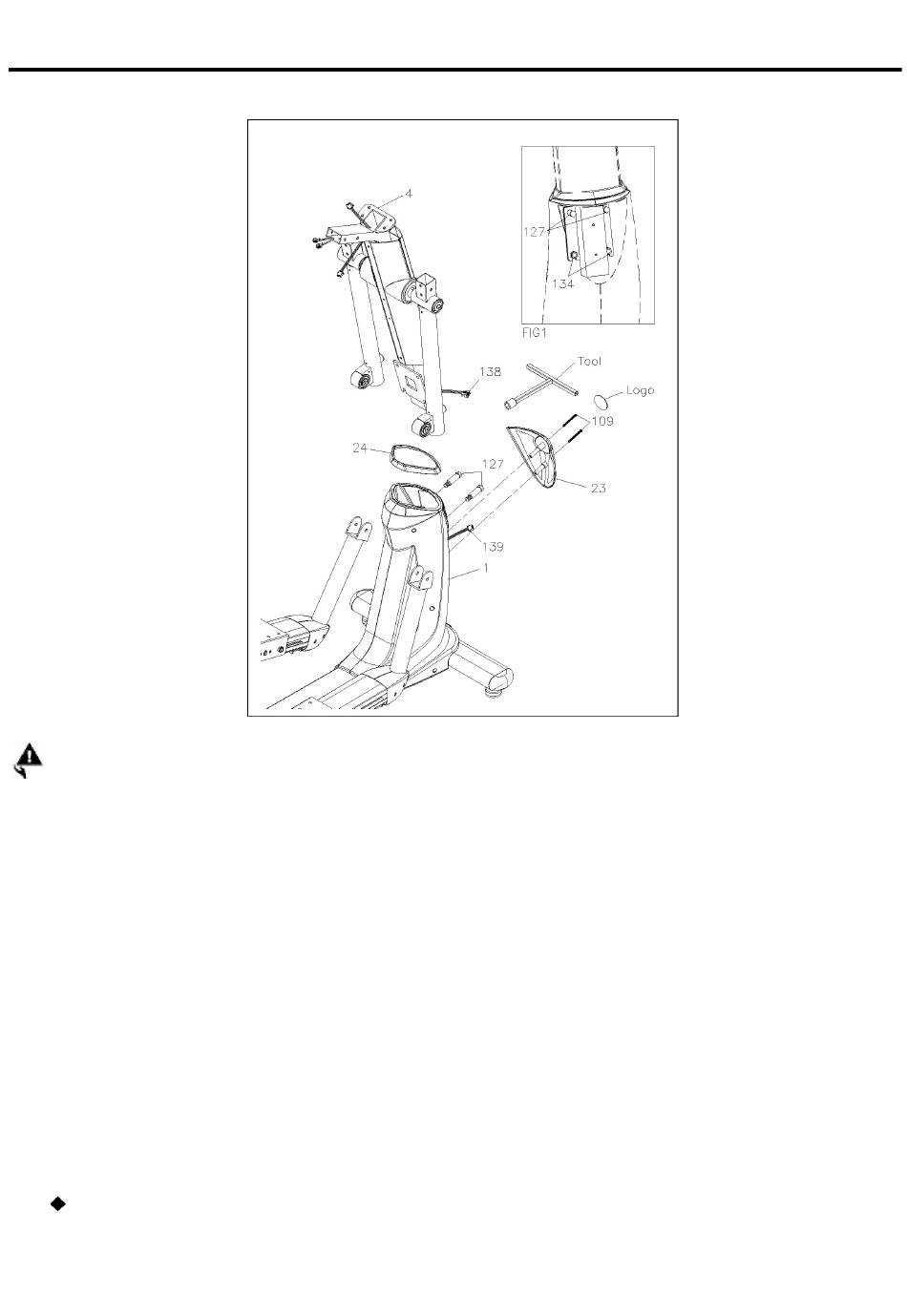

ÉTAPE 4
ATTENTION : prenez le soin de ne pas endommager le Fil de connexion central (138) au cours des
Étapes 4 à 6. Faîtes glisser Manchon vertical (24) sur le Montant droit (4.) ♦
Voir le dessin dans
l'encadré. Assurez-vous que le Manchon vertical (24) soit dans la bonne position.
ÉTAPE 5
a. Assurez vous que 2 Écrous (M10xp1.25x8t) (134) soient déjà insérés à l'avant du Cadre principal (1)
(1) comme sur l'illustration dans le coin supérieur droit (FIG1).
b. Insérez le Montant droit (4) dans le Cadre principal (1) et fixez le avec un Boulon à tête hexagonale
(M10xp 1,5 x 50 mm) .(127) à l'aide de la CLÉ DE FONTAINIER comme indiqué.
ÉTAPE 6
a. Connectez le Fil de connexion central (138) au Fil de connexion inférieur (139.)
b. Attachez le Capot vertical avant décoratif (23) à l'avant du Cadre principal (1 avec une Vis à tête
ronde (M5xp 0,8x 50 mm)(109.)
c. Collez un Logo autocollant à la surface du Capot vertical avant décoratif (23.)
Vous trouverez un Logo autocollant dans le carton de votre elliptique.
d. Faites glisser le Manchon vertical (24) vers le bas pour recouvrir la partie ouverte du Cadre principal
(1.)
