INSTRUCTIONS D'ASSEMBLAGE

Étalez toutes les pièces de la boîte devant vous dans une zone dégagée. Enlevez tous les matériaux
d'emballage de cette zone et remettez-les dans la boîte. Ne vous débarrassez pas des matériaux
d'emballage avant d'avoir terminé le montage. Lisez chaque étape avec attention avant de commencer.

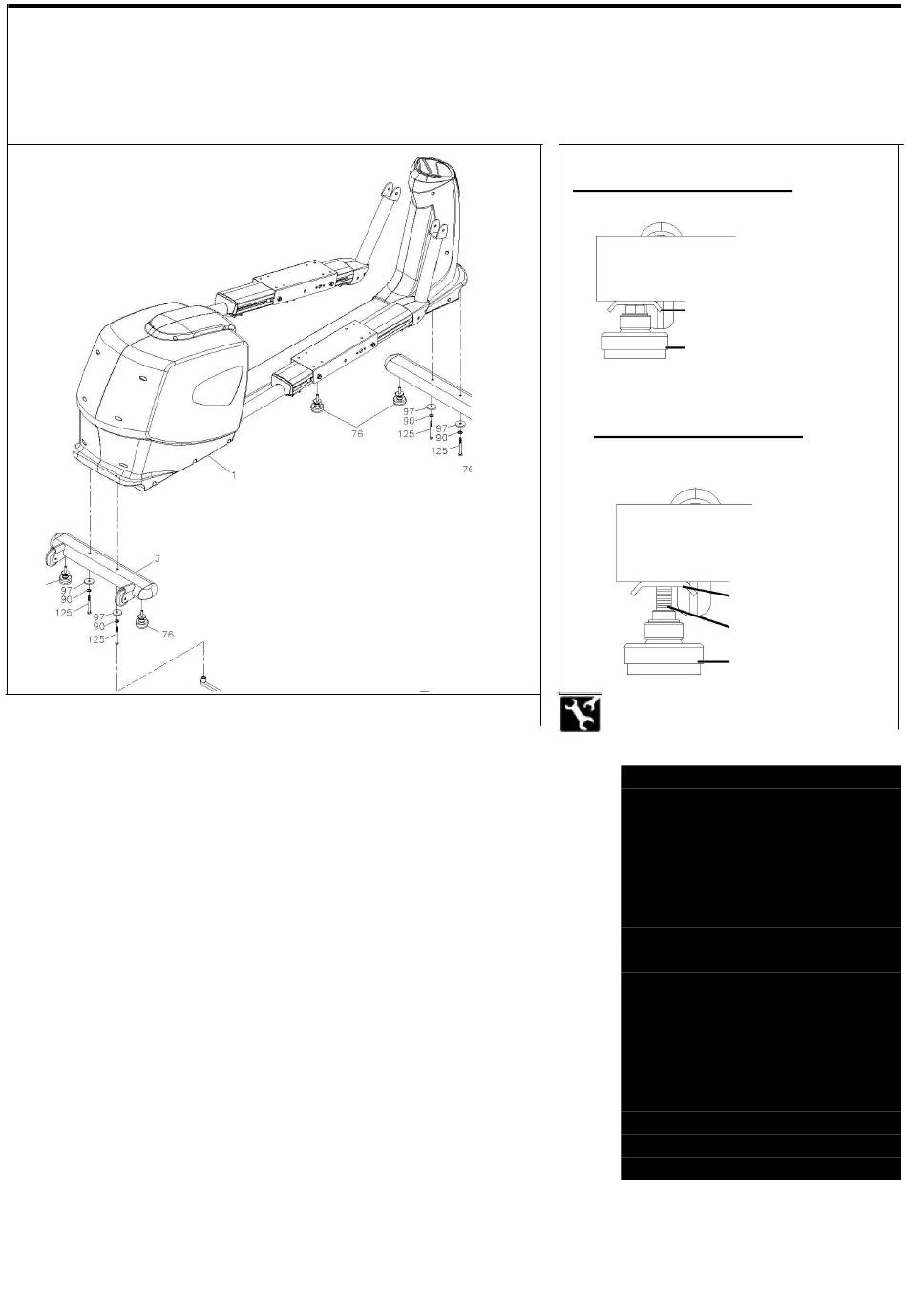

ÉTAPE 1
♦ Attachez le Réglage de stabilité (76) au Stabilisateur avant
(2) et au Stabilisateur arrière (3.)
♦ Assurez vous de bien serrez le Réglage de stabilité (76) sur les
Stabilisateurs (2, 3) jusqu'à ce que les pas de vis ne soient plus
visible, comme on le voit sur le dessin 1 dans le coin supérieur droit.
ÉTAPE 2
Attachez le Stabilisateur avant (2) et le Stabilisateur arrière (3) au
Cadre principal (1) et fixez le tout avec une Rondelle (8x38x2.0t)
(97) une Rondelle d'arrêt (M8) (90) et un Boulon à tête
hexagonale (M8xp 1,25 x 65 mm)(125) à l'aide de la clé à douille
comme montré sur le dessin principal d'assemblage.
♦ Si l'équipement n'est pas à l'horizontale, consultez l'encadré
STABILISATION sur la droite pour régler les Réglage de stabilité
(76.)
ÉTAPE 3
Serrez solidement le Réglage de stabilité (76) sur le Cadre principal
(1.)
NOTE : Pour faciliter la fixation du Réglage de stabilité (76) au Cadre
principal (1), placez un bloc de mousse de polystyrène (ou tout
autre objet fixe) sous un côté du Cadre
principal (1)
Détails du levier - dessin 1
Plaque d'ajustement
Réglage de stabilité (76)
Détail du levier –dessin 2
Stabilisateur
Plaque d'ajustement
Réglage de
STABILISATION : Une fois
l'équipement placé là ou il sera
utilisé, vérifiez-en la stabilité. Si
l'équipement n'est pas bien
horizontal, suivez les
instructions suivantes :
Relâchez le Réglage de stabilité
(76) pour desserrer la Plaque
d'ajustement.
Ajustez le Réglage de stabilité
(39) pour que le vélo soit à
l'horizontal.
Serrez solidement la Plaque
d'ajustement contre le
Stabilisateur pour bloquer le
Réglage de stabilité (76) en
position stable comme indiqué
sur le dessin 2.
Stabilisateur
Pas de vis
stabilité (76)
