Détecteurs Magnétiques D'ouverture - LEGRAND 432 59 Manuel D'installation

Installation

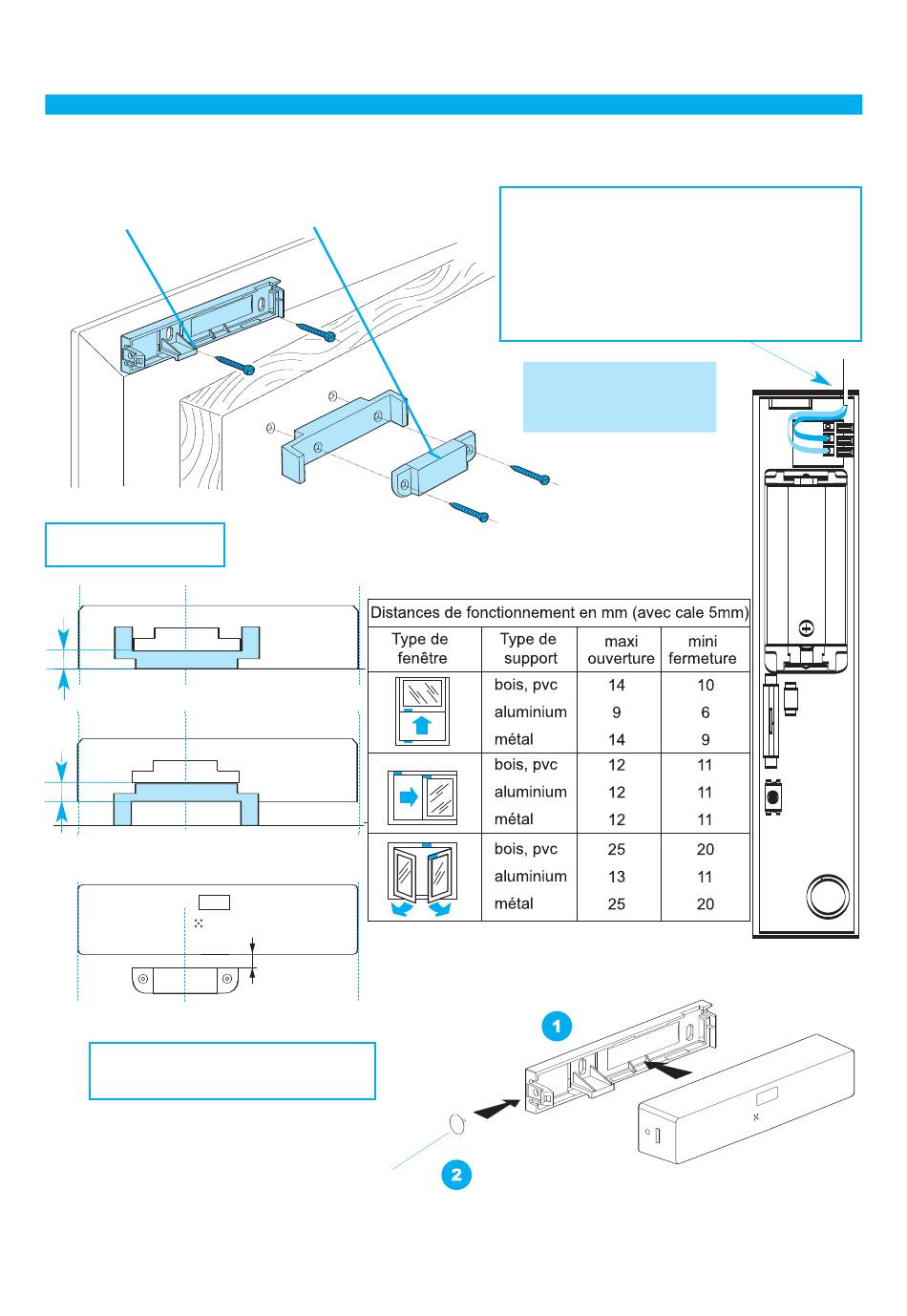

Détecteurs magnétiques d'ouverture :
Servez-vous des
du socle du détecteur et de l'aimant.
Fixation
5mm
Positionnement optimal :
l'aimant est décalé de 5mm
5mm
La cale peut être retournée
Ecartement maximal en position fermée
Fermeture
20
(suite)
repères d'alignement
Utilisez la cale pour respecter un décalage
de 5 mm environ entre le socle et l'aimant
5mm maxi
Fermez le détecteur
puis
insérez le rivet
(livré dans le sachet)
Important :
Le bornier de raccordement aux détecteurs
filaires est désactivé par défaut.
Son activation se fait lors de la configuration du
système par le Service Relations Pro
Câblage de détecteurs
filaires
(voir page suivante)
Départ vers les
détecteurs filaires
