Montage du support de sac de frappe/ballon rapide EVERLAST
ÉTAPE 1 : MONTAGE DE LA BASE
Sous-étape 1. Déposez le tube de base central (1) sur le sol. Déposez les tubes de base gauche et droit (02, 03) sur le sol en position,
coudes vers le haut.
Sous-étape 2. Insérez 1 tige pour poids (09, 14, 31) dans chacun des 3 tubes de base (01, 02, 03) et fixez-les avec 3 boulons hexagonaux
M10 x 20 mm (16).
Sous-étape 3. Alignez les tubes de base gauche et droit avec tous les trous avant du tube de base central, comme présenté sur le
Diagramme 1.
Sous-étape 4. Insérez 2 boulons hexagonaux M10 x 100 mm (36), fixez 4 rondelles M10 (24) et 2 écrous en nylon (20), comme présenté sur
le Diagramme 1. Serrez légèrement à la main.

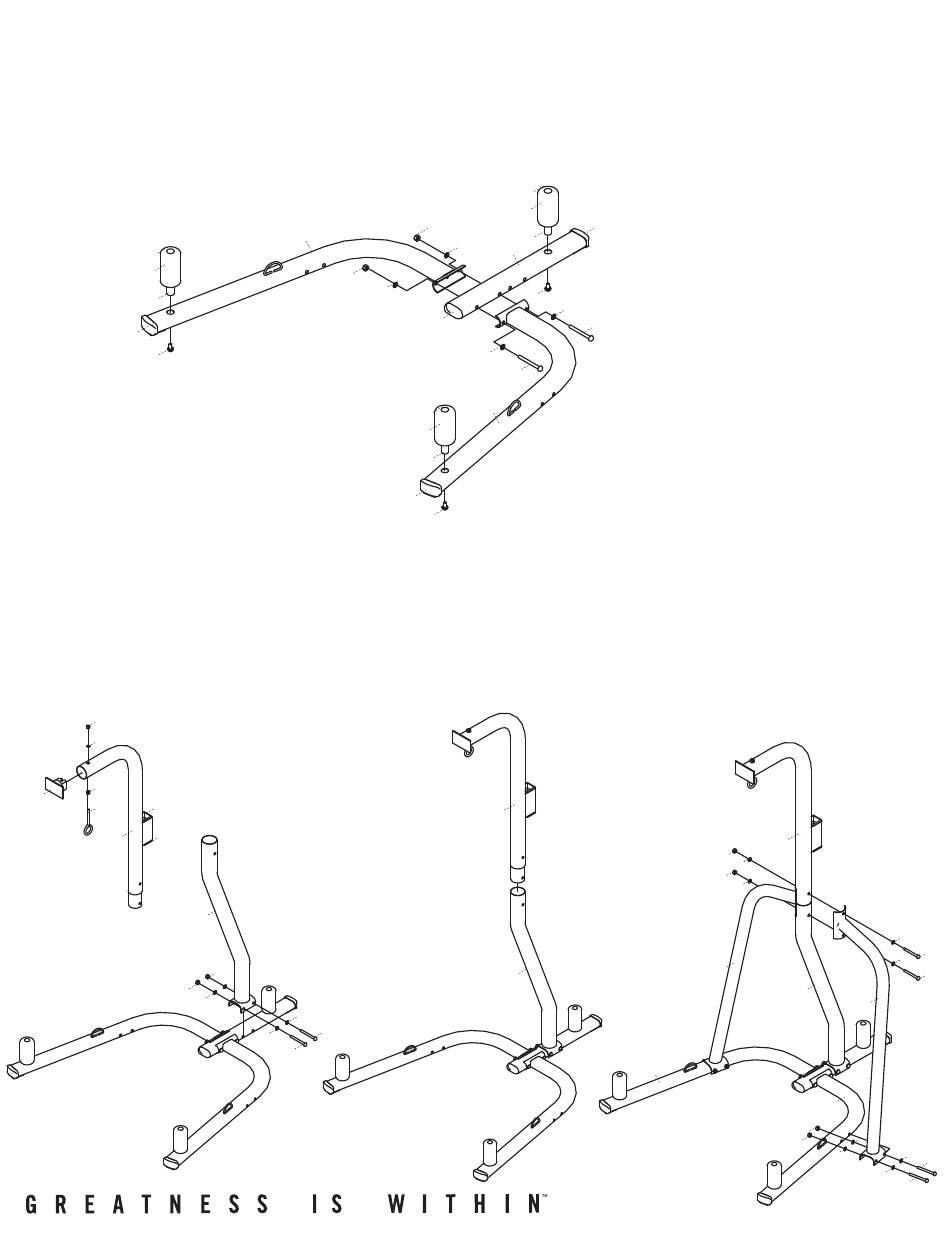

Diagramme 1
31
14
09
28
16
ÉTAPE 2 : TUBE POUR SAC DE FRAPPE ROBUSTE
Sous-étape 1. Insérez l'embout avec logo sur plaque (35) dans le tube pour sac de frappe (04), comme présenté sur le Diagramme 2.
Fixez également le boulon à œil M10 (27) avec 1 écrou traditionnel (23), 1 rondelle M10 (24) et 1 écrou en nylon M10 (20)
Sous-étape 2. Alignez le tube vertical (07) avec les trous arrière du tube de base central (01), fixez-le en insérant 2 boulons hexagonaux M10 x 100 mm
(36), 4 rondelles M10 (24) et 2 écrous en nylon (20), comme présenté sur le Diagramme 2. Serrez légèrement à la main.
Sous-étape 3. Insérez complètement le tube pour sac de frappe (04) dans le tube vertical (07), comme présenté sur le Diagramme 4.
Sous-étape 4. Fixez le tube de soutien gauche (06) au tube de base gauche (03) en insérant 2 boulons hexagonaux M10 x 100 mm (36), 4 rondelles M10
(24) et 2 écrous en nylon M10 (20), comme présenté sur le Diagramme 5. Serrez légèrement à la main.
Sous-étape 5. Fixez le tube de soutien droit (05) aux 2 tubes principaux (04, 07) et au tube de base droit (02) en insérant 2 boulons hexagonaux M10 x
100 mm (36) et 2 boulons hexagonaux M10 x 95 mm (15). Ajoutez 8 rondelles M10 (24) et 4 écrous en nylon M10 (20), comme présenté
sur le Diagramme 5. Serrez légèrement à la main.
20
24
23
35
27
32
32
04
Diagramme 2
07
Diagramme 3
20
24
03
20
24
Vue de devant
20
24
24
36
24
36
Vue de devant
31
14
20
09
24
01
16
24
29
24
36
02
31
14
09
28
16
04
07
Diagramme 4
Éléments nécessaires
pour l'étape 1 :
No.
4813-01
4813-02
4813-03
4813-09
4813-14
4813-16
4813-20
4813-24
4813-28
28
4813-29
4813-31
4813-36
36
Éléments nécessaires
pour l'étape 2 :
No.
4813-04
4813-05
4813-06
4813-07
4813-15
4813-20
4813-23
4813-24
4813-27
4813-35
4813-36
20
24 24
20
24
06
Diagramme 5
03
Description
Qté
Tube de base central
1
Tube de base droit
1
Tube de base gauche
1
Tige pour poids
3
Plaque de mousse
3
Boulon hexagonal M10 x 20 mm 3
Écrou en nylon M10
2
Rondelle M10
4
Capuchon de stabilisateur
3
Embout de stabilisateur
1
Embout rond
3
Boulon hexagonal M10 x 100mm 2
Description
Qté
Tube pour sac de frappe
1
Tube de soutien droit
1
Tube de soutien gauche
1
Tube vertical
1
Boulon hexagonal M10 x 95mm
2
Écrou en nylon M10
9
Écrou traditionnel M10
1
Rondelle M10
17
Boulon à œil M10 x 150 mm
1
Embout avec logo sur plaque
1
Boulon hexagonal M10 x 100mm 6
04
24
15
24
15
07
05
02
20
24
20
24
24
36
24
36
