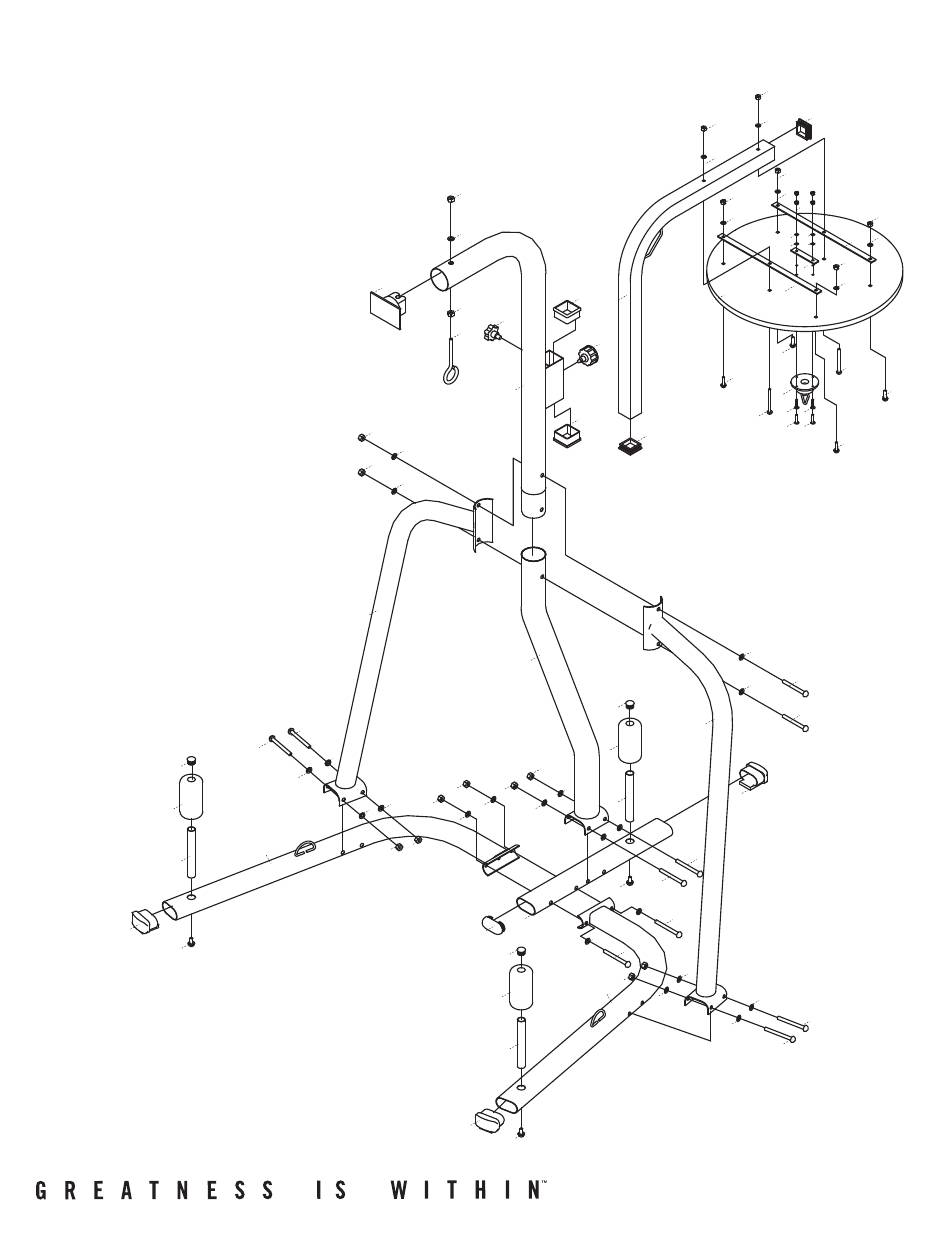

DESSIN ÉCLATÉ ET LISTE DES PIÈCES DU SUPPORT DE SAC
DE FRAPPE/BALLON RAPIDE
No.
Description
4813-01
Tube de base central
4813-02
Tube de base droit
4813-03
Tube de base gauche
4813-04
Tube pour sac de frappe
4813-05
Tube de soutien droit
4813-06
Tube de soutien gauche
4813-07
Tube vertical
4813-08
Tube à sommet carré
4813-09
Tige pour poids
4813-10
Plate-forme pour ballon rapide
4813-11
Raccord pour ballon rapide
4813-12
Support transversal de ballon rapide
4813-13
Support de raccord
4813-14
Plaque de mousse
4813-15
Boulon hexagonal M10 x 95 mm
4813-16
Boulon hexagonal M10 x 20 mm
4813-17
Boulon hexagonal M8 x 75 mm
4813-18
Boulon hexagonal M8 x 20 mm
4813-19
Boulon cruciforme M6 x 35 mm
4813-20
Écrou en nylon M10
4813-21
Écrou en nylon M8
4813-22
Écrou en nylon M8
4813-22
Écrou en nylon M6
4813-23
Écrou traditionnel M10
4813-24
Rondelle M10
4813-25
Rondelle M8
4813-25
Rondelle M8
4813-26
Rondelle M6
4813-27
Boulon à œil M10 x 150 mm
4813-28
Capuchon de stabilisateur
4813-29
Embout de stabilisateur
4813-30
Embout carré
4813-31
Embout rond
4813-32
Manchon carré
4813-33
Boulon à bride
4813-34
Tige de réglage
4813-35
Embout avec logo sur plaque
4813-36
Boulon hexagonal M10 x 100 mm
31
14
09
28
16
Qté.
Pré-assemblé
1
Non
1
Non
1
Non
1
Non
1
Non
1
Non
1
Non
1
Non
3
Non
1
Non
1
Oui
35
2
Oui
1
Oui
3
Oui
2
Non
3
Non
2
Non
4
Oui
4
Oui
11
Non
4
Oui
20
2
Non
24
4
Oui
20
1
Oui
24
21
Non
4
Oui
2
Non
4
Oui
1
Non
3
Oui
1
Oui
2
Oui
3
Oui
2
Oui
06
1
Non
1
Non
1
Non
8
Non
36
36
24
24
24
24
03
20
Vue de devant
20
24
32
23
33
27
04
32
07
20
24
20
20
20
24
24
24
20
01
29
31
14
09
28
16
21
25
21
25
21
25
10
08
34
18
17
30
24
24
31
05
14
28
09
36
36
16
24
36
24
36
20
24
20
02
24
24
24
30
21
22
22
25
22
22
21
25
26
12
26
26
26
21
13
25
12
18
17
18
11
19
19
19
19
18
15
15
36
36
