Manuels Connexes pour Acer K10
Sommaire des Matières pour Acer K10

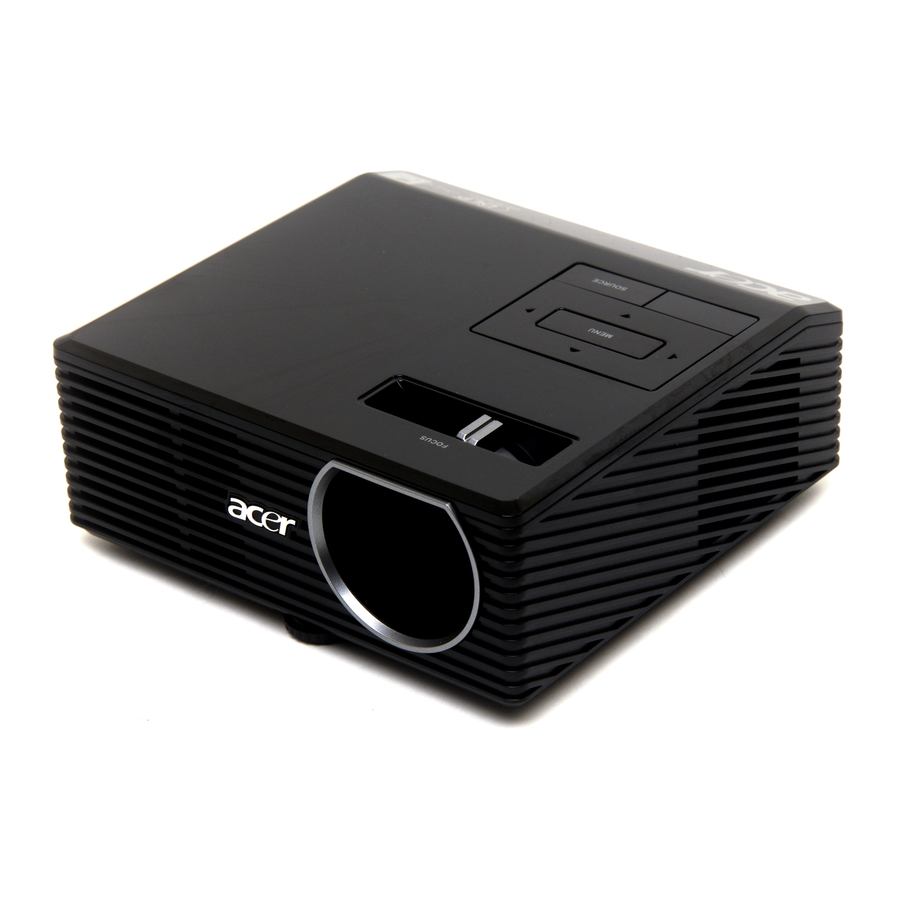

- Page 1 Projecteur Acer Manuel d’utilisation K10...
- Page 2 Date d’achat : _____________________________________ Lieu d’achat : ______________________________________ Acer et le logo Acer sont des marques déposées de Acer Incorporated. Toutes les autres marques et marques déposées ne sont utilisées ici que dans un but d’identification et sont la propriété de leurs sociétés respectives.
-
Page 3: Informations Pour Votre Sécurité Et Votre Confort
Informations pour votre sécurité et votre confort Lisez ces instructions avec attention. Conservez ce document pour des références futures. Conformez-vous aux consignes et avertissements indiqués sur cet appareil. Mise hors tension de l’appareil avant le nettoyage Débranchez l’alimentation secteur avant tout nettoyage. N’utilisez pas de liquide ou d’aérosol de nettoyage. -
Page 4: Utilisation De L'alimentation Électrique
Il ne doit jamais être placé à proximité ou au contact d’un radiateur ou d’une source de chaleur. Il ne doit pas être placé dans une installation encastrée à moins qu’une ventilation suffisante ne soit assurée. • N’enfoncez jamais d’objets dans les fentes de l’unité centrale car ils pourraient entrer en contact avec des points de voltage ou court-circuiter des éléments, d’où... -
Page 5: Maintenance De L'appareil
Maintenance de l’appareil N’essayez jamais de réparer vous-même cet appareil : l’ouverture ou la dépose du panneau supérieur vous expose à divers risques, électrocution notamment. Consultez un technicien de service qualifié pour toute réparation. Débranchez l’appareil de la prise murale et adressez-vous au service après-vente quand: •... -
Page 6: Environnement D'utilisation Sans Fil (En Option)
• Débranchez immédiatement en cas de problème avec votre projecteur. Arrêtez son utilisation si de la fumée, un bruit ou une odeur étrange sort de votre projecteur. Cela peut causer un incendie ou une électrocution. Dans ce cas, débranchez immédiatement et contactez votre revendeur. •... -
Page 7: Appareils Médicaux
Appareils médicaux L’utilisation de tout équipement de transmission radio, y compris les téléphones sans fil, peut interférer avec la fonctionnalité d’appareils médicaux incorrectement protégés. Consultez un médecin ou le fabricant de l’appareil médical pour déterminer s’il est protégé correctement contre l’énergie RF externe ou si vous avez des questions. -
Page 8: Environnement Avec Des Risques D'explosion
Ne jetez pas cet appareil électronique à la poubelle lors de sa mise au rebut. Pour minimiser la pollution et assurer une protection maximale de l’environnement global, veuillez recycler. Pour plus d’information sur les réglementations sur les déchets d’équipements électriques et électroniques (DEEE), visitez http://global.acer.com/about/sustainability.htm. -
Page 9: Pour Commencer
Pour commencer Notes d’utilisation À faire: • Mettez l’appareil hors tension avant le nettoyage. • Utilisez un chiffon doux légèrement humecté d’un léger détergent pour nettoyer le châssis de l’affichage. • Déconnectez le cordon d’alimentation de la prise secteur si l’appareil n’est pas utilisé... -
Page 11: Table Des Matières
Informations pour votre sécurité et votre confort iii Pour commencer Notes d’utilisation Précautions Introduction Fonctionnalités du produit Contenu Présentation du projecteur Pour commencer Connecter le projecteur Allumer/éteindre le projecteur Ajuster l’image projetée Commandes utilisateur Menus affichés à l’écran (OSD) Rég.Couleurs Réglage Image Réglage Gestion Réglage Langue... -
Page 13: Introduction
Introduction Fonctionnalités du produit ® Ce produit est un projecteur DLP à une seule puce. Les fonctionnalités exceptionnelles comprennent: • ® Technologie DLP • Résolution SVGA 858 x 600 Format 4:3 / 16:9 pris en charge • Compatible NTSC/PAL/SECAM et prise en charge de HDTV (480i/p, 576i/p, 720p, 1080i) •... -
Page 14: Contenu
Ce projecteur est fourni avec tous les éléments illustrés ci-dessous. Vérifiez et assurez-vous que votre unité est complète. Contactez votre revendeur immédiatement en cas d’élément manquant. Projecteur Cordon d’alimentation Câble VGA Câble vidéo composite Adaptateur secteur Sac de transport Acer Projector Quick Start Guide Guide de démarrage rapide Manuel d’utilisation... -
Page 15: Présentation Du Projecteur
Présentation du projecteur Vue du projecteur Avant / supérieure Description Description Panneau de commande Objectif de projection Bague de mise au point Pied de réglage Arrière Description Description Connecteur entrée CC Port de cadenas Kensington Connecteur d’entrée vidéo composite Fixation du trépied Connecteur d’entrée vidéo signal analogique PC/HDTV/Composante... -
Page 16: Panneau De Commande
Panneau de commande Fonction Description TEMP Témoin à diode de la température. LAMP Témoin à diode de la lampe. Quatre touches de sélection Utilisez pour sélectionner directionnelle les éléments ou apporter des ajustements à votre sélection. MENU • Appuyez sur «MENU» pour lancer le menu affiché... -
Page 17: Pour Commencer
Pour commencer Connecter le projecteur Description Câble vidéo composite Adaptateur VGA à composante/HDTV Câble VGA Remarque : Pour assurer que le projecteur fonctionne bien avec votre ordinateur, veuillez vous assurer que la synchronisation du mode d’affichage est compatible avec le projecteur. -
Page 18: Allumer/Éteindre Le Projecteur
Allumer/éteindre le projecteur Allumer le projecteur Assurez-vous que l’adaptateur secteur et le câble de signal sont bien connectés. La diode d’alimentation clignote en rouge. Allumez la lampe en appuyant sur le bouton «Alimentation» sur le panneau de commande et la diode Alimentation devient bleue. Allumez votre source (ordinateur, notebook, lecteur vidéo, etc.). -
Page 19: Éteindre Le Projecteur
Éteindre le projecteur Pour éteindre le projecteur, appuyez le bouton «Alimentation» deux fois. Le message ci-dessous s’affichera à l’écran pendant 5 secondes. «Veuillez presser à nouveau le bouton marche/arrêt pour terminer le processus de fermeture.» Immédiatement après avoir éteint, le voyant à diode Alimentation clignote en rouge rapidement et le ou les ventilateurs continuent à... -
Page 20: Ajuster L'image Projetée
Ajuster l’image projetée Ajuster la hauteur de l’image projetée Le projecteur possède d’un pied de réglage pour ajuster la hauteur de l’image. Pour élever l’image: Faites tourner le pied de réglage pour l’agrandir. Élevez l’image à l’angle de hauteur désiré. Pour abaisser l’image: Faites tourner le pied de réglage pour le raccourcir. -
Page 21: Comment Optimiser La Taille D'affichage Et La Distance
Comment optimiser la taille d’affichage et la distance Consultez le tableau ci-dessous pour trouver les tailles d’image optimales lorsque le projecteur est positionné à une distance désirée de l’écran. Par exemple: Si le projecteur est à 2,4 m de l’écran, une bonne qualité d’image est possible pour des tailles d’image de 60". - Page 22 Taille d’écran Distance désirée (m) De la base au haut de Diagonale (pouces) < A > L (cm) x H (cm) l’image (cm) < B > < C > 30 x 23 61 x 46 102 x 76 122 x 91...
-
Page 23: Commandes Utilisateur
Commandes utilisateur Menus affichés à l’écran (OSD) Le projecteur à des menus affichés à l’écran (OSD) multilingues qui permettent de faire des ajustements à l’image et de changer plusieurs paramètres. Assurez- vous de connecter l’alimentation et d’entrées avant d’utiliser les menus OSD. Utilisation des menus OSD •... -
Page 24: Rég.couleurs
Rég.Couleurs Mode Affichage De nombreux prédéfinis d’usine sont optimisés pour différents types d’image. • Lumineux: Pour l’optimisation de la luminosité. • Standard: Pour l’optimisation des couleurs vraies. • Vidéo: Pour la lecture vidéo dans un environnement lumineux. • Carte noire: Le mode carte noir peut améliorer les couleurs affichées lorsque vous projetez sur des surfaces sombres. -
Page 25: Réglage Image
Saturation Ajuste une image vidéo de noir et blanc en couleurs pleinement saturées. • Appuyez pour diminuer la quantité de couleurs dans l’image. • Appuyez pour augmenter la quantité de couleurs dans l’image. Teinte Ajuste la balance des couleurs du rouge et du vert. •... - Page 26 Utilisez cette fonction pour choisir votre format souhaité. Rapport d'aspect • Auto: Conserve l’image avec les proportions largeur-hauteur d’origine et maximise l’image pour correspondre aux pixels horizontaux et verticaux natifs. • 4:3 : L’image est échelonnée pour correspondre à l’écran et est affichée avec un format 4:3.
-
Page 27: Réglage Gestion
Réglage Gestion Emplac Menu Choisissez l’emplacement du menu sur l’écran d’affichage Verr. Source Lorsque le verrouillage de la source est réglé sur «Arrêt», le projecteur recherche d’autres signaux si le signal d’entrée actuel est perdu. Lorsque le verrouillage de la source est réglé sur «Marche», il verrouille le canal source actuel à... -
Page 28: Annexes
Annexes Dépannage En cas de problème avec votre projecteur Acer, consultez le guide de dépannage suivant. Si le problème continue, veuillez contacter votre revendeur local ou centre de service. Problèmes d’image et solutions Problème Solution Aucune n’image • Connecté comme décrit dans la section «Installation». - Page 29 L’écran de ® • Si vous utilisez un portable sous Microsoft l’ordinateur ® Windows : Certains ordinateurs portables peuvent portable désactiver leur propre écran lorsqu’un second n’affiche pas périphérique d’affichage est utilisé. Chacun a une votre manière différente pour être réactivé. Consultez le présentation manuel de l’ordinateur pour des informations détaillées.
-
Page 30: Problèmes Du Projecteur
Problèmes du projecteur Condition Solution Le projecteur arête de Si possible, éteignez le projecteur, puis répondre à toutes les débranchez le cordon d’alimentation et commandes attendez au moins 30 secondes avant de reconnecter l’alimentation. Messages OSD Condition Rappel du message Message Panne ventilateur - le ventilateur du système ne fonctionne pas. -
Page 31: Liste De Définition Des Diodes Et Alarmes
Liste de définition des diodes et alarmes Messages des diodes Message Diode Lamp Diode Temp Diode d’alimentation Rouge Rouge Rouge Bleu Veille (Adaptateur secteur et cordon d’alimentation branché) Mise sous tension Mise hors tension Clignotante rapide (état de refroidissement) Mise hors tension (refroidissement terminé) Téléchargement du micrologiciel... -
Page 32: Spécifications
Spécifications Les spécifications ci-dessous peuvent être modifiées sans préavis. Pour les spécifications définitives, veuillez voir la documentation commerciale Acer. Système de projection ™ Résolution SVGA (858 x 600) Compatibilité ordinateur IBM PC et compatibles, Apple Macintosh, standards iMac et VESA: SXGA, SVGA, VGA (redimensionnement) Compatibilité... -
Page 33: Modes De Compatibilité
Modes de compatibilité A. VGA Analogique VGA Analogique - signal PC Modes Résolution Fréquence v. (Hz) Fréquence h. (KHz) 640x480 59,9 31,5 640x480 72,8 37,9 640x480 37,5 640x480 43,3 SVGA 800x600 56,3 35,2 800x600 60,3 37,9 800x600 72,2 48,1 800x600 46,9 800x600 85,1... - Page 34 VGA Analogique – signal HDTV Signal Fréquence v. (Hz) Fréquence h. (KHz) 480i 15,8 480p 31,5 576i 15,6 576p 31,3 720p 720p 37,5 1080i 33,8 1080i 28,1...
-
Page 35: Avis Réglementaires Et De Sécurité
Avis réglementaires et de sécurité Avis FCC Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l’article 15 des Réglementations de la FCC. Ces normes visent à fournir aux installations résidantes une protection raisonnable contre les interférences. -
Page 36: Remarque À L'intention Des Utilisateurs Canadiens
à l’extérieur des bâtiments est soumise à licence. Déclaration de conformité pour les pays de l’UE. Acer déclare par la présente que cet appareil est conforme aux exigences essentielles et autres dispositions concernées de la Directive 1999/5/EC. (Veuillez visiter http://global.acer.com/support/certificate.htm pour les documents complets.) Avis réglementaire du périphérique radio... - Page 37 Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. Tel : 254-298-4000 Fax : 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following...
-
Page 38: Declaration Of Conformity
Declaration of Conformity Acer Computer (Shanghai) Limited 3F, No. 168 Xizang medium road, Huangpu District, Shanghai, China Contact Person: Mr. Easy Lai Tel: 886-2-8691-3089 Fax: 886-2-8691-3120 E-mail: easy_lai@acer.com.tw Hereby declare that: Product: DLP Projector Trade Name: Acer Model Number: PSV0808...
