- Page 22 Mode d‘emploi BETRIEBSANLEITUNG ......3 USER MANUAL ........13 MODE D‘EMPLOI ........23 ISTRUZIONI PER L‘USO ......33 MODE D‘EMPLOI Contenu Consignes de sécurité ..............23 En général ..............23 Niveaux d‘alerte ............24 Description et fonction ..............24 Produit ................24 Contenu de la livraison ..........24 Pièces ................
-
Page 23: Mode D'emploi
Consignes de sécurité En général Le mode d‘emploi fait partie intégrante le multicommutateur et comprend d‘importantes informations pour une bonne installation et une bonne utilisa- tion. • Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser. Le mode d‘emploi doit être disponible à des incertitudes et transfert du multicommutateur. -
Page 24: Niveaux D'alerte
Mode d‘emploi de courant facilement accessibles pour pouvoir l‘enlever rapidement en cas d‘urgence, lors d‘une tempête et après utilisation. Tension: • Utiliser uniquement le courant alternatif secteur. La tension de fonctionnement est indiquée sur le multicommutateur. Niveaux d‘alerte Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect. Mises en garde contre les dangers pouvant entraîner les dommages matériels en. -
Page 25: Pièces

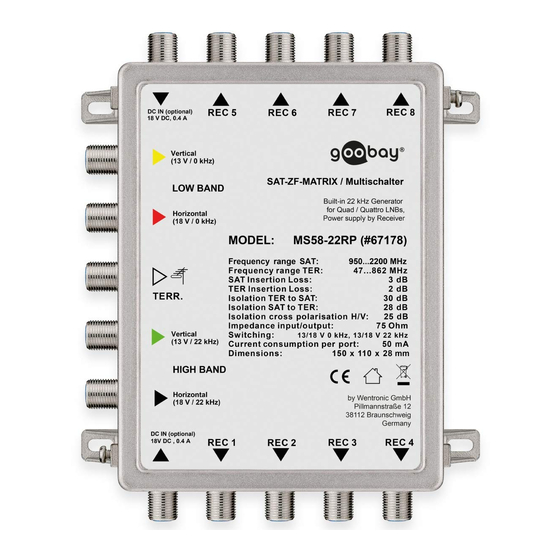

Pièces Fig. 5: Pièces Sorties LNB 1 – 4 2 Raccordement réseau, optionnel (18 V, 0,4 A) Entrée SAT LNC D (18 V avec générateur intégré de 22 kHz) Entrée SAT LNC C (13 V avec générateur intégré de 22 kHz) Entrée pour connexion d’antenne terrestre Entrée SAT LNC B (18 V / 0 kHz) Entrée SAT LNC A (13 V / 0 kHz) Sorties LNB 5 –... -
Page 26: Utilisation Prévue
Mode d‘emploi Utilisation prévue IP20 Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de celle décrite au chapitre „Description et Fonctions“ et „Consignes de sécurité“. Ce multiswitch est protégé contre les corps étrangers de taille moyenne, mais pas contre les infiltrations d‘eau. Ne pas respecter ces instructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens. Préparation • Comparer les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité. • Vérifiez le Contenu de livraison pour l‘exhaustivité et l‘intégrité. Montage Dommages matériels • Placez et outils d‘utiliser en toute sécurité. • Faites attention à lignes du courant ou d‘autres, qui sont derrière le plâtre et ne pas les endommager ! • Utilisez le multiswitch, pièces et accessoires des produits uniquement en parfait état. • Assurez-vous qu’il n’y ait pas de poussière sur la surface de montage, qu’elle ne soit pas inflammable, qu’elle ne soit pas à proximité de sources de chaleur et ne soit pas ex posée aux rayons directs du soleil. • Vissez le multicommutateur sur une surface droite, plane et antidérapante ou fixez-le avec les pattes de montage (9) sur un endroit approprié et sur une paroi solide Utilisez des chevilles et des vis appropriées. -
Page 27: Connexion De L'appareil
Connexion de l‘appareil • Utiliser uniquement le câble coaxial de haute qualité avec des connecteurs F avec min. isolation de 90 dB. • Connectez les connexions LNB du multicommutateur (3, 4, 6, 7) aux sorties LNB de l’antenne parabolique, comme indiqué dans le tableau suivant: Multicommutateur Quattro-LNB Quad-LNB 13 V / 0 kHz LNC A Vertical / Basse Tout 18 V / 0 kHz LNC B... -
Page 28: 6.2 Consignes D'utilisation
Mode d‘emploi Fig. 6: Connexion de l‘appareil 6.2 Consignes d‘utilisation • Raccorder les terminaisons aux entrées et aux sorties qui ne sont pas utilisées, conformément à la norme EN 50083-2. • Attention aux niveaux de sortie maximum (Caractéristiques). • Attention aux règles et aux règlementations concernant la mise à la terre et les liaisons équipotentielles (EN 50083-1, EN 60728-11). -
Page 29: Spécifications
7 Spécifications Numéro de pièce 67178 Sorties du récepteur Entrées 4 x LNB, 1 x Terr. Gamme de fréquences Gamme de fréquences SAT 950 - 2200 MHz Gamme de fréquences TER 47 - 862 MHz Sorties 47 - 2200 MHz Perte Perte d‘insertion SAT... -
Page 30: Maintenance, Entretien, Stockage Et Transport
Mode d‘emploi Impédance Entrée / Sortie 75 W Consommation électrique Par port max. 50 mA Entrée terr. max. 100 mA Basculement Horizontal 18 V (16 - 20 V) + 0 / 22 kHz Vertical 13 V (10 - 14,5 V) + 0 / 22 kHz Note Avec un générateur 22 kHz intégré... -
Page 31: Avis De Responsabilité
électriques et électroniques avec les déchets domestiques est strictement interdite. Leurs composants doivent être recyclés ou éliminés de façon séparée. Autrement les substances contaminées et dangereuses peuvent polluer notre environnement. Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils élec- triques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimina- tion des déchets d‘appareils usagés, vous réalisez une part importante de la protection de l‘environnement. No DEEE : 82898622 UE Déclaration de conformité En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l‘appareil est conforme aux conditions et directives de base de la réglementation européenne. - Page 44 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 67178 REV 2017-08-09 V 1.2 Goobay ® by Wentronic GmbH *(0,14 € / Minute aus dem deutschen Festnetz) Pillmannstraße 12 (0.14 € / minute from German landline) 38112 Braunschweig (0,14 € / minute depuis un poste fixe allemand) Germany (0,14 € / minuto dalla rete fissa tedesca)
