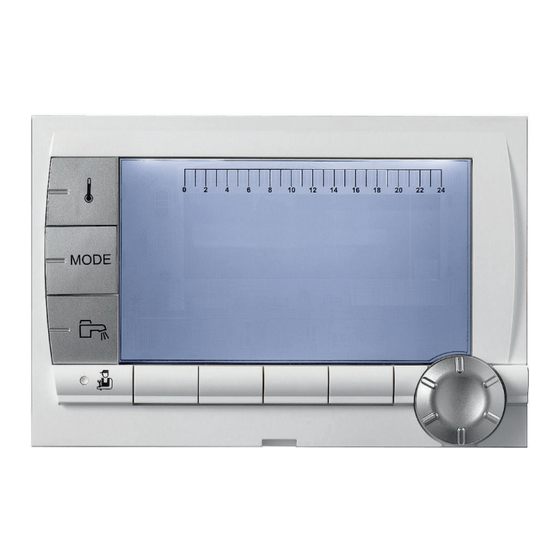

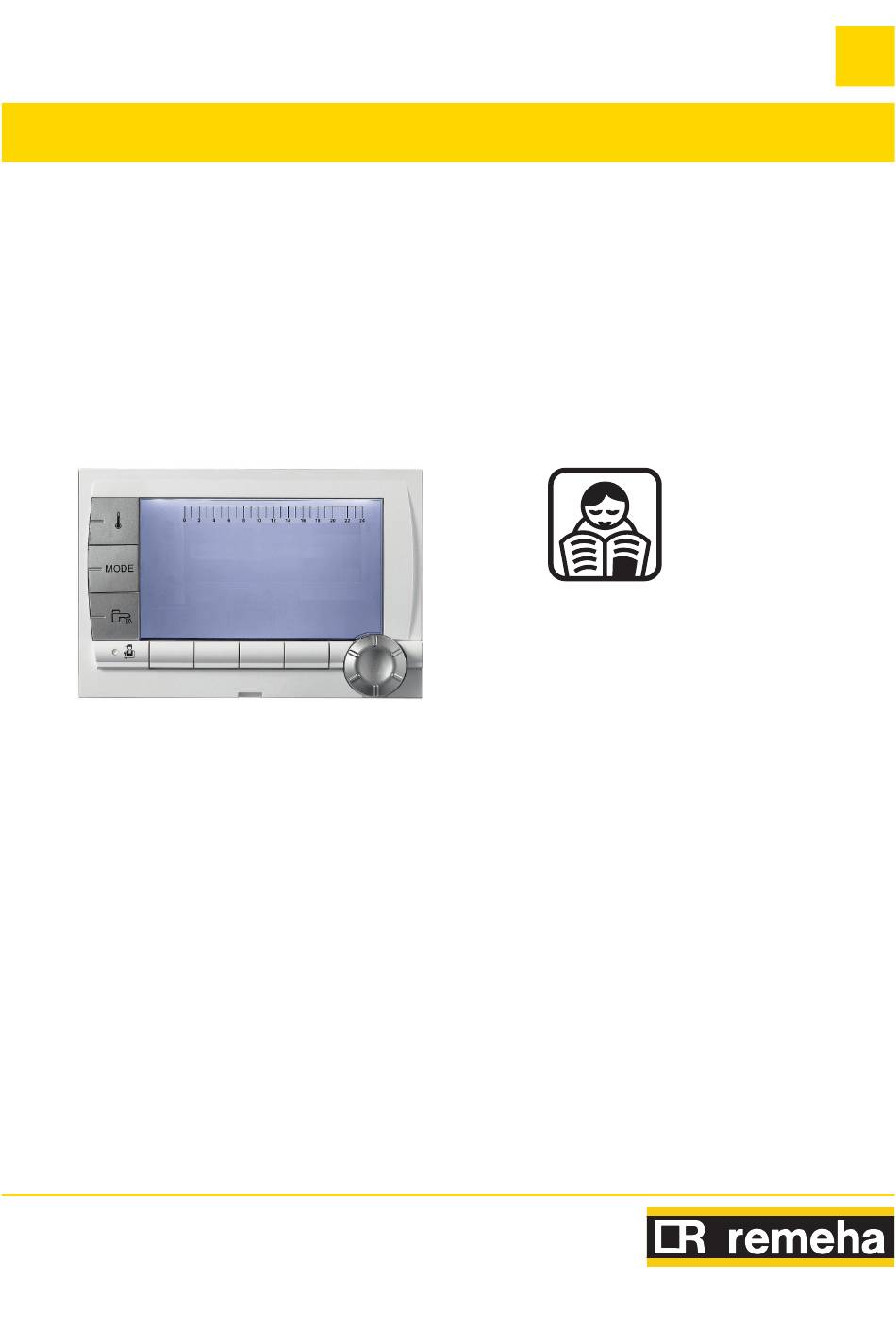

- Page 1 France – Belgique Régulation iSense Pro DIN - AD280 Notice d’utilisation C002695-A 7625891-001-02...
- Page 2 Sommaire Consignes de sécurité ................4 Consignes générales de sécurité ......4 Recommandations ..........4 Responsabilités ............4 1.3.1 Responsabilité du fabricant ........4 1.3.2 Responsabilité de l’installateur ........5 1.3.3 Responsabilité de l’utilisateur ........5 A propos de cette notice ................6 Symboles utilisés ..........6 2.1.1 Symboles utilisés dans la notice ......6 2.1.2 Symboles utilisés sur l’équipement ......6 Abréviations ............6...
- Page 3 Sommaire Arrêt de l’installation ..........21 Protection antigel ..........21 En cas de dérangement ................22 Messages (Code de type Mxx) ......22 Défauts ..............22 Garanties ....................25 Généralités ............25 Conditions de garantie ........25 Annexe - Informations relatives aux directives écoconception et étiquetage énergétique ................27 07/07/2015 - 7625891-001-02...
- Page 4 07/07/2015 - 7625891-001-02...
- Page 5 Pro DIN - AD280 1. Consignes de sécurité Consignes de sécurité Consignes générales de sécurité AVERTISSEMENT Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou...
- Page 6 1. Consignes de sécurité iSense Pro DIN - AD280 Ayant le souci de la qualité de nos produits, nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document.
- Page 7 Pro DIN - AD280 2. A propos de cette notice A propos de cette notice Symboles utilisés 2.1.1. Symboles utilisés dans la notice Dans cette notice, différents niveaux de danger sont utilisés pour attirer l’attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité...
- Page 8 3. Description iSense Pro DIN - AD280 Description Description des touches AUTO Touche de réglage des températures (chauffage, ECS, piscine) Touche de sélection du mode de fonctionnement Touche de dérogation ECS Touche d’accès aux paramètres réservés au professionnel Touches dont la fonction varie au fur et à mesure des sélections...
- Page 9 Pro DIN - AD280 3. Description Description de l’afficheur 3.2.1. Fonctions des touches Accès aux différents menus > Permet de faire défiler les menus Permet de faire défiler les paramètres Le symbole s’affiche lorsqu’une aide est disponible Permet d’afficher la courbe du paramètre sélectionné...
- Page 10 3. Description iSense Pro DIN - AD280 3.2.4. Modes de fonctionnement Mode ETE : Le chauffage est arrêté. L’eau chaude sanitaire reste assurée Mode HIVER : Chauffage et eau chaude sanitaire fonctionnent < AUTO Fonctionnement en mode automatique selon la...
- Page 11 Pro DIN - AD280 3. Description 3.2.6. Autres informations Le symbole s’affiche lorsque la production d’eau chaude est en cours. Indicateur vanne : Le symbole s’affiche lorsqu’une vanne 3 voies est raccordée. x : Vanne 3 voies s’ouvre <...
- Page 12 4. Utilisation de l’appareil iSense Pro DIN - AD280 Utilisation de l’appareil Navigation dans les menus 1. Pour sélectionner le menu souhaité, tourner le bouton rotatif. 2. Pour accéder au menu, appuyer sur le bouton rotatif. #MESURES Pour revenir à l’affichage précédent, appuyer sur la touche j .
- Page 13 Pro DIN - AD280 4. Utilisation de l’appareil Affichage des valeurs mesurées Les différentes valeurs mesurées par l’appareil sont affichées dans le menu #MESURES. 1. Accéder au niveau utilisateur : Appuyer sur la touche > . 2. Sélectionner le menu #MESURES.
- Page 14 4. Utilisation de l’appareil iSense Pro DIN - AD280 Modification des réglages 4.3.1. Régler les températures de consignes Pour régler les différentes températures de chauffage, ECS ou piscine, procéder comme suit : 1. Appuyer sur la touche C . 2. Pour sélectionner le paramètre souhaité, tourner le bouton rotatif.
- Page 15 Pro DIN - AD280 4. Utilisation de l’appareil 4.3.2. Sélectionner le mode de fonctionnement Pour sélectionner un mode de fonctionnement, procéder comme suit : 1. Appuyer sur la touche MODE. 2. Pour sélectionner le paramètre souhaité, tourner le bouton rotatif.
- Page 16 4. Utilisation de l’appareil iSense Pro DIN - AD280 4.3.3. Forcer la production d’eau chaude sanitaire Pour forcer la production d’eau chaude sanitaire, procéder comme suit : 1. Appuyer sur la touche r . 2. Pour sélectionner le paramètre souhaité, tourner le bouton rotatif.
- Page 17 Pro DIN - AD280 4. Utilisation de l’appareil 4.3.5. Régler l’heure et la date 1. Accéder au niveau utilisateur : Appuyer sur la touche > . 2. Sélectionner le menu #HEURE / JOUR . DIMANCHE 11:45 Tourner le bouton rotatif pour faire défiler les menus ou modifier une valeur.
- Page 18 4. Utilisation de l’appareil iSense Pro DIN - AD280 4.3.7. Personnaliser un programme horaire 1. Accéder au niveau utilisateur : Appuyer sur la touche > . 2. Sélectionner le menu #PROGRAMMATION HORAIRE. DIMANCHE 11:45 Tourner le bouton rotatif pour faire défiler les menus ou modifier une valeur.
- Page 19 Pro DIN - AD280 4. Utilisation de l’appareil 8. Définir les plages horaires pour le mode confort et le mode réduit : 06:00 Tourner le bouton rotatif vers la gauche jusqu’à ce que 0:00 s’affiche. Le premier segment de la barre graphique du programme horaire clignote.
- Page 20 4. Utilisation de l’appareil iSense Pro DIN - AD280 4.3.8. Réglage d’une horloge annuelle L’horloge annuelle permet de programmer sur une année jusqu’à 10 périodes d’arrêt du chauffage. Les circuits sélectionnés pour cet arrêt sont en mode Antigel pendant la période choisie.
- Page 21 Pro DIN - AD280 4. Utilisation de l’appareil Niveau utilisateur - Menu #PROG.ANNUEL Description Réglage d’usine Plage de réglage Sélection du circuit arrêté ARRET N 1 NON, B, C, B+C, E, B+E, C+E, TOUT N 01 DATE DEB. Réglage date de début de l’arrêt 01 1-31 N 01 MOIS DEB.
- Page 22 4. Utilisation de l’appareil iSense Pro DIN - AD280 Arrêt de l’installation ATTENTION Ne pas mettre l’appareil hors tension. Si le système de chauffage central n’est pas utilisé pendant une longue période, il est recommandé d’activer le mode VACANCES (pour bénéficier de la fonction antigommage de la pompe de chauffage).
- Page 23 Pro DIN - AD280 5. En cas de dérangement En cas de dérangement Messages (Code de type Mxx) Le module peut afficher les messages suivants : Code Messages Description Vérification / solution Le séchage de la chape est actif Un séchage de la chape est en cours.
- Page 24 5. En cas de dérangement iSense Pro DIN - AD280 Code Défauts Description Vérification / solution Défaut sonde départ circuit B Mauvaise connexion DEF.S.DEP.B Défaut sonde départ circuit C Défaillance de sonde DEF.S.DEP.C Remarques : Contacter le professionnel assurant la La pompe du circuit tourne.
- Page 25 Pro DIN - AD280 5. En cas de dérangement Code Défauts Description Vérification / solution Défaut sonde collecteur Mauvaise connexion DEF.S.COL.SOL. Défaillance de sonde Contacter le professionnel assurant la maintenance de l’appareil Rupture de communication entre la carte électronique SCU et la régulation solaire DEF.COM.SOL.
- Page 26 6. Garanties iSense Pro DIN - AD280 Garanties Généralités Vous venez d’acquérir l’un de nos appareils et nous vous remercions de la confiance que vous nous avez ainsi témoignée. Nous nous permettons d’attirer votre attention sur le fait que votre appareil gardera d’autant plus ses qualités premières qu’il sera vérifié...
- Page 27 Pro DIN - AD280 6. Garanties Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc…, ne sont garantis que s’ils n’ont jamais été démontés. Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N°...
- Page 28 Annexe Informations relatives aux directives écoconception et étiquetage énergétique...
- Page 29 Table des matières Table des matières Informations spécifiques ................3 Recommandations .
- Page 30 1 Informations spécifiques Informations spécifiques Recommandations Remarque Seules des personnes qualifiées sont autorisées à procéder au montage, à l’installation et à l'entretien de l'installation. Mise au rebut et recyclage Fig.1 Recyclage Avertissement Le démontage et la mise au rebut du régulateur doivent être effec tués par un professionnel qualifié...
- Page 32 © Droits d’auteur Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. 07/07/2015 7625891-001-02...
