Jabsco Pumps 32305-0094
www.PumpAgents.com - Click here for Pricing/Ordering for Pumps and Parts

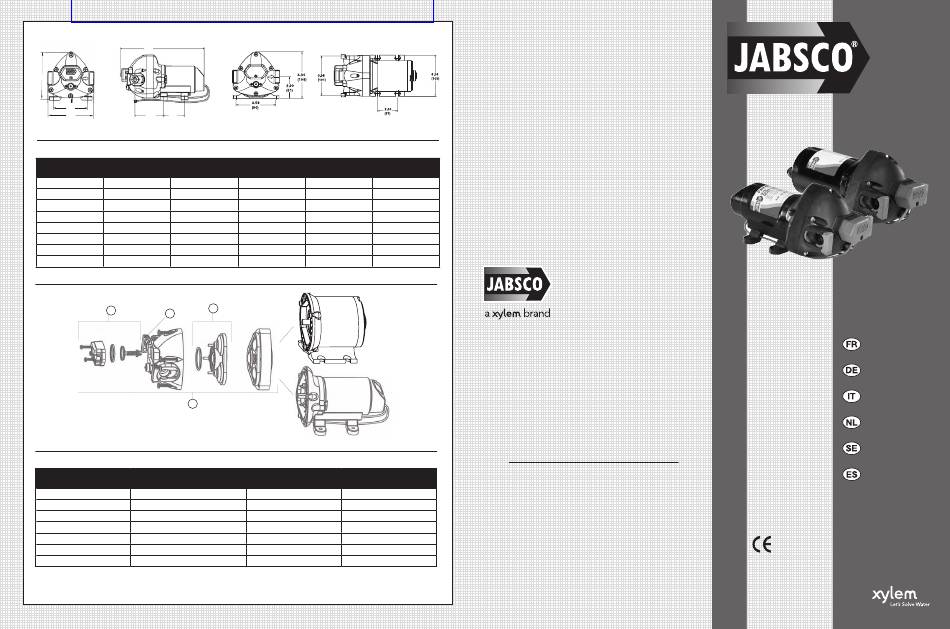

Dimensional Drawings
9,00
(229 mm)
4,75
(121 mm)
3,18
(80 mm)
3,12
2,25
4,24
(80 mm)
(63 mm)
(105 mm)
Model Reference 43000-1820
Amp Draw @
10PSI
Model
Voltage
32305-0092
12V dc
4.4
32305-0094
24V dc
2.2
32305-0392
12V dc
4.4
32305-0394
24V dc
2.2
32605-0092
12V dc
8
32605-0094
24V dc
4
32605-0392
12V dc
8
32605-0394
24V dc
4
Exploded View
3
1
4
2
Parts List
KEY
Description
1
Pressure Switch
2
Pumphead Assembly
3
Valve Kit
4
Slide Clips (Pair)
Pumpgard Strainer
Spray Nozzle US
Spray Nozzle EC
Pressure
Fuse
Flow
(BAR)
10
3 (11.4)
50 (3.5)
5
3 (11.4)
50 (3.5)
10
3 (11.4)
50 (3.5)
5
3 (11.4)
50 (3.5)
15
4 (15)
60 (4)
10
4 (15)
60 (4)
15
4 (15)
60 (4)
10
4 (15)
60 (4)
Series
Series
32305-XXXX
32605-XXXX
18916-1050
18916-1060
18914-1050
18914-1060
18911-1030
18911-1030
30647-1000
30647-1000
46400-9500
46400-9500
30703-1000
30703-1000
30704-1000
30704-1000
U.S.A
+1 978 281 0440
UNITED KINGDOM
+44 (0) 1992 450 145
JAPAN
+81 (0) 45 475 8906
GERMANY
+49 (0) 40 53 53 73 0
ITALY
+39 039 6852323
Discover Jabsco at www.jabsco.com
The products described herein are subject to the Jabsco three year
limited warranty, which is available for your inspection upon request.
Les produits décrits ci-dessous bénéficient de la garantie limitée d'un an de Jabsco, que vous
pouvez consulter sur simple demande.
Die nachstehend beschriebenen Produkte unterliegen einer einjährigen Gewährleistung. Die
Gewährleistungsbedingungen können bei Jabsco angefordert werden.
I prodotti qui descritti sono coperti dalla garanzia Jabsco limitata di un anno, disponibile per la
visione su richiesta.
De hierin beschreven producten worden aangeboden met de beperkte Jabsco garantie van één
jaar. Deze is op aanvraag verkrijgbaar ter inzage.
För produkterna som beskrivs nedan utfärdar Jabsco ett års begränsad garanti, som vi kan
skicka till dig på begäran.
Los productos descritos en este folleto están respaldados por la garantía limitada de Jabsco por
un año, que está disponible para su lectura a pedido.
© Copyright 2012 Xylem Inc
43000-1820 Rev E 10/2012
Installation
Guide
32605
Installation Guide
32305
Installation Guide
Installation Guide
Installation Guide
Installation Guide
Installation Guide
