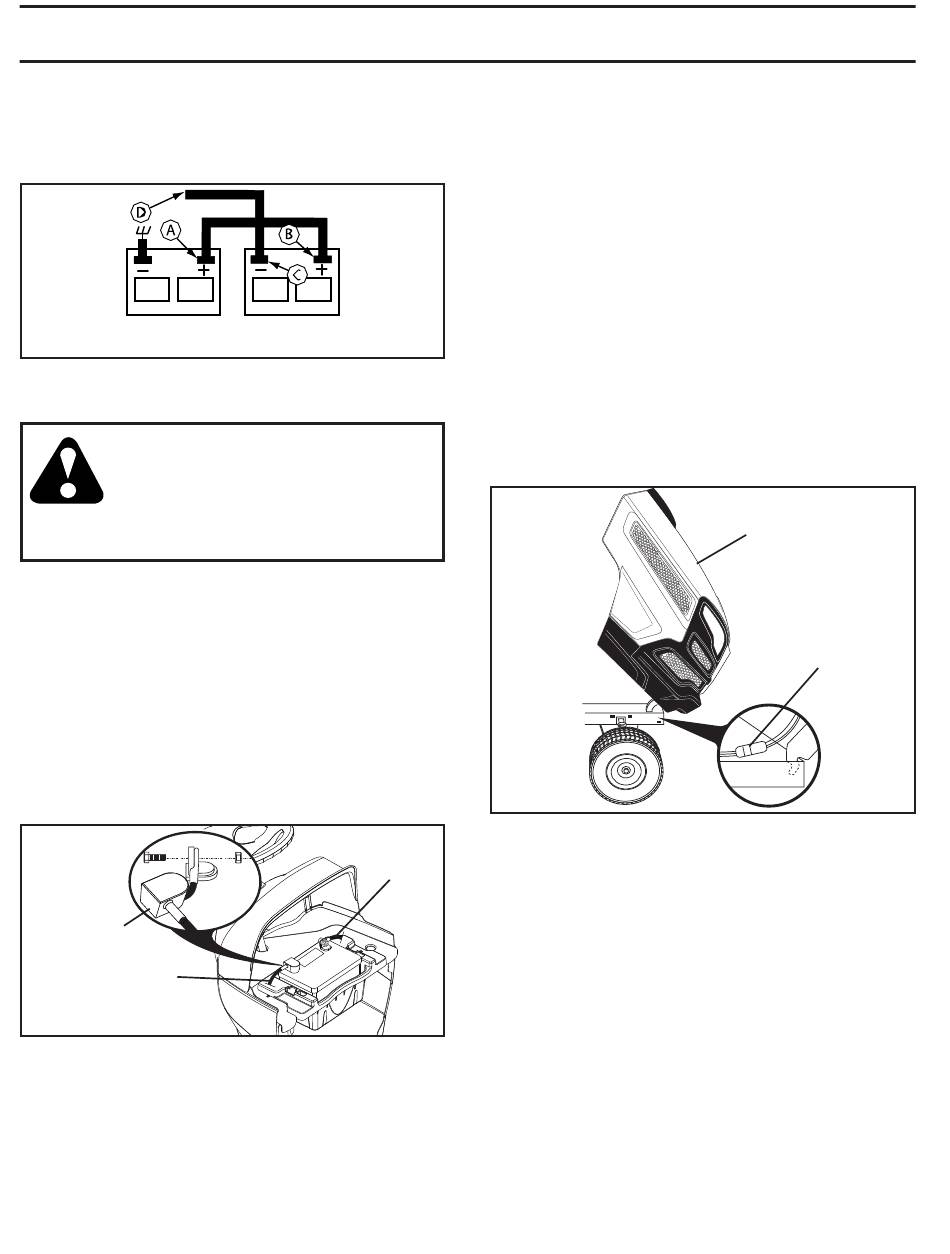

POUR ENLEVER LES CÂBLES, RENVERSEZ LES
PRO CÉ DU RES -
•
Débranchez premièrement le câble NOIR du châssis et
ensuite de la batterie chargée complètement.
•
Débranchez ensuite le câble ROUGE des deux batteries.
BATTERIE FAIBLE
OU DÉCHARGÉE
REPLACER LA BATTERIE (Voir la Fig. 42)
AVERTISSEMENT: Ne court-circuitez pas les
bor nes de bat te rie avac une clé ou autres objets
qui tou che raient simutanément les deux borns.
Avant d'ins tal ler la bat te rie, en le vez tous les
bi joux, les bra ce lets de mon tre, les ba gues
mé tal li ques, etc. Il faut brancher la borne
positive en premier pour pré ve nir les étincelles
causées par une mise à la terre accidentelle.
•
Levez le capot.
•
Enlevez le protecteur des bornes.
•
Premièrement débranchez le câble de batterie NOIR et
ensuite le câble de batterie ROUGE et enlevez la batterie
du tracteur.
•
Installez la nouvelle batterie en placant les bornes au même
endroit que l'ancienne batterie.
•
Réinstallez protecteur des bornes.
•
Premiérement branchez le câble de batterie ROUGE à la
borne positive (+) avec un boulon H et écrou à taquets comme
montré. Serrez à fond.
•
Branchez le câble de masse de batterie NOIR à la borne
négative (-) avec le boulon H et écrou à taquets qui restent.
Serrez à fond.
•
Fermez les portes d'accès aux bornes.
•
Fermez le capot.
PROTECTEUR
DES BORNES
CÂBLE POSITIF
(ROUGE)
POUR REMPLACER LE PHARE À DEL
•
Soulevez le capot.
•
Débranchez le faisceau du phare à DEL.
•
Retirez les vis de fixation pour retirer le phare à DEL, le
réflecteur et la lentille.
•
Remplacez le phare à DEL, le réflecteur ou la lentille selon
le besoin.
REVISION ET REGLAGES
BATTERIE EN TIÈ RE MENT
CHARGÉE
Fig. 41
NÉGATIF
Fig. 42
•
Réinstallez à l'aide des vis de fixation précédemment retirées.
•
Rebranchez le faisceau au phare à DEL.
•
Fermez le capot.
VERROUS ET RELAIS
Un câblage desserré ou avarié peut être la cause du mauvais
fonctionnement, de l'arrêt ou du non-démarrage du tracteur.
•
Vérifiez le câblage.
POUR REMPLACER LE FUSIBLE
Remplacez par un fusible enfichable de type automobile, de 20A.
Le porte-fusible est situé di rec te ment derrière le ta bleau de bord.
POUR ENLEVER LE CAPOT ET LA
CALANDRE (Voir la Fig. 43)
•
Soulevez le capot.
•
Débranchez le connecteur des câbles des phares.
•
Placez-vous au devant le tracteur. Empoignez le capot et
les pan neaux latéraux, inclinez-le un peu vers le moteur et
sou le vez-le du tracteur.
•
Pour le réinstaller, inversez les étapes ci-dessus.
CÂBLE
TRANS MIS SION
(NOIR)
ENLEVEMENT/REMPLACEMENT
Si votre transmission doit être retirée pour un entretien ou pour
être rem pla cée, elle doit être purgée après avoir été réinstallée
et avant de faire fonctionner le tracteur. Voir "PURGEZ LA
TRANS MIS SION" dans la section Utilisation de ce manuel.
MOTEUR
POUR RÉGLER LE CÂBLE DE LA COMMANDE
DES GAZ
La commande des gaz a été préréglée à l'usine et un réglage ne
devrait pas être nécessaire. Si un réglage est nécessaire, voir
le manuel du moteur.
POUR RÉGLER LA COMMANDE DU STARTER
La commande du starter a été préréglée à l'usine et un réglage
ne devrait pas être nécessaire. Si un réglage est né ces sai re, voir
le manuel du moteur.
26
CAPOT
07002
Fig. 43
CONNECTEUR
DES CABLES
DES PHARES
