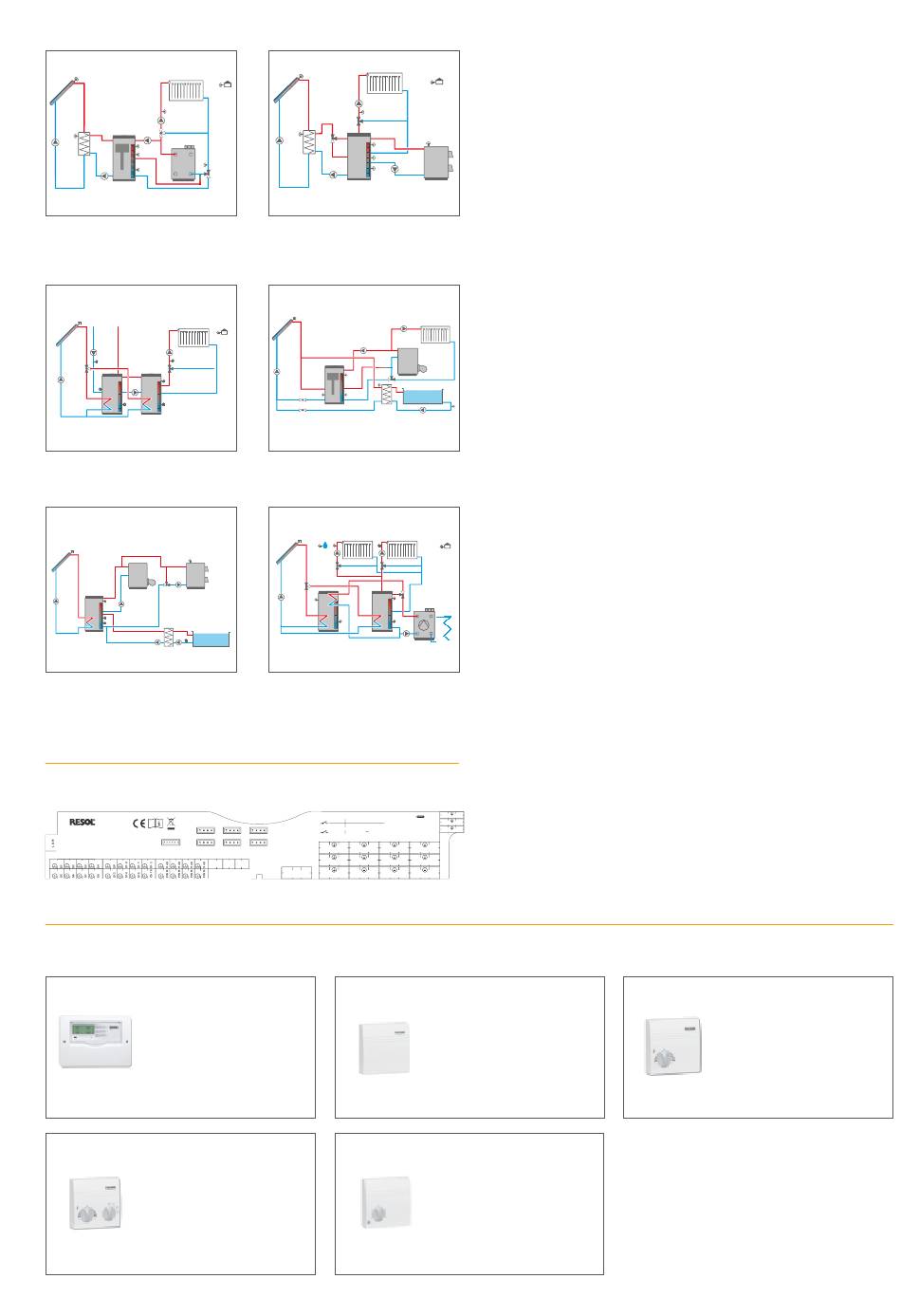

EXEMPLES
Système avec réservoir multifonctionnel, échan-
geur de chaleur externe, circuit de chauffage
dépendant des conditions climatiques, aug-
mentation de température retour et chauffage
d'appoint
Système à 2 réservoirs, commande pompe
circulation, chaudière combustible solide et
circuit de chauffage dépendant des conditions
climatiques
Système de chauffage solaire à 1 réservoir,
piscine et chauffage d'appoint à travers chau-
dière à gaz et à combustible solide
BRANCHEMENT ÉLECTRIQUE
IP 20
DE-45527 Hattingen
Heiskampstr. 10
Ga1
DeltaSol
MX Plus
®
Made in Germany
Modbus
Ga2
R15
ACCESSOIRES
Module d'extension EM
Module d'extension avec 6
entrées pour sondes et 5
sorties relais
Dispositif de commande à distance RCP12
Pour régler la courbe de
chauffe à distance, interrup-
teur de mode de
fonctionnement inclus
Système avec échangeur de chaleur externe,
réservoir stratifié et chauffage d'appoint à
travers chaudière combustible solide
Système de chauffage solaire avec 1 réservoir
multifonctionnel et piscine, chauffage d'appoint,
chauffage du circuit et augmentation de
température de retour
Système de chauffage solaire à 2 réservoirs et
2 circuits de chauffage dépendants des conditi-
ons climatiques extérieures pour le chauffage
ou le refroidissement à travers une pompe à
chaleur et calcul du point de rosée à l'aide de
la sonde d'humidité FRH(d)
R1 – R13
1 (1) A (100 – 240) V~
R14
4 (2) A (100 – 240) V~
R15
1 (1) A 30 V
FR1
Gd1
L
N
L
N
L
FR2
Gd2
R11
R8
R5
L
N
L
N
L
R12
R9
R6
VBus VBus
NO C NC
L
N
L
N
L
R14
R13
R10
R7
FRH (analogique) et FRHd (numérique)
Dispositif de commande à distance RTS
CARACTÉRISTIQUES TECHNIQUES
Entrées : 15 sondes de température Pt1000, Pt500 ou KTY (également pour
dispositifs de commande à distance, interrupteurs de mode de fonctionnement
ou interrupteurs sans potentiel), 4 entrées d'impulsions pour V40, 2 entrées de
fréquence, 1 cellule solaire CS10, 2 sondes analogiques Grundfos Direct Sen-
sors
TM
VFS/RPS ou sondes d'humidité FRH et 2 sondes
Direct Sensors
TM
VFD/RPD ou sondes d'humidité FRHd
Sorties : 15 relais dont 13 semiconducteurs pour le réglage de vitesse,
1 relais sans potentiel, 1 relais basse tension sans potentiel et 4 sorties
PWM (configurables en sorties 0-10 V)
Fréquence PWM : 512 Hz
Tension PWM : 10,5 V
Capacité de coupure :
1 (1) A 240 V~ (relais semiconducteur)
4 (2) A 24 V ⎓ / 240 V~ (relais sans potentiel)
1 (1) A 30 V ⎓ (relais sans potentiel)
Capacité totale de coupure : 6,3 A 240 V~
Alimentation : 100 – 240 V~ (50 – 60 Hz)
Type de connexion : X
Standby : 0,82 W
Classe des régulateurs de température : VIII
Contribution à l'efficacité énergétique : 5 %
Fonctionnement : type 1.B.C.Y
Tension de choc : 2,5 kV
Interface de données : RESOL VBus
10 / 100 Base TX Ethernet, Auto MDIX, WLAN 2.4~2.4835 GHz, Modbus
RTU (optionnelle)
Cryptage WLAN : WPA / PSK, WPA2 / PSK
Puissance de transmission maximale (PIRE) : < 100 mW
Sortie de courant VBus
Fonctions : serveur Web intégré pour la configuration et le contrôle de
fonctionnement, 7 calorimètres intégrés, gestion de circuits de chauffage
dépendants des conditions climatiques extérieures. Paramètres réglables et
options pouvant être activées ultérieurement (à travers le menu), fonctions
bilan et diagnostic, contrôle de fonctionnement conforme à VDI 2169
Boîtier : en plastique, PC-ABS et PMMA
Montage : mural ou dans un tableau de commande
Affichage / Écran : écran graphique
Commande : 7 touches, à travers l'interface Web sur le terminal mobile
Type de protection : IP 20 / DIN EN 60529
Classe de protection : I
Température ambiante : 0 ... 40 °C
Degré de pollution : 2
Humidité relative : 10 ... 90 %
L
N
Fusible : T6,3A
Mains
T6,3A
L
N
L'
100 – 240 V~
L
N
50 – 60 Hz
R1
Altitude maximale : 2000 m (MSL)
N
L
N
R2
Dimensions : 253 x 258 x 47 mm
N
L
N
R3
*
N
L
N
Pour les entrées Gd1 et Gd2, les combinaisons de sondes suivantes sont possibles :
R4
1 x RPD, 1 x VFD / 2 x VFD, mais avec des gammes de débit différentes
/ 1 x VFD, 1 x FRHd / 1 x RPD, 1 x FRHd
Sert à mesurer l'humudité
relative et la température
ambiante
Sert à mesurer l'humidité
relative et la température
ambiante et permet de
régler la température ambi-
ante nominale
numériques*
, lecteur de carte mémoire SD,
®
®
: 35 mA
Dispositif de commande RTA12
Pour régler la courbe de
chauffe à distance
