DURAVIT Zencha ZE 7066 Notice De Montage page 16

1
110 V
ATTENTION
Une prise de sortie de 110 V
DDFT est requise.

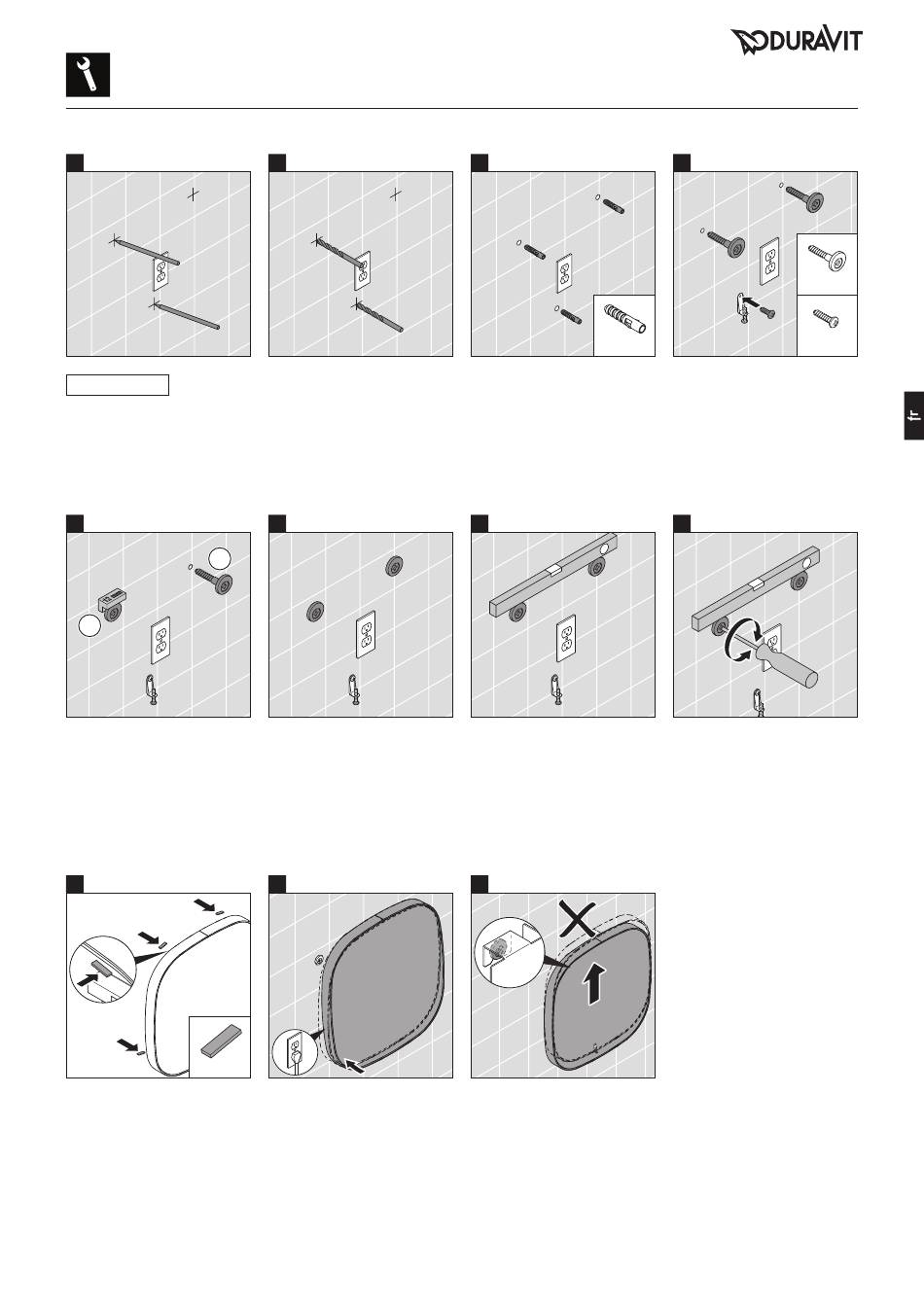

> Marquez les trous qui seront
percés pour les points
d'ancrage.
5
2
1
> Insérez les deux vis de
suspension dans le mur
jusqu'à ce que la distance
entre le mur et le bord
arrière de la bague en
plastique soit de 12 mm
(vérifier avec le gabarit de
joint fourni, conformément
à l'illustration).
9
4x
> Avant de fixer le miroir,
les entretoises situées
à l'arrière de son cadre
doivent être placées dans
la rainure de celui-ci (2 fois
par rapport au dessus, 2 fois
par rapport au dessous).
2
Ø ⅜"
Ø ⅜"
> Utilisez une mèche de
3/8 po.
> Percez les trous d'ancrage
qui ont été marqués.
6
> Assurez-vous que toutes les
vis sont bien fixées.
10
> Branchez le miroir dans la
prise de sortie.
3
2x
3x S8
> Les ancres de plastique
fournies sont destinées aux
applications sur les murs de
béton.
7
> Vérifiez le nivelage des deux
vis supérieures.
11
> Alignez les vis supérieure
avec les insertions à
l'arrière du miroir.
> Poussez le miroir sur le
mur jusqu'à ce que les vis
soient insérées de façon
sécuritaire.
4
2x 6,5x61
1x 4,5x35
> Taraudez les deux vis de
montage dans la partie
supérieure des deux ancres.
> Fixez le support en forme
de L sur le mur avec la vis
du bas.
8
> Ajustez le nivelage au
besoin.
MAL_Zencha_ZE7066/22.03.1
