1
110 V 110 V
AVISO
Se requiere un diferencial de
110 V.

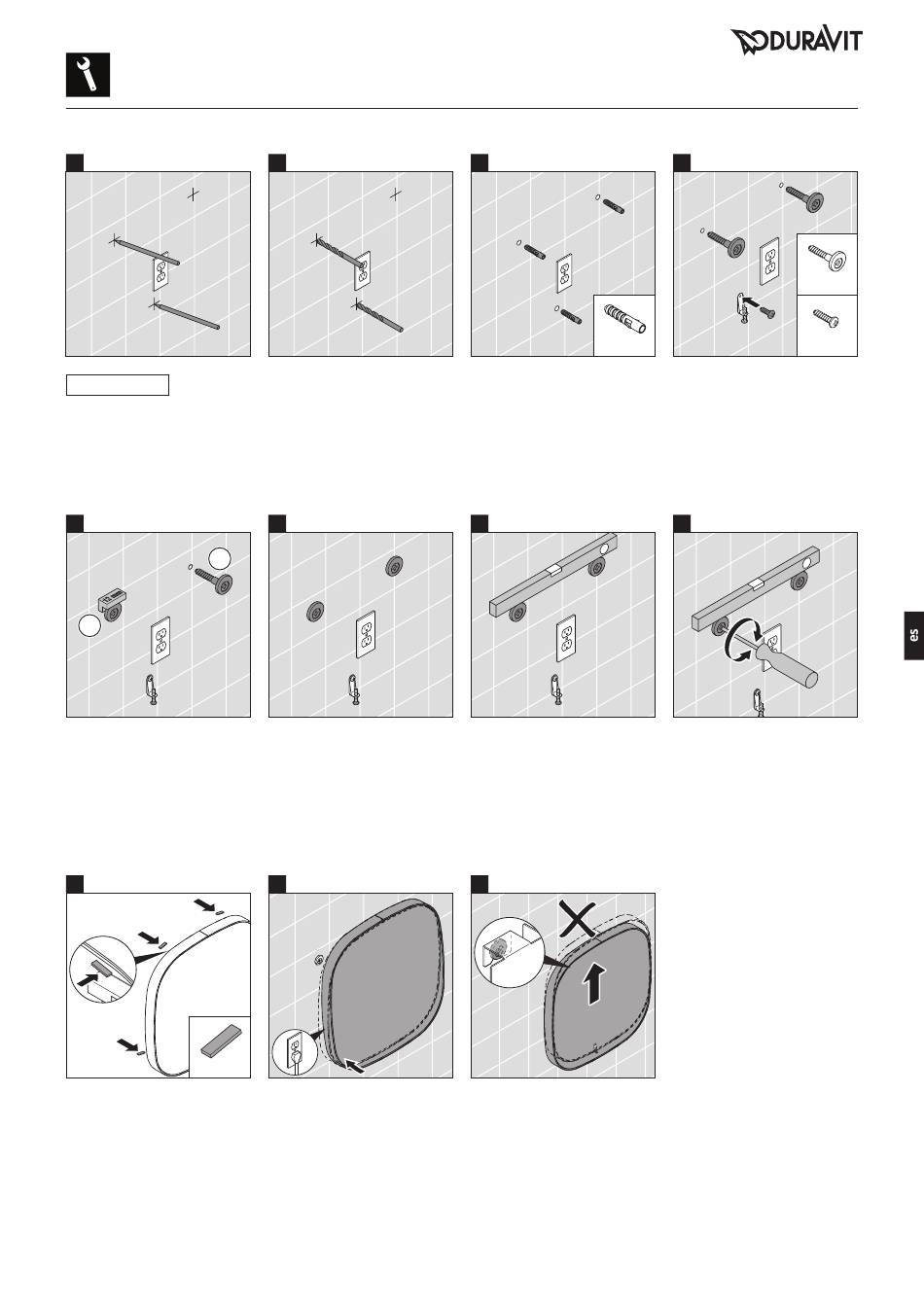

> Marcar los orificios que
se deben taladrar para el
anclaje.
5
2
1
> Insertar los dos tornillos
de suspensión en el muro
hasta que la distancia
desde el muro al borde
posterior del aro de plástico
sea de 12 mm (comprobar
con el medidor de juntas
suministrado según la
ilustración).
9
4x
> Antes de colgar el espejo,
los distanciadores de la
parte posterior del bastidor
del espejo se tienen que
introducir en la ranura del
bastidor del espejo (2 arriba
y 2 abajo).
2
Ø ⅜"
Ø ⅜"
> Utilizar una broca de 3/8".
> Taladrar los orificios
de anclaje previamente
marcados.
6
> Confirmar que todos los
tornillos están fijados de
forma segura.
10
> Enchufar el espejo en la
toma.
3
2x
3x S8
> Los anclajes de plástico
previstos son para
aplicaciones en pared de
hormigón.
7
> Comprobar la nivelación de
los dos tornillos superiores.
11
> Alinear los tornillos
superiores con respecto
a los insertos en la parte
posterior del espejo.
> Empujar el espejo hacia
la pared, hasta que los
tornillos estén insertados de
forma segura.
4
2x 6,5x61
1x 4,5x35
> Enroscar los dos tornillos de
montaje en los dos anclajes
superiores.
> Asegurar el soporte en
L a la pared utilizando el
tornillo en la parte inferior.
8
> Ajustar la nivelación según
sea necesario.
MAL_Zencha_ZE7066/22.03.1
