Nordson Rhino SD3 Fiche D'instructions page 9

Trous de fixation
Bâti 125 mm
Trous de fixation
Bâti 160 mm

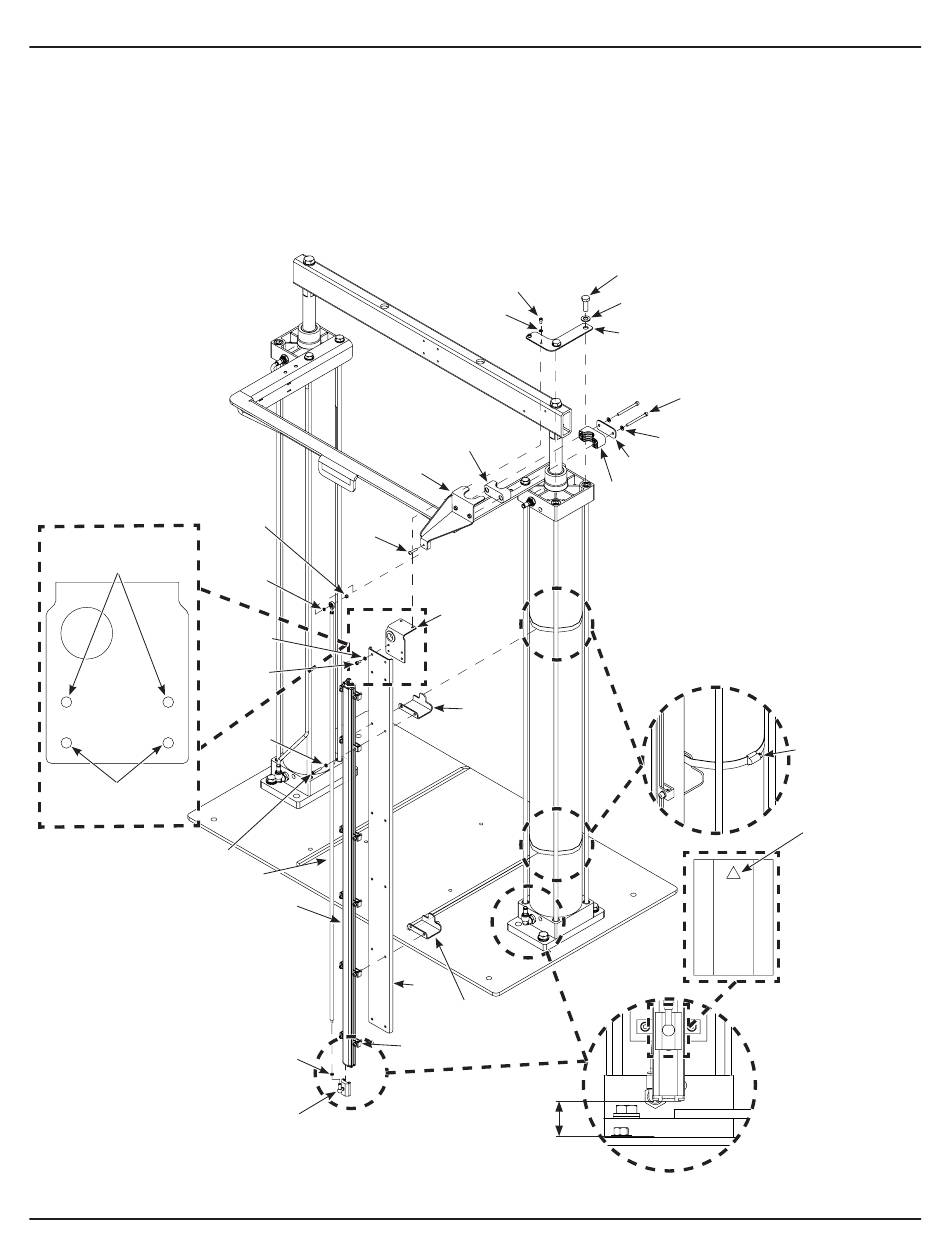

Figure 6 Installation de la tige du LVDT
© 2021 Nordson Corporation
12. Aligner la tige du LVDT (4) parallèlement au lien d'E/S du LVDT (3) en tournant la
console de jonction (12) sur l'arbre du vérin du coulisseau. S'assurer que la console
de jonction (12) reste en contact avec la barre transversale. Serrer les éléments de
fixation de la console de jonction.
13. Raccorder le câble miniature à 4 broches au sommet du lien d'E/S du LVDT (3) et
raccorder l'autre extrémité au module de commande.
14. Mettre le vide-fût sous tension pour le remettre en service.
10
11
9
8
7
6
5
4
3
2
1
Détecteurs de niveau électriques pour fût Rhino® SD3/XD3
7
8
13
12
22
23
24
23
25
1,5" entre la plaque
de base et le lien
d'E/S du LVDT
14
15
16
17
18
19
20
Entraînement de la
vis sans fin dirigé
vers l'extérieur
9
21
Capteur à rotule
à aimant captif
Flèche vers le
haut
P/N 7093399_02
