• Fonctionnement des ventilateurs en cas de risque de gel
- VAV, CAV = arrêt du ventilateur de soufflage, le ventilateur d'extraction continue de fonctionner au débit
programmé.
- COP sur extraction : arrêt du ventilateur de soufflage, le ventilateur d'extraction continue de fonctionner pour
maintenir le niveau de pression paramétré.
- COP sur soufflage : l'arrêt du ventilateur de soufflage provoque un arrêt du ventilateur d'extraction, sa
consigne étant basée sur le débit du ventilateur de soufflage. Pour éviter l'arrêt, la vitesse du ventilateur
d'extraction sera fixée à 50% (signal de commande de 5V) durant toute la période d'arrêt.
6.6 Protection antigel d'une batterie eau chaude
La température de retour d'eau est mesurée via une « Sonde de protection antigel » Tw, à installer sur le
circuit de retour d'eau de la batterie.
Une température trop basse (11°C) génère un signal de commande de 10V, qui est utilisé pour forcer la
vanne de chauffage en position ouverte.
Si malgré l'ouverture de la vanne à 100% la température d'eau mesurée atteint 8°C, une alarme est générée,
l'unité est mise à l'arrêt, les registres, si présents, sont fermés et la vanne est maintenue ouverte à 100%.
Cette protection par contrôle de la température d'eau est active que l'unité soit en marche ou à l'arrêt.
Cette stratégie permet de limiter les risques de gel, en assurant une circulation d'eau dans la batterie. Pour
assurer une protection supérieure du risque de gel dans des conditions extrêmes ou anormales (dysfonc-
tionnement du réseau d'eau chaude par exemple), il est conseillé d'utiliser de l'eau glycolée.
FRANCAIS

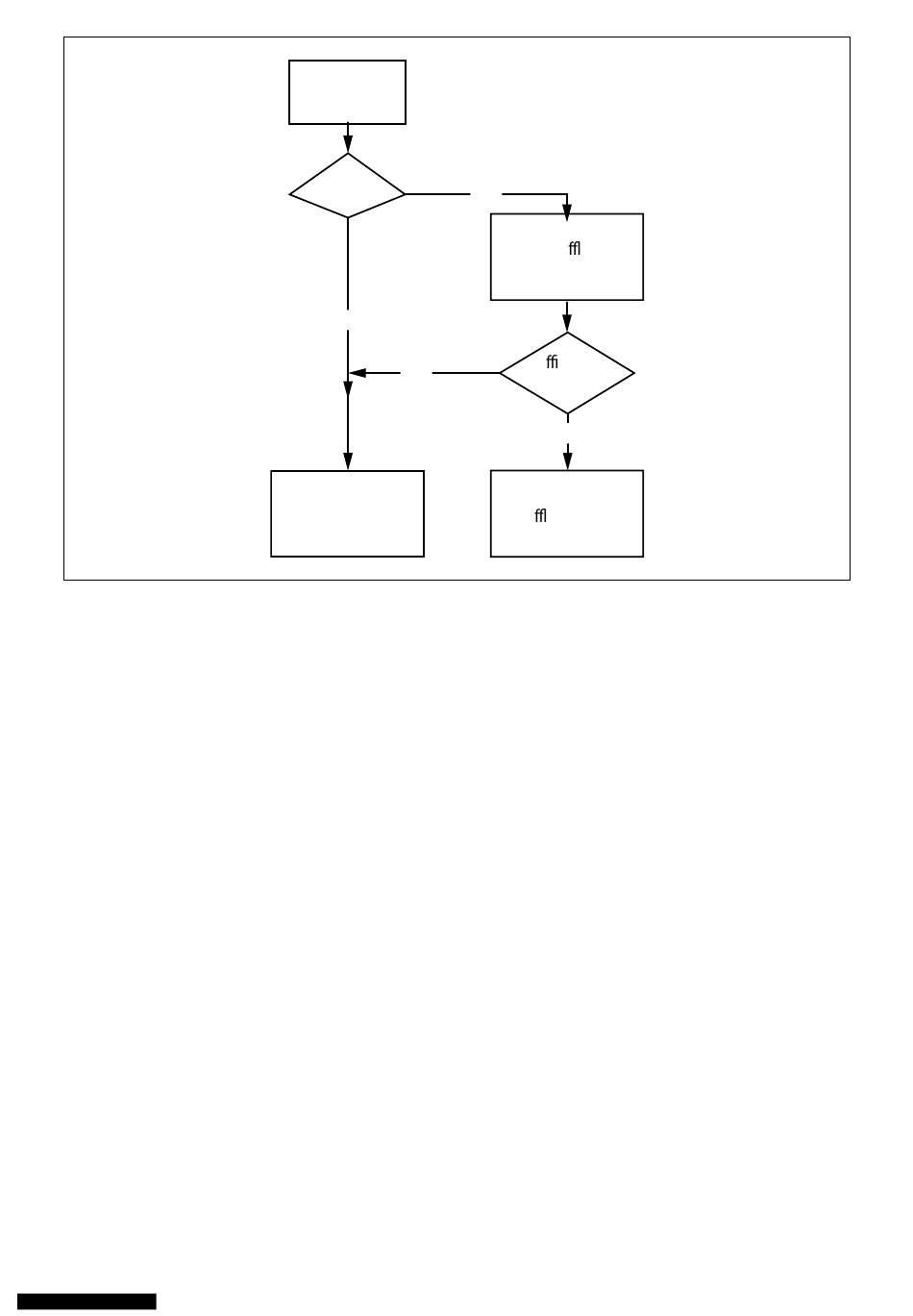

Mesure de la
température
au rejet d'air
TR<3°C
NON
OUI
Contrôle de la
température TR et
adaptation de la
stratégie antigel
39/68
OUI
Réduction du débit
de sou age
(25% de moins que
l' e xtraction)
Su sant au
dégivrage ?
NON
Arrêt du ventilateur
de sou age et contrôle
des températures
NT00000814-CAD-HR-MINI-TOP-EVCO-FR-230920
