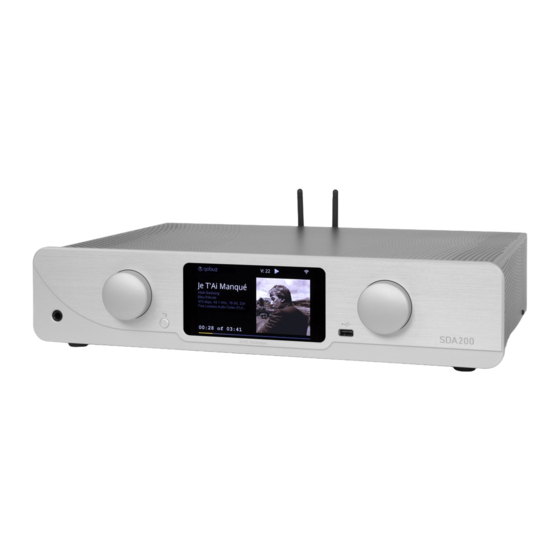

- Page 1 MODE D’EMPLOI SDA200 SIGNATURE LECTEUR RESEAU / DAC / AMPLIFICATEUR...
-
Page 2: Precautions D'emploi
VOUS TROUVEREZ DANS VOTRE COLIS LES PIÈCES ET LES DOCUMENTS SUIVANTS – Un Streamer Dac Amplifié : SDA200 Sig. – Deux antennes. – Un cordon secteur. – Ce mode d’emploi accompagné d’un – Une télécommande ATOLL. bon de garantie. Page 2 ATOLL ELECTRONIQUE... -
Page 3: Informations Generales
Bande passante : 5 Hz - 100 kHz Temps montée : 2,0 µs Sensibilité : 350 mV Rapport Signal/Bruit : 129 dB D/A convertisseur : BURR-BROWN PCM1792 24 bits/192 kHz Dimensions: 440×365×95 mm Poids : 13 Kg Page 3 ATOLL ELECTRONIQUE... - Page 4 Vous trouverez les antennes dans le sachet de la télécommande. Assurez-vous de la bonne mise en place des antennes WIFI et Bluetooth® avant tout branchement et toute utilisation. Veuillez utiliser les 2 antennes fournies (identiques) ou une antenne avec connecteur mâle. Page 4 ATOLL ELECTRONIQUE...
-
Page 5: Telecommande Et Touches De Base
39) FAVORIS : ajout (ADD) ou retrait (REM) d’une station de radio. 40) Touches CD : touches permettant de piloter les lecteurs CD et Drive Atoll. 41) Touches IN/PR : touches permettant de piloter les intégrés et préamplis Atoll. Page 5 ATOLL ELECTRONIQUE... - Page 6 + & - entre les sorties haut-parleur et les borniers des enceintes. Bi-amplification : Votre appareil peut également être relié à un amplificateur de puissance et donc faire fonctionner des enceintes en bi-amplification. Le schéma ci-dessous montre le câblage à effectuer : SDA200 SIGNATURE Enceinte droite Enceinte gauche...
-
Page 7: Fonctions Pre-Ampli / By-Pass
– Amazon Music. Le branchement d’un càble RJ45 a lancé automatiquement la liaison réseau. Si celle-ci s’éffectue correctement ( ne clignote pas) c’est que votre réseau est bien configuré. Le paragraphe suivant est facultatif dans votre cas. Page 7 ATOLL ELECTRONIQUE... -
Page 8: Configuration Du Reseau
Ce menu permet de renommer les entrées auxiliaires, pour permettre à l’usager d’identifier ses différentes entrées. Il permet aussi de cocher/décocher l’entrée de votre choix pour qu’elle soit affiché/masqué dans le menu principal de la barre de navigation. Page 8 ATOLL ELECTRONIQUE... -
Page 9: Qualité Audio En Streaming
Ces applications subissent des mises à jour régulières, leur fonctionnement et leurs possibilités sont donc susceptibles d’évoluer au cours du temps. N.B : Notez que l’ancienne application ATOLL Signature est toujours disponible pour le téléchargement. Page 9 ATOLL ELECTRONIQUE... -
Page 10: Fonction De Recherche
USB ARRIERE / USB FAÇADE Sélectionnez l’une de ces entrées afin de pouvoir lire les fichiers présents sur les supports connectés (clés USB, disque dur). Systèmes de fichiers pris en compte : FAT32, NTFS, EXT 2/3/4. Page 10 ATOLL ELECTRONIQUE... -
Page 11: Serveur Multimedia
Votre appareil permet la réception de signaux audio envoyés depuis n’importe quel appareil disposant d’un émetteur Bluetooth® (smartphone, tablette, ordinateur…). Premier appairage : Sélectionnez l’entrée Bluetooth® du SDA200 Signature soit par l’application, la façade ou par les boutons de la télécommande. Choisissez “Visible par d’autres appareils”, puis “Rechercher d’autres appareils Bluetooth®”. - Page 12 Cet appareil a été réalisé avec le souci de vous donner entière satisfaction. La garantie offerte par ATOLL ELECTRONIQUE est de deux ans à partir de la date d’achat du matériel, la date et le cachet du vendeur faisant foi. Il vous est conseillé de préserver votre facture d’achat avec ce bon correctement rempli.
