Mode d'emploi

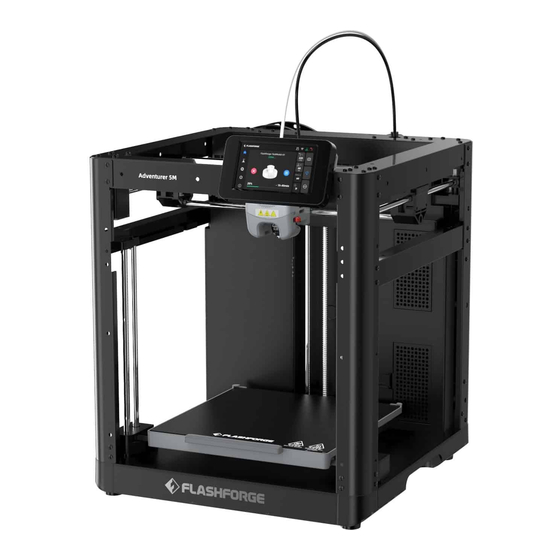

Adventurer 5M
1. Consultez ce guide pour configurer l'imprimante.
AVERTISSEMENT
2. Chaud ! Évitez de toucher la buse en cours d'utilisation.
3. Les pièces mobiles peuvent blesser. Ne portez pas de gants ni
d'autres éléments pouvant s'enchevêtrer.
Avis de sécurité
N'allumez l'imprimante qu'une fois l'installation terminée.
A02
Publicité
Manuels Connexes pour Flashforge Adventurer 5M
Sommaire des Matières pour Flashforge Adventurer 5M
- Page 1 Mode d’emploi Adventurer 5M 1. Consultez ce guide pour configurer l’imprimante. AVERTISSEMENT 2. Chaud ! Évitez de toucher la buse en cours d'utilisation. 3. Les pièces mobiles peuvent blesser. Ne portez pas de gants ni d'autres éléments pouvant s'enchevêtrer. Avis de sécurité...
- Page 3 TABLE DES MATIÈRES Remarque 1. Présentation de l'appareil 1.1 - Composants 1.2 - Paramètres 2. Configuration initiale 2.1 - Déballage 2.2 - Contenu de l'emballage 2.3 - Installation du support de bobine et du tube de guidage 2.4 - Installation de l’écran 2.5 - Déblocage plaque de construction 2.6 - Première impression 3.
- Page 4 Évitez l’exposition à l’humidité et au soleil. L’humidité augmente le risque de fuite de courant. L’exposition au soleil accélère le vieillissement des pièces en plastique. N'utilisez que le cordon d'alimentation fourni par Flashforge. N'utilisez pas cet appareil pendant un orage.
- Page 5 Flashforge ne se portera responsable d'aucun accident découlant du démontage ou d'une modification de l'appareil par le client. Personne n'a le droit de modifier ou de traduire ce mode d'emploi sans l'autorisation de Flashforge. Ce mode d'emploi est protégé par copyright. Flashforge se réserve le droit d‘interprétation finale.
- Page 6 1.Présentation de l'appareil 1.1 Composants 1. Extrudeuse 2. Écran tactile 3. Plaque de construction 4. Port USB 5. Trous de vis pour le support de bobine 6. Capteur de détection de filament 7. Entrée Ethernet 8. Interrupteur marche/arrêt 9. Prise d’alimentation femelle...
- Page 7 1.2 Paramètres Nom de la machine Adventurer 5M Nombre d'extrudeuses Précision d'impression ±0.1mm [test basé sur cubes de 100 mm] Précision de positionnement Axes X/Y : 0,0125 mm ; axe Z : 0,0025 mm Épaisseur de couche De 0,1 à 0,4 mm Volume de construction 220 x 220 x 220mm Diamètre de la buse...
- Page 8 2. Configuration initiale 2.1 Déballage Avis de sécurité : N’allumez l’imprimante qu’une fois l’installation terminée. 1. Ouvrez la boîte. 2. Retirez la mousse, le guide de démarrage rapide et la carte de service après-vente. 3. Sortez la machine, placez-la sur une 4.
- Page 9 5.Déplacez la musse de la chambre dans la direction de flèche. 6. Retirez la mousse.
- Page 10 2.2 Contenu de l'emballage Cordon Carte de service Imprimante 3D Filament d'alimentation après-vente Écran tactile Guide de Support de Graisse bobine (avec 2 vis) démarrage rapide Colle Pince coupante Poinçon de Tournevis diagonale débouchage Clé Allen...
- Page 11 2.3 Installation du support de bobine et du tube de guidage 1. Sortez les deux vis et le support de bobine de la boîte d’accessoires. 2. Fixez le support de bobine dans la position illustrée à l’aide des deux vis. (Remarque : serrez ces vis avec une clé...
- Page 12 3. Insérez le tube de guidage du filament dans l’extrudeuse. 4. Insérez l'autre extrémité du tube dans le capteur de détection de filament.
- Page 13 2.4 Installation de l’écran Avant l’installation, retirez le ruban du câble de l’écran. Déchirez-le doucement, Remarque pour éviter d’endommager le câble. 1. Comme illustré, insérez le câble de l’écran dans le connecteur de ce dernier. a. Soulevez la boucle du connecteur femelle de l’écran jusqu’à la position indiquée (Fig. ①), puis branchez le câble sur ce connecteur.
- Page 14 2. Insérez la boucle de l’arrière de l’écran dans la fente de l’imprimante et poussez l’écran dans la direction de la flèche afin de le fixer à sa place. 2.5 Déblocage de la plaque de construction Remarque Vérifiez que la plateforme a été dégagée. Retirez à...
- Page 15 2.6 Première impression * La disposition de l’interface peut changer à chaque mise à niveau du microprogramme. 1. Allumez l’imprimante et attendez que l’écran réponde. Interrupteur marche/arrêt 2. En suivant le guide affiché à l’écran, sélectionnez la langue. 3. Cliquez sur [Suivant] et la machine fera le premier étalonnage. Des vibrations et des bruits pendant l’étalonnage sont chose normale.
- Page 16 4. Chargez le filament selon les instructions de premier démarrage qui s’affichent : a. Coupez l’extrémité courbe du filament. b. Suspendez le filament au support de bobine. Passez-le dans le capteur de filament jusqu’à le voir émerger à l’autre bout du tube. Poussez-le dans le rouleau débiteur jusqu’à butée. (PLA requis pour la 1e impression et la configuration initiale.) C1.
- Page 17 C3. Le filament avancera après le chauffage. Le succès de l’extrusion par la buse indique le succès du chargement. Enfin, vérifiez que le tube de guidage est correctement inséré. Remarque Si non-extrusion du filament, insérez-le à la main et cliquez sur [Retour] pour réessayer. Tâtez son mouvement jusqu’à...
- Page 18 3. Impression en cours 3.1 Chargement et changement du filament 3.1.1 Chargement du filament Cliquez sur [ ] pour entrer à l’interface de chargement du filament et suivre les invites pour le réaliser. 3.1.2 Changement de filament 1. Cliquez sur [ ] - [ ], et suivez les invites pour effectuer le changement de filament.
- Page 19 2. Retirez le tube comme illustré et coupez le filament. 3. Sortez le filament coupé et insérez le nouveau filament dans le tube. Si vous changez de matériau, cliquez sur [PLA] pour sélectionner le matériau correspondant.
- Page 20 4. Cliquez sur [Démarrer], attendez que l’extrudeuse ait chauffé et le filament avancera. Une fois le filament précédent extrudé, insérez le nouveau et observez son avancement et son extrusion. Si le nouveau filament sort de la buse régulièrement, c’est que le changement a réussi. Sinon, insérez-le à...
- Page 21 3.2 Connexion au réseau Cliquez sur [ ] - [ ] pour entrer à l’interface de connexion. 3.2.1 Connexion réseau sans fil Activez l’interrupteur de la WiFi, et touchez pour vous connecter au réseau sans fil correspondant. Connecté avec succès, le réseau est marqué et l‘icône [ ] s’affiche en haut à...
- Page 22 3.3.2 Impression via transfert WiFi Une fois connecté au réseau avec succès, ouvrez FlashPrint 5. Le tranchage terminé, cliquez sur [Imprimer] dans le menu et sélectionnez Adventurer 5M vous y connecter. Pour ce faire, saisissez l’adresse IP ou faites une recherche automatique.
- Page 23 Pour voir l’adresse IP , faites un appui long sur le réseau connecté ou allez à l’interface info de l’imprimante (clic sur [ ] - [ 3.3.3 Impression via cloud Impression via FlashCloud 1. lic sur [ ] - [ ], activez FlashCloud ...
- Page 24 Une fois connecté, cliquez sur l’icône du coin supérieur droit, sur [Paramètres] et [Code PIN] dans le menu pour trouver le code PIN. Après avoir connecté l’Adventurer 5M réseau, allumez l’interrupteur du cloud Polar et saisissez le compte et le code PIN.
- Page 25 3.4 Retrait du modèle après l’impression Après l’impression, la buse et la plaque de construction peuvent être encore Remarque brûlantes. Il est recommandé de les laisser refroidir avant de retirer le modèle. L’impression terminée, retirez directement la plaque en acier flexible et courbez la plateforme pour retirer le modèle.
- Page 26 Quand compenser les vibrations : En cas d’oscillation ou due ghosting perceptibles ; Après réglage de la tension de la courroie synchrone ; Au redémarrage d’un appareil resté longtemps inactif. Instructions : Cliquez sur [ ] - [ ] pour entrer à l’interface de nivellement et d’étalonnage. Choisissez [Nivellement] ou [Test de vibrations].
- Page 27 5. Maintenance 5.1 Suggestions sur l’utilisation de la plaque 1. La plaque en PEI thermolaquée doit être enduite de colle et accepte les matériaux PLA, PETG, PLA-CF, PETG-CF, ABS et ASA. Pas besoin de colle pour l’impression en TPU. Cette plaque est fournie avec l’imprimante.
- Page 28 6. Q et R Q1. Comment déboucher la buse ? Méthode 1 : cliquez sur [Charger] et chauffez la buse à la température requise pour le filament utilisé. Ensuite retirez le tube de guidage et vérifiez si le filament n’est pas plié et si son extrémité...
- Page 29 Pour savoir si elle est en place : 1. Veillez à enfoncer la buse jusqu’au fond et fermement. 2. Vérifiez si l’installation est correcte : a. Vérifiez la position des agrafes rouges droite et gauche. √ b. Vérifiez si la fente de la buse est de niveau avec le bas de l’extrudeuse (si le couvercle avant de celle-ci vous bloque la vue, vous pouvez le retirer pour regarder).
- Page 30 Q4. Que faire si en début d’impression l’extrudeuse bouge sans rien extruder après avoir cliqué sur le modèle pour l’imprimer ? 1. Regardez le tube pour vérifier si le filament est bien entré dans la buse. Sinon, cliquez sur [Charger] jusqu’à le voir émerger. 2.
- Page 31 Beaucoup de questions sont répondues dans le site Web officiel de Flashforge en anglais www.flashforge.com. Vous pouvez joindre l’équipe d’après-vente de Flashforge au téléphone de 8 à 17 h du lundi au samedi. Si vous nous appelez en dehors des heures de travail, nous répondrons à votre requête dès le jour ouvrable suivant.
- Page 32 Suivez-nous Adresse : 3rd Floor, Building 2, No. 8 South Daxing Street, Tangxia Town, Dongguan City, Guangdong Province Téléassistance : +86 579 82273989 support@flashforge.com...
