Sok AquaFast
Sok AquaFast dipasok, dirakit terlebih dahulu,
dan hendaknya tidak dibongkar sebelum pemasangan
B
1) Sok AquaFast cocok untuk digunakan pada bahan pipa berikut : -
• Pipa PVC (ukuran metrik)
•
PVC-O (pipa dengan tekanan kerja maksimum 16 bar)
•
PVC-U (pipa dengan tekanan kerja maksimum 10 bar)
• Pipa polietilena MDPE (PE80), HPPE/HDPE (PE100) – SDR17/17.6 & SDR11
Pipa penyangga hendaknya tidak digunakan dengan Aquafast untuk
pemasangan apa pun. Sok AquaFast juga dapat digunakan untuk menyambung
PVC Metrik dengan pipa PE.
Pemasangan Sok Aquafast :-
2) Periksa apakah bahan, diameter, dan ketebalan dinding pipa
(apabila digunakan pada PE) cocok untuk sok Aquafast.
Pastikan bahwa permukaan pipa bersih dan tidak ada tanda goresan yang dapat menjadi
jalur kebocoran di bawah gasket dan bahwa ujung potongan siku-siku.
3) Untuk membantu pemasangan, tandai kedua ujung pipa pada jarak sedikit lebih dari
separuh panjang keseluruhan sok Aquafast. (Lihat Gambar 1)
4) Geser sok Aquafast hingga rapat pada pipa yang sudah ada di tempat ataupun pipa yang
akan dipasang. (Lihat Gambar 2)
5) Luruskan kedua pipa dan sesuaikan celah setelan (Lihat Gambar 3), memastikan ini
berada di antara nilai minimum dan maksimum sebagaimana ditetapkan pada 'Tabel
Celah Setelan' berikut.
6) Dengan menggunakan tanda-tanda yang telah dibuat pada (3), geser sok Aquafast
ke posisi tengah di atas ujung pipa (Lihat Gambar 4) dan mulailah memasang baut.
7) Agar dapat bekerja dengan sok Aquafast, kencangkan baut secara merata sehingga
memberi setiap mur satu atau dua putaran sekaligus sampai rapat dengan ring
ujung secara merata. Untuk sok yang punya lebih dari 2 baut, kencangkan secara
diametris baut-baut yang berhadapan sehingga memberi mur-mur satu atau dua putaran
sekaligus sampai rapat dengan ring ujung secara merata.
(Lihat Gambar 5)
8) Kencangkan dengan menggunakan kunci pas yang cukup panjang untuk memastikan cukup
memberi pengungkitan sehingga menyebabkan penahan longgar secara
merata sampai penyambungan penghenti positif logam ke logam rapat.
Fitur "Penghenti Positif" logam ke logam pada sambungan Aquafast berarti bahwa
pemasangan selesai apabila komponen ring ujung, ring tengah, dan selongsong tengah
kesemuanya bersentuhan satu sama lain. Penghambat di antara
ring ujung dan ring tengah tidak perlu dipres betul-betul. (Lihat Gambar 6)
Pipa dengan Diameter Luar
Dari
63
22
180
G F E
TABEL CELAH SETELAN
Rekomendasi Celah Setelan
Hingga Min (mm)
160 20
315 30
D C A
Maks (mm)
30
50

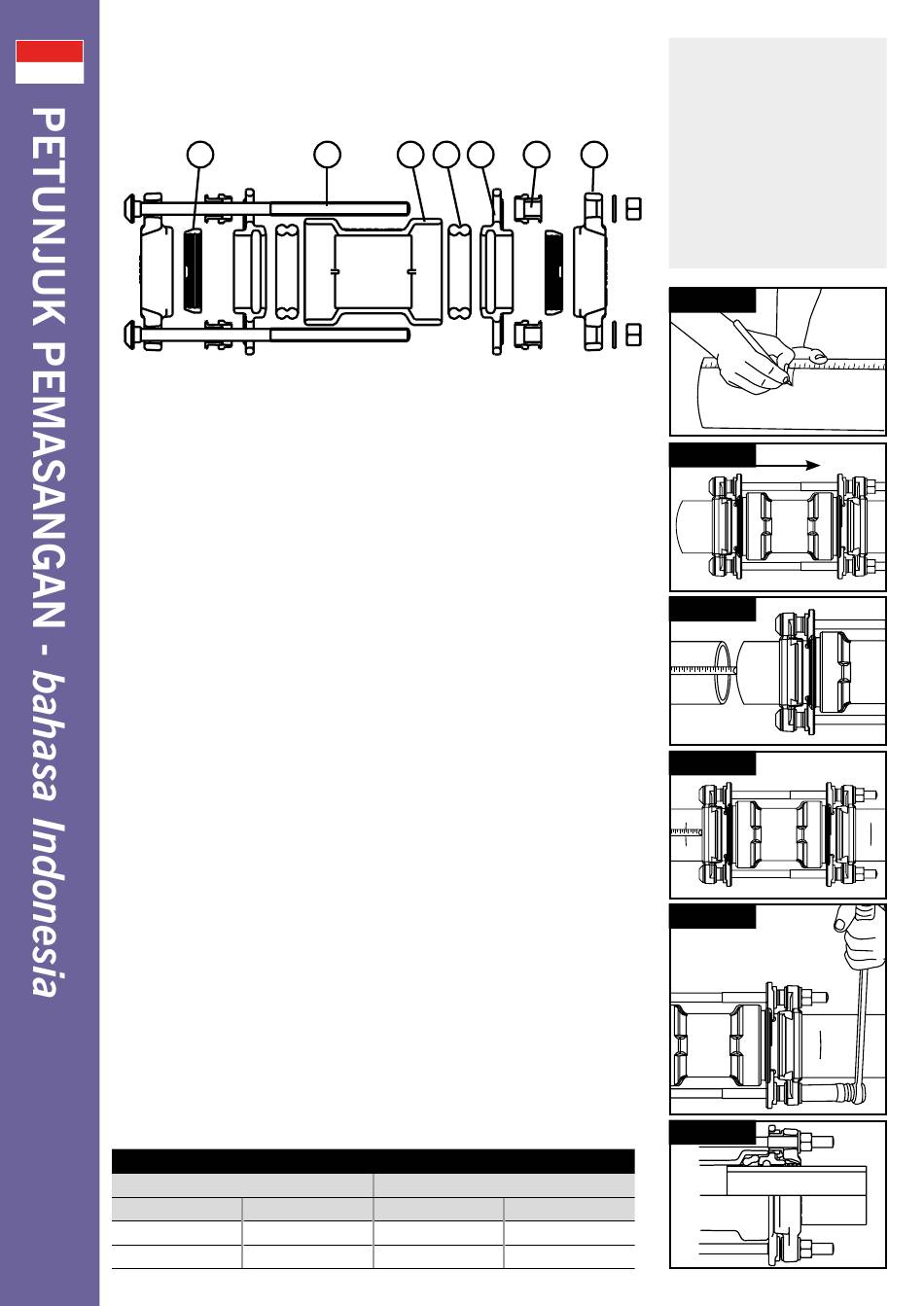

Komponen Sok Aquafast
A) Ring Ujung
B) Gripper
C) Penghambat
D) Ring Tengah
E) Gasket
F) Selongsong Tengah
G) Baut / Mur / Washer
Gambar 1
Gambar 2
Gambar 3
Gambar 4
Gambar 5
Gambar 6
