Whispbar K536W Instructions De Montage

Masquer les pouces
Télécharger ce manuel
Table des Matières
Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 37
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 3C
x 1
x 6
x 1
x 2
1
Fitting Kit
x 1
x 2
K536W
x 6
x 1
Table des Matières
loading

Manuels Connexes pour Whispbar K536W

Sommaire des Matières pour Whispbar K536W

  • Page 37: Première Installation

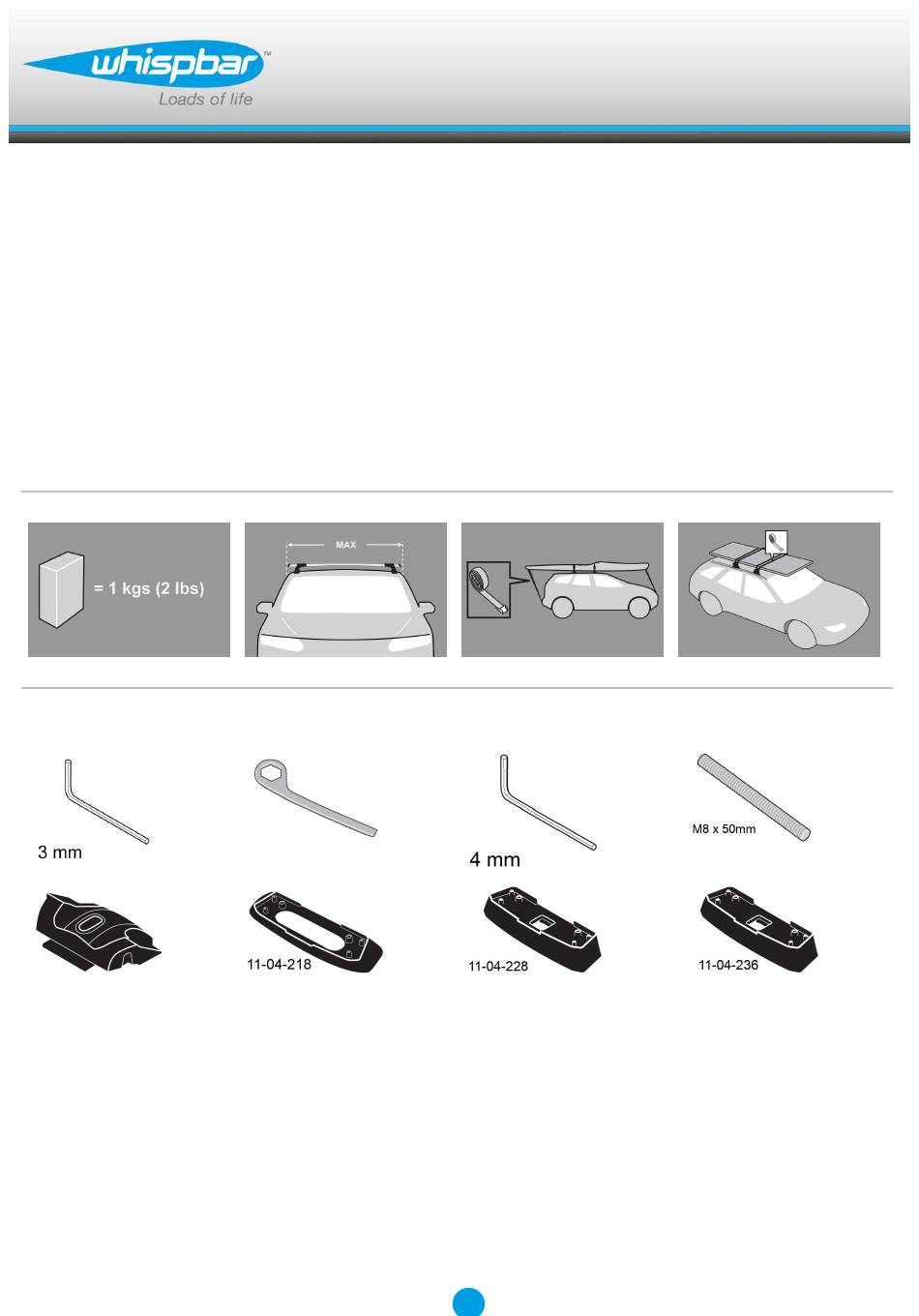

    Fitting Kit K536W Cette installation s'applique aux dispositifs à trois barres. Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D.
  • Page 38 Fitting Kit K536W Utiliser les clés pour retirer les caches Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
  • Page 39 Fitting Kit K536W Régler les barres sur la longueur (reportez- vous à l'arrière de ces instructions). Veuillez consulter l'arrière de ce manuel pour obtenir des informations relatives à votre véhicule en particulier. Serrer la vis de réglage jusqu'à 3 Nm (2.2 ft lb).
  • Page 40 Fitting Kit K536W Sélectionner le bloc interne en plastique (dans le kit de montage) et l'insérer dans le pied. Répéter l'opération pour tous les pieds. Consulter le dessous du coussin pour connaître le numéro de pièce. Il est important de placer les coussin à la bonne position sur le véhicule.

  • Page 41: Montage

    Fitting Kit K536W Placer des coussins en caoutchouc (fournis dans le kit de montage) sur le pied. La forme des coussins est susceptible de varier par rapport au modèle. S'assurer que le coussin s'intègre dans les orifices sous le pied.
  • Page 42 Fitting Kit K536W À l'aide d'une clé hexagonale de 5 mm, serrer la vis à pression sans tête M8 dans le point de montage fixe, tout en laissant 2 mm (1/2") visibles. Installer l'adaptateur sur le véhicule. Resserrer en utilisant la clé de 10 mm (3/8") fournie.
  • Page 43 Fitting Kit K536W Il est important de placer les vis à pression sans tête dans la bonne position sur le véhicule. A = M6 x 40mm (1 5/8") B = M6 x 60mm (2 3/8") C = M6 x 70mm (2 3/4") Insérer la vis à...
  • Page 44 Fitting Kit K536W Placer la rondelle M6 sur la vis à pression sans tête. Serrer le bouton en plastique. Le côté avec l'écrou apparent doit etre tourné vers l'avant. Veiller à ce que le bouton en plastique soit dans la position indiquée lorsqu'il est totalement serré.
  • Page 45 Fitting Kit K536W Vérifier que la barre transversale est solidement fixée au véhicule. Utiliser les touches pour installer et verrouiller les couvercles ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
  • Page 46 Fitting Kit K536W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Page 47 Fitting Kit K536W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.

  • Page 88: Garantie Limitée À Vie

    Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
  • Page 89 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
