ES Instrucciones de montaje para el

sistema de transporte.

F F F F

Instructions de montage pour Basic

Carrier

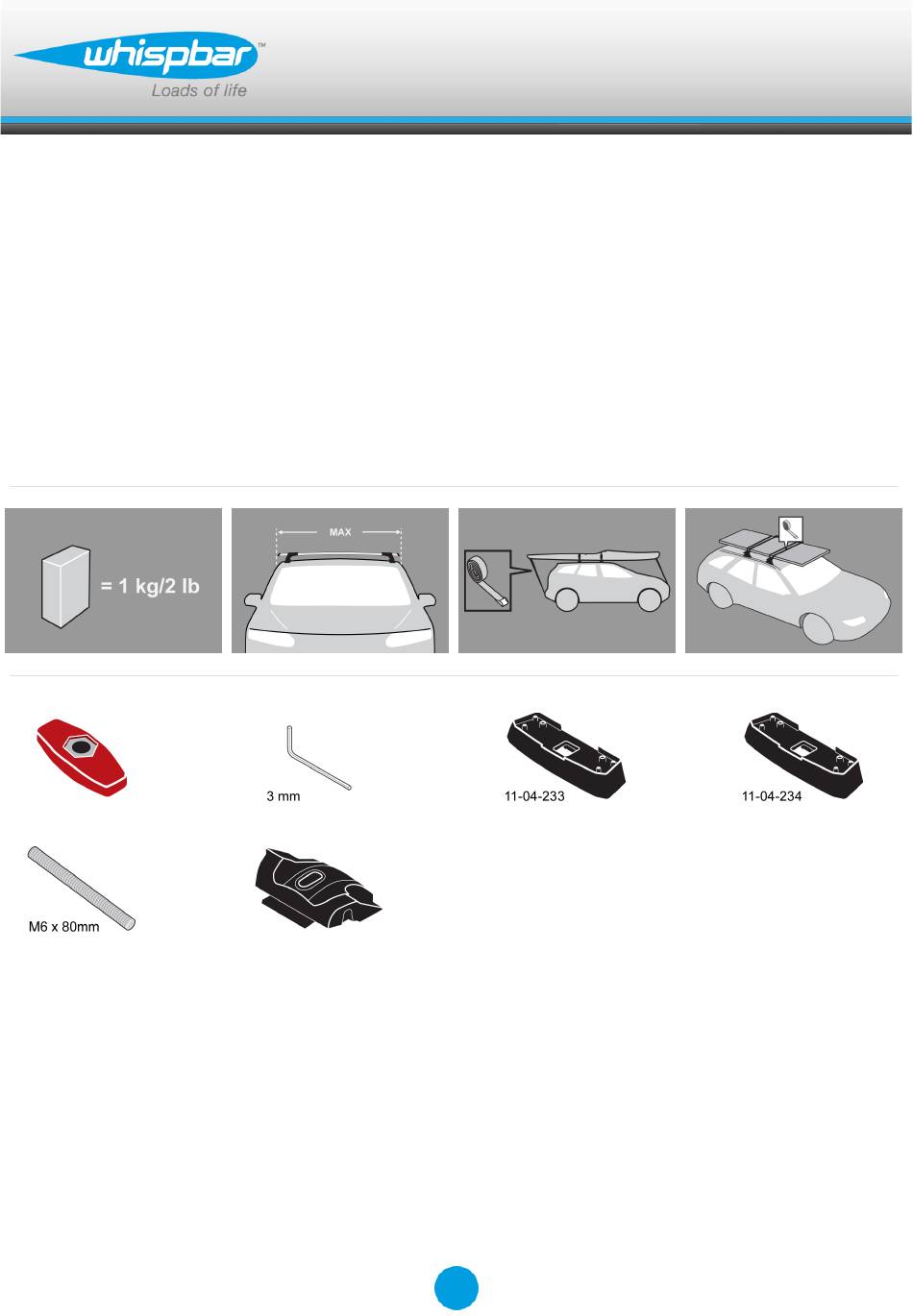

GB Fitting Instructions for Basic Carrier

x 4

Revision No:

1.1B

x 1

x 4

Fitting Kit

x 2

K571

x 2

Sommaire des Matières pour Whispbar K571

Page 1 K571 Fitting Kit ES Instrucciones de montaje para el sistema de transporte. F F F F Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier Revision No: 1.1B...
Page 2 Fitting Kit K571 MAX lbs MAX lbs W/P WHD W/P WHD 1 Series E82, 2dr Coupe 07-+ 1 Series E82, 2dr Coupe 07-+ 1 Series E82, 2dr Coupe 07-+ 1 Series E82, 2dr Coupe 07-+ 1 Series E82, 2dr Coupe 08-+...
Page 3 First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. These instructions show type A crossbar fitted. They also apply to type B, C and D. This kit fits type A, B, C and D. Use keys to remove covers.
Page 4 Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted equally. Attaches to factory-fitted mounting points Please check the rear of this manual for information relating specifically to your vehicle.
Page 5 Tighten adjusting screw to 5 Nm (3.7 ft lb). Remove clamp block by pressing backwards. Select plastic internal block (from fitting kit) and insert into foot. Repeat for all legs.
Page 6 Fitment Open or remove fixed-point covers. Select grubscrews and screw into the vehicle's fixed points. Do not over tighten. Repeat for all four positions. Refer to the underside of the pad for the part number.
Page 7 It is important to put the pads in the correct position on the vehicle. Letters refer to the pad part numbers and position. Pad Part Number: A = 11-04-233 B = 11-04-234 Ensure the fixed-point covers sit vertically in the recess in the pads. Place crossbars on pads ensuring the pads fit into the holes underneath the foot and the grubscrew pass through the hole in the foot.
Page 8 Tighten the red plastic knob. The side with the nut showing should be facing up. Ensure the red plastic knob is in the position shown when fully tightened. Repeat for all legs. Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers...
Page 9 Fitting Kit K571 CAUTION: CAUTION: CAUTION: CAUTION: Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is applied to the crossbars.
Page 10 Fitting Kit K571 Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
Page 11 Fitting Kit K571 A loaded roof rack system can alter the performance of your vehicle. Be especially aware of the effects of side winds, changing of direction, and braking performance. Avoid rapid acceleration and deceleration. Drive carefully. Note that the total height of the vehicle increases when upright loads are carried.
Page 12 Fitting Kit K571 Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et Ce kit correspond aux types A, B, C et D.
Page 13 Fitting Kit K571 Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
Page 14 Fitting Kit K571 Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Retirer le bloc de fixation en appuyant vers l'arrière. Sélectionner le bloc interne en plastique (dans le kit de montage) et l'insérer dans le pied. Répéter l'opération pour tous les pieds.
Page 15 Fitting Kit K571 Montage Ouvrir ou retirer les couvercles à point fixe. Sélectionner vis sans tête et les visser dans l'orifice central. Ne pas trop serrer. Répéter l'opération pour les quatre positions. Consulter le dessous du coussin pour connaître le numéro de pièce.
Page 16 Fitting Kit K571 Il est important de placer les coussin à la bonne position sur le véhicule. Les lettres font référence aux numéros de pièces des coussins et à leur position. Numéro de pièce de fixation : A = 11-04-233 B = 11-04-234 Veiller à...
Page 17 Fitting Kit K571 Serrer le bouton en plastique rouge. Le côté avec l'écrou apparent doit etre tourné vers l'avant. Veiller à ce que le bouton en plastique rouge soit dans la position indiquée lorsqu'il est totalement serré. Répéter l'opération pour tous les pieds.
Page 18 Fitting Kit K571 ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis sont bien serrées sont bien serrées sont bien serrées...
Page 19 Fitting Kit K571 Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
Page 20 Fitting Kit K571 S'assurer que toutes les charges sont solidement attachées avec des sangles non élastiques. Vérifier régulièrement pendant les longs trajets. Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de...
Page 21 Fitting Kit K571 Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Estas instrucciones muestran la barra de techo tipo A montada. También se aplican a los tipos B, C y D.
Page 22 Fitting Kit K571 Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
Page 23 Fitting Kit K571 Apriete el tornillo de ajuste a 5Nm (3.7 ft lb). Retire la pieza central del pie de la barra presionando hacia atrás. Seleccione el bloque interno de plástico (del kit de fijación) y introdúzcalo en el pie de la barra.
Page 24 Fitting Kit K571 Montaje Abra o retire las cubiertas de los puntos de fijación. Seleccione los tornillos y en enrósquelos en el los puntos de fijación del vehículo. No apriete demasiado. Repita para todas las cuatro posiciones. La referencia de la almohadilla está en la...
Page 25 Fitting Kit K571 Es importante colocar los almohadilla en la posición correcta en el vehículo. Las letras se refieren a la referencia de las almohadillas. Referencia del gancho: A = 11-04-233 B = 11-04-234 Asegúrese de que las cubiertas de los puntos de fijación se mantienen...
Page 26 Fitting Kit K571 Apriete la rosca roja de plástico. El lado con la tuerca visible debe estar hacia arriba. Asegúrese de que la rosca roja de plástico esté en la posición demostrada. Repita para todos los pies de barra. Asegúrese de que la barra esté fijada al vehículo de forma segura.
Page 27 Fitting Kit K571 ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos están apretados. están apretados. están apretados. están apretados.
Page 28 Fitting Kit K571 Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
Page 29 Fitting Kit K571 Retire todos los objetos sueltos o que puedan soltarse, antes de iniciar el transporte. Asegúrese de que toda la carga esté sujetada de forma segura con cintas no elásticas. Verifique regularmente en viajes largos. Transportar carga en el techo del vehículo cambia el comportamiento del mismo.
Page 30 Fitting Kit K571 Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.com...
Page 31 Fitting Kit K571 BMW 1 Series E82, 2dr Coupe 07-+ (AU) -470mm 270mm 825mm 815mm -18 1/2" 10 5/8" 32 1/2" 32 1/16ths" BMW 1 Series E82, 2dr Coupe 07-+ (EU) -470mm 270mm 825mm 815mm -18 1/2" 10 5/8" 32 1/2"...
Page 32 Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components.
Page 33 à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
Page 34 Whispbar donde adquirió el producto, que le dará las instrucciones necesarias sobre cómo proceder en este caso. Si no es posible comunicarse con el concesionario de Whispbar, o este no puede reparar el defecto, el comprador original deberá...
