InstallatIon
InstallatIon
8.3.3 Contrôle du débit (à effectuer lors de la première mise en
service de la pompe à chaleur)
Mesurer la température de départ eau et de retour eau côté source
primaire. Déterminer la différence de température à partir des
deux valeurs trouvées sur les tuyaux de raccordement à la pompe
à chaleur sous le calorifugeage. Le diagramme (fig. g) indique
l'écart de température pour le débit nominal.
Risque d'endommagement !
!
Sur le WPM II, le paramètre 12 (Source) de la
liste de mise en service doit être réglé sur "Ethy-
lène-glycol", sinon la pompe à chaleur est ar-
rêtée par le contrôleur de protection contre le
gel en cas de températures inférieures à 7°C.
La température d'entrée source est indiquée sur l'af-
ficheur du gestionnaire de la pompe WPM II au niveau
du paramètre Info Temp.

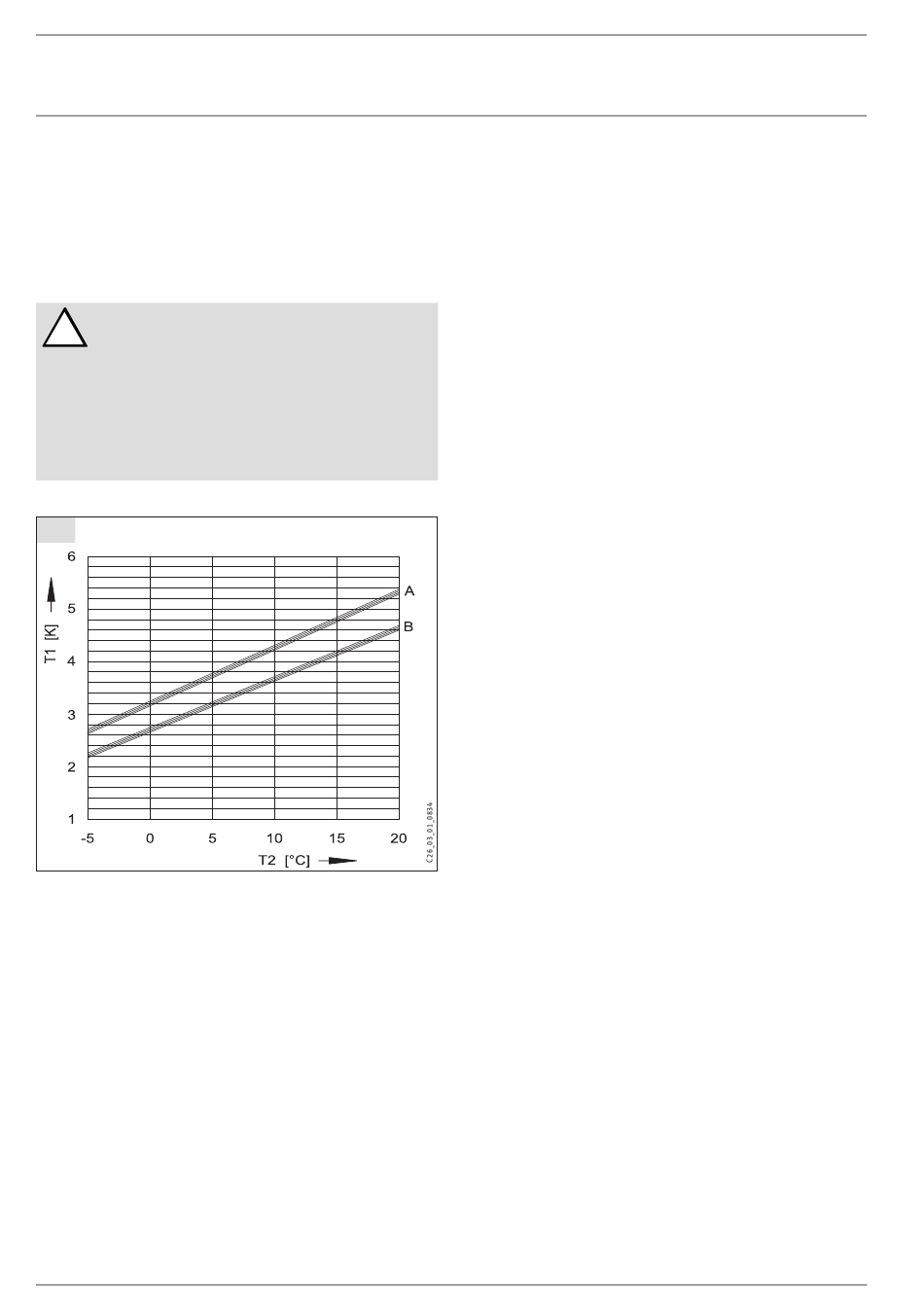

g
Ecart de la température pour un débit normal
A Eau glycolée = Départ chauffage 35 °C
B Eau glycolée = Départ chauffage 50 °C
T1 Différence de température
T2 Température d'entrée source
8.4 montage de l'installation de distribution de
chauffage
8.4.1 L'installation de distribution de chauffage (circuit de chauffage)
est à réaliser conformément aux normes et prescriptions en vigueur.
L'équipement technique de sécurité d'une installation de chauffage
doit satisfaire aux exigences de la norme DIN EN 12828.
Protection des conduites d'eau de chauffage contre le gel et
l'humidité (uniquement en cas d'installation à l'extérieur). Les
conduites de départ et de retour doivent être protégées contre le
gel par un calorifugeage suffisant et contre l'humidité par la pose
dans des gaines (voir fig. d)
Respecter l'épaisseur d'isolant nécessaire indiquée dans les pres-
criptions relatives aux installations de chauffage.
10 | wPf 20/27/40/52/66
Une protection supplémentaire contre le gel est assurée par le
circuit de protection antigel intégré dans la pompe à chaleur ;
pour une température du condenseur de + 8 °C, ce circuit démarre
automatiquement la pompe de circulation dans le circuit de la
pompe à chaleur et garantit ainsi une circulation dans toutes les
pièces en contact avec l'eau. Lorsque la température chute dans le
ballon tampon, la pompe à chaleur est automatiquement mise en
marche au plus tard lorsque la valeur est inférieure à + 5 °C.
Les travaux de contrôle d'étanchéité, de rinçage minutieux, de
remplissage et de purge soignée de l'installation de chauffage doi-
vent être effectués avant le raccordement à la pompe à chaleur.
Lors du remplissage de l'installation avec de l'eau de chauffage,
respecter VDI 2035, feuille 1. Cela signifie, en particulier,
— que la somme de l'ensemble de l'eau de remplissage et de com-
plément ne doit pas dépasser le triple du volume nominal de
l'installation de chauffage pendant la durée de vie de l'instal-
lation,
— que la somme des substances alcalinoterreuses dans l'eau doit
être < 3,0 mol/m³,
— que la dureté totale de l'eau doit être < 16,8° d. L'eau doit être
adoucie si les exigences ci-dessus ne sont pas remplies.
Si le volume spécifique de l'installation est > 20 l/ kW de puissance
calorifique (p. ex. pour des installations avec ballon tampon), l'eau
doit être systématiquement adoucie
Veiller au bon raccordement du départ et du retour.
Mettre en place un calorifugeage conforme aux prescriptions pour
installations de chauffage.
8.4.2 Ballon tampon
Pour garantir un fonctionnement optimal de la pompe à
chaleur, il est conseillé d'installer un ballon tampon. Ce
ballon tampon a pour fonction d'effectuer la séparati-
on hydraulique des circuits pompe à chaleur et chauffage.
Si p. ex. le débit dans le circuit de chauffage est réduit par des
robinets thermostatiques, le débit dans le circuit de la pompe à
chaleur reste constant.
8.4.3 Pompe de circulation (circulateur ballon tampon)
En cas d'utilisation d'un ballon tampon, il convient de tenir compte
des pertes de charges du condenseur, des conduites de liaison, des
coudes, des vannes, etc. lors du dimensionnement de la pompe
de circulation à monter.
8.4.4 Pompe de circulation (circulateur chauffage)
Si on n'emploie pas de ballon tampon, le circulateur pour le circuit
de chauffage devra être dimensionné en fonction des pertes de
charge du condenseur. Le débit pour DT = 10 K de la pompe à cha-
leur (voir "Caractéristiques techniques") doit, pour chaque mode
de fonctionnement de l'installation de chauffage, être assuré par
l'installation d'une soupape différentielle.
