6. Une fois les liaisons effectuées, enclencher l'une dans l'autre les deux
coquilles de l'adaptateur.
REMARQUE : si on veut séparer les deux coquilles, il suffit d'employer un
petit tournevis à lame plate, d'insérer cette dernière dans une des fentes
en poussant les pattes vers le bas et de tirer sur une des moitiés.
7. Rétablir l'alimentation au fusible ou au disjoncteur.
REMARQUE : attendre environ 1 minute pour donner le temps au
dispositif de se charger. Si les lumières s'allument et le témoin clignote
lorsqu'on passe la main devant la lentille, le détecteur a été correctement
installé. Dans le cas contraire, se reporter à la section DIAGNOSTIC DES
ANOMALIES.
Ce détecteur a été réglé en usine et ne requiert normalement aucun
ajustement. Le cas échéant, se reporter à la section RÉGLAGES.
RÉGLAGES
Délai d'éteinte : ce réglage devrait être effectué en cours d'installation.
Il permet de déterminer la période pendant laquelle les lumières restent
allumées après le dernier mouvement détecté. On peut choisir un délai d'une
durée variant de 30 secondes à 20 minutes.
REMARQUE : une fois le courant rétabli, il faut allouer au dispositif une
période de « réchauffement » de deux minutes avant de procéder à ce
réglage.
TIME DELAY
20 MIN.
30 SEC.
10
Cadran de réglaga du délai
DIAGNOSTIC DES ANOMALIES
• Les lumières ne s'allument pas
- Le fusible ou le disjoncteur sont hors tension : les mettre sous
tension. S'assurer également que les charges commandées soient
en état de s'allumer (lampes ou ballasts fonctionnels, commutateurs
intégrés sous tension, etc.).
- Le détecteur est mal installé ou défectueux : s'assurer que le
dispositif soit correctement raccordé et procéder à une inspection
visuelle pour détecter d'éventuels problèmes.
- La lentille est sale ou obstruée : procéder à une inspection visuelle et,
au besoin, nettoyer la lentille ou éliminer l'obstruction.
• Les lumières ne s'éteignent pas
- Le détecteur est mal installé ou défectueux : s'assurer que le
dispositif soit correctement raccordé et procéder à une inspection
visuelle pour détecter d'éventuels problèmes.
- Le détecteur est installé trop près d'une bouche de chauffage ou
de climatisation : fermer la bouche de CVC ou déplacer le détecteur.
- La tension de ligne a chuté : en procédant aux vérifications requises,
s'assurer que la tension de ligne ne soit pas inférieure à 100 V.
• Les lumières s'allument et s'éteignent trop rapidement
- Le détecteur est installé trop près d'une bouche de chauffage ou
de climatisation : fermer la bouche de CVC ou déplacer le détecteur.
- Le délai d'éteinte est mal réglé : le régler à la durée voulue.

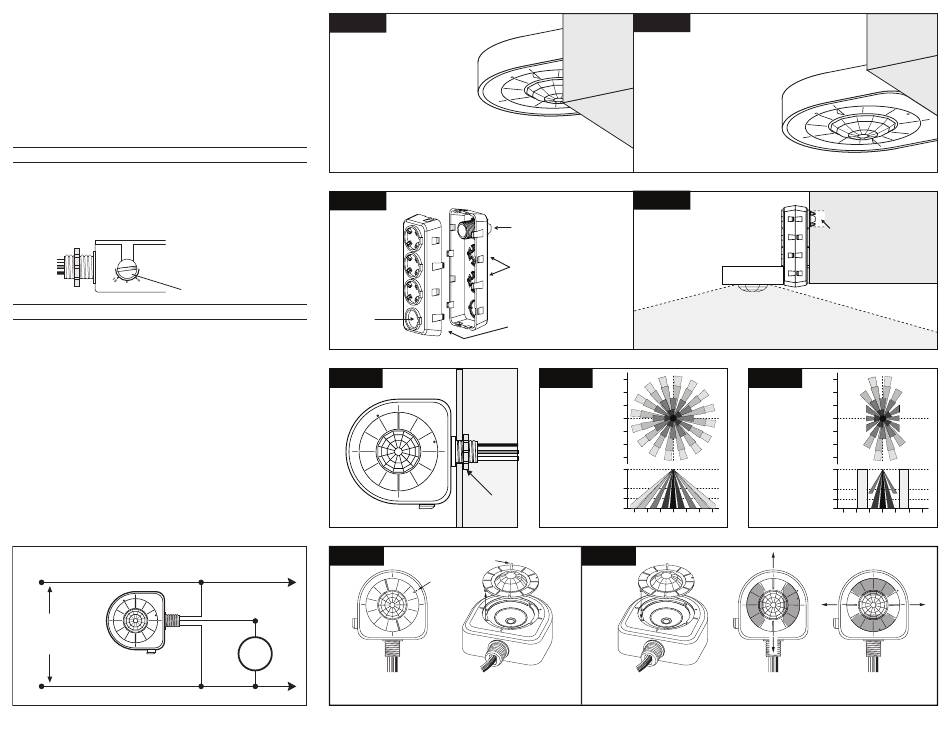

Schéma de câblage
Actif (Noir)
Noir
Ligne
120-347 V c.a.,
50/60 Hz
Détecteur
Blanc
Neutre (Blanc)
Figure 1A
INCORRECT
Détecteur installé trop haut
Faisceaux extérieurs obstrués
Champ de vision limité
Figure 2A
Adapteur
OSFOA-00W
Débouchure
pour le
détecteur
(non clavetée)
Figure 3
Figure 6A
Rouge
Noir
Charge
Blanc
Aligner les alvéoles
Le raccord fileté s'insère
dans les logements ou
boîtes par des orifices
standards
Autres débouchures
clavetées pour modifier
la hauteur
Les fils passent du détecteur
au logement ou à la boîte par
l'adaptateur
Figure 4
Intérieur du
Détecteur
logement
˚
360
de luminaire
ou de la boîte
Vue du
électrique
dessus
Fils
Vue
latérale
Contre-écrou
Languette
Alvéoles
Tirer sur les languettes pour
˚
retirer la lentille de 360
Figure 1B
CORRECT
Détecteur installé à 2,5 cm
ou moins du bord inférieur
Aucune obstruction
Champ de vision optimal
Figure 2B
Adapteur
OSFOA-00W
Détecteur
L'adaptateur permet d'installer le
détecteur de façon à lui assurer
un champ de vision optimal
Figure 5
9,1 m (30,0 pi)
6,1 m (20,0 pi)
Allée
3,0 m (10,0 pi)
Vue du
0
dessus
3,0 m (10,0 pi)
6,1 m (20,0 pi)
9,1 m (30,0 pi)
0
6,1 m (20,0 pi)
latérale
9,1 m (30,0 pi)
12,2 m (40,0 pi)
9,1 m
6,1 m
3,0 m
0
3,0 m
6,1 m
9,1 m
(30,0 pi)
(20,0 pi)
(10,0 pi)
(10,0 pi)
(20,0 pi)
(30,0 pi)
Figure 6B
Aligner les alvéoles pour
Tourner vers la droite pour orienter
insérer la lentille d'allée
la lentille en fonction de l'allée
Orifice
standard
(12,7 mm/
0,5 po)
9,1 m (30,0 pi)
6,1 m (20,0 pi)
3,0 m (10,0 pi)
0
3,0 m (10,0 pi)
6,1 m (20,0 pi)
9,1 m (30,0 pi)
0
É
É
T
T
Vue
A
A
6,1 m (20,0 pi)
G
G
È
È
R
R
9,1 m (30,0 pi)
E
E
S
S
12,2 m (40,0 pi)
9,1 m
6,1 m
3,0 m
0
3,0 m
6,1 m
9,1 m
(30,0 pi)
(20,0 pi)
(10,0 pi)
(10,0 pi)
(20,0 pi)
(30,0 pi)
PK-93439-10-05-5A
