BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W
Bandeaux/poignées architecturaux verticaux & horizontaux

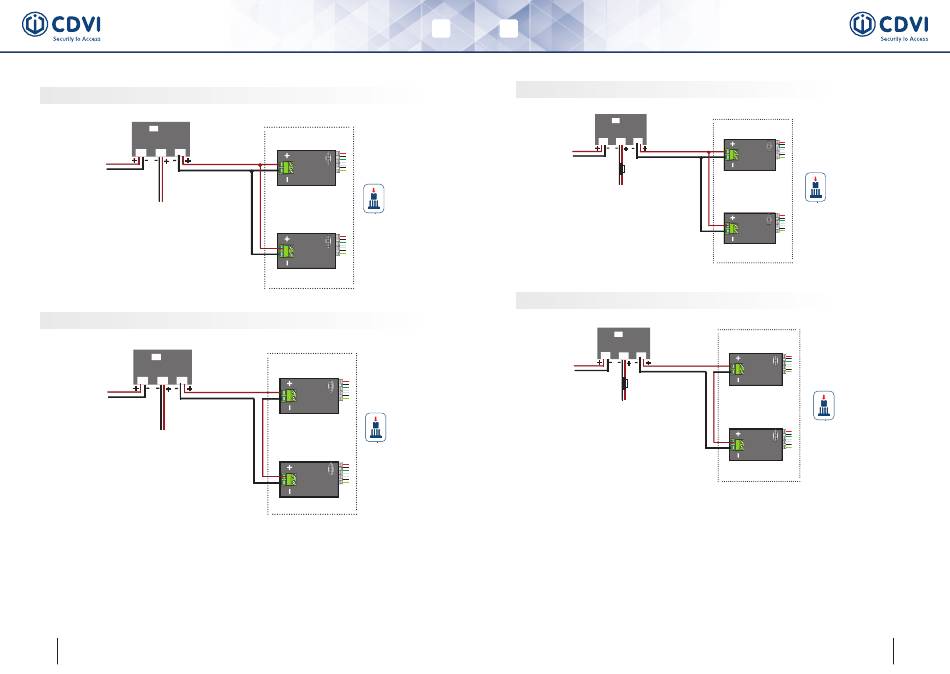

SYNOPTIQUE 2 :
Montage N°1 : Alimentation 24V DC avec BRC
BRC
I1
P2 P1 P3
Télécommande
UGCIS
0,4W
Entrée d'alimentation
24V DC / 11,5W
GAMME BO600RP / BO600RH/ P600RP
Ventouses 2 x 300 KG
Montage N°2 : Alimentation 48V DC avec BRC48
BRC48
I1
P2 P1 P3
Télécommande
UGCIS
0,4W
Entrée d'alimentation
48V DC / 11,5W
GAMME BO600RP / BO600RH/ P600RP
Ventouses 2 x 300 KG
Le boitier BRC est indispensable à la conformité NFS61-937 et doit être réarmé en appuyant sur le
bouton l1 situé à l'intérieur du boitier.
20
FR
VENTOUSE N°1
Respecter la
configuration
24V DC
VENTOUSE N°2
VENTOUSE N°1
Respecter la
configuration
24V DC
VENTOUSE N°2
BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W
FR
Bandeaux/poignées architecturaux verticaux & horizontaux
SYNOPTIQUE 1 :
Montage N°1 : Alimentation 24V DC avec BRC et BBG
BRC
I1
P2 P1 P3
Télécommande
UGCIS
BBG
0,4W
Entrée d'alimentation
24V DC / 11,5W
GAMME BO600RP / BO600RH/ P600RP
Ventouses 2 x 300 KG
Montage N°2 : Alimentation 48V DC avec BRC48 et BBG
BRC48
I1
P2 P1 P3
Télécommande
UGCIS
BBG
0,4W
Entrée d'alimentation
48V DC / 11,5W
GAMME BO600RP / BO600RH/ P600RP
Ventouses 2 x 300 KG
Le boitier BRC est indispensable à la conformité NFS61-937 et doit être réarmé en appuyant sur le
bouton l1 situé à l'intérieur du boitier.
Le BBG doit être placé à proximité de l'issue de secours et être accessible dans le sens de
l'évacuation.
VENTOUSE N°1
Respecter la
configuration
24V DC
VENTOUSE N°2
VENTOUSE N°1
Respecter la
configuration
24V DC
VENTOUSE N°2
