9. MODE DE RACCORDEMENT DES CÂBLES ET EXEMPLE DE RACCORDEMENT
9-1 MODE DE RACCORDEMENT DES CÂBLES
Méthodes de raccordement du câblage entre les unités intérieure et extérieure, du câblage de mise
à la terre et du câblage de la commande à distance
• Le câblage reliant les unités et le fil de mise à la terre
Raccordez le câblage reliant les unités et le fil de mise à la terre qui a été passé dans l'unité à l'étape
"5. INSTALLATION DE L'UNITÉ INTÉRIEURE". Ce faisant, réunissez le câblage reliant les unités et le
fil de mise à la terre à l'aide du (petit) serre-fils fourni (4), puis serrez-les bien à l'aide du (petit) serre-fils
fourni (4). (Reportez-vous à la Fig. 22)
• Câblage de la commande à distance (une commande à distance n'est pas nécessaire pour l'unité esclave
en mode de système à fonctionnement simultané.)
Raccordez le câblage de commande à distance aux borniers (P
Ce faisant, serrez bien le câblage de commande à distance à l'aide du (petit) serre-fils fourni (4).
(Reportez-vous à la Fig. 22)
Unité
extérieure
Alignez les numéros.
1
Câblage
2
de mise
3
à la terre
Méthode de raccordement du bornier
de câblage reliant les unités
En cas d'utilisation de la borne
d'alimentation en combinaison
avec les autres câblages
de raccordement
1
2
3
Veillez à traiter correctement
l'isolation à la partie des bornes
des fils afin d'éviter que les
bornes n'entrent en contact
les unes avec les autres.
ATTENTION
• Placez le câblage électrique et fixez bien le couvercle de la boîte de commande.
(Des câbles électriques coincés et la séparation du couvercle de la boîte de commande peuvent entraîner
une décharge électrique ou un incendie.)
• Après avoir raccordé le câblage, fixez le mastic ou le matériau d'isolation (non fourni) sur le trou de passage
des câbles pour ne laisser aucune ouverture et éviter que de petits animaux ne pénètrent à l'intérieur.
• Acheminez les câbles à basse tension (câblage de commande à distance) de manière à laisser un
espace d'au moins 50 mm par rapport aux câbles à haute tension (câbles d'interconnexion reliant les
unités intérieure et extérieure) et au fil de mise à la terre afin de ne pas les faire passer ensemble au
même endroit.
Sinon une interférence électrique (parasites extérieurs) pourrait provoquer un dysfonctionnement ou une
panne.
18
Unité
Bornier de câblage
intérieure
reliant les unités
1
2
3
Borne
de terre
Câblage de
mise à la terre
Câblage
des unités
et P
).
1
2
< Méthode de fixation du câblage >
3
1
2
Code de commande
à distance
Petite attache
(accessoire) (4)
Petite attache (accessoire) (4)
(3 emplacements)
Coupez tout matériau excédent
après avoir effectué le serrage.
Câblage de la commande à distance
Bornier pour la commande

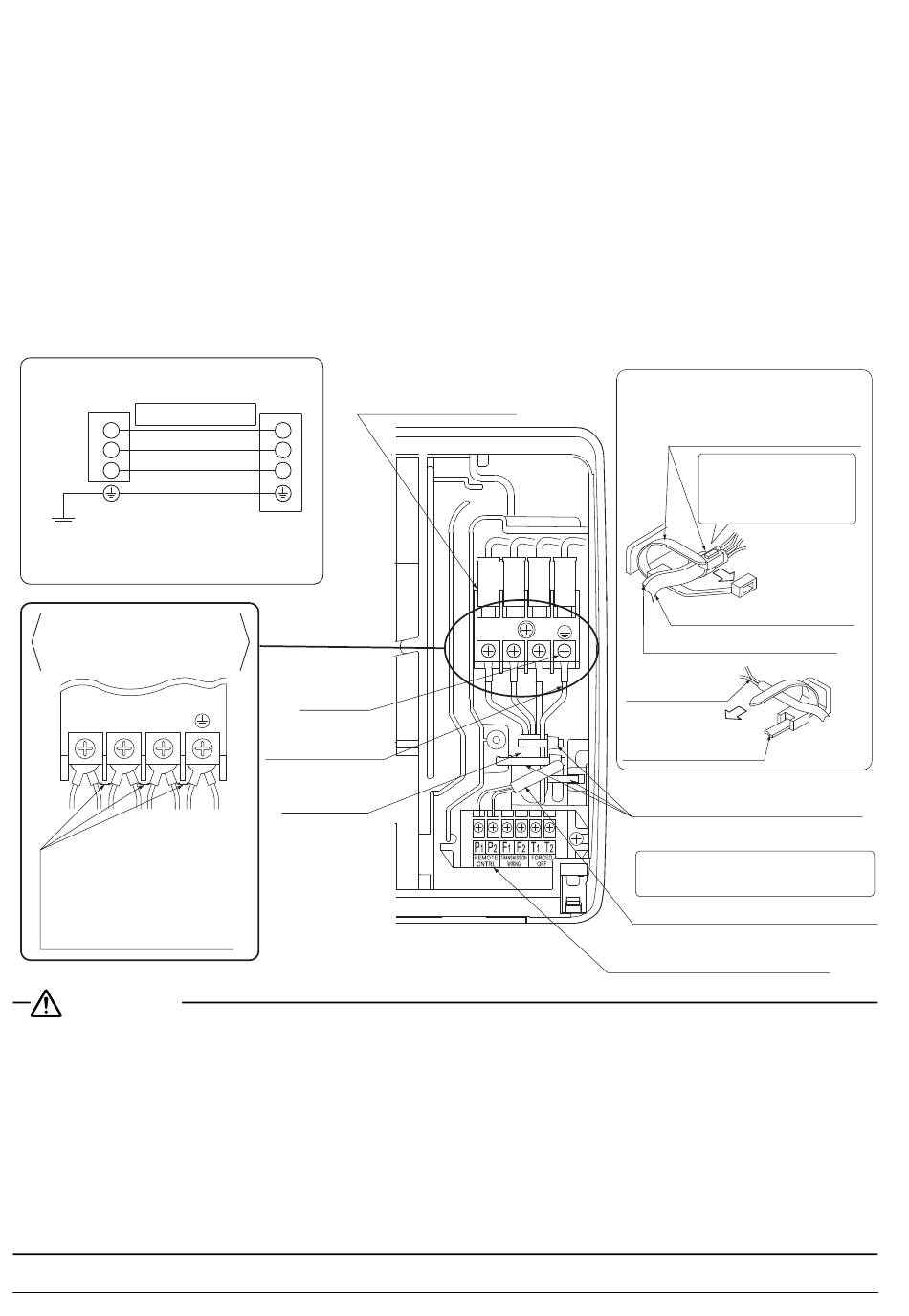

Fig. 22
à distance (6P)
Petite attache (accessoire) (4)
Fixez après avoir serré le
câblage reliant les unités
et le câblage de mise à la terre.
Câblage reliant les unités
Câblage de mise à la terre
