SURVEILLANCE DE LA PRESSION DE DOSAGE
5.1
Dosage teach-in

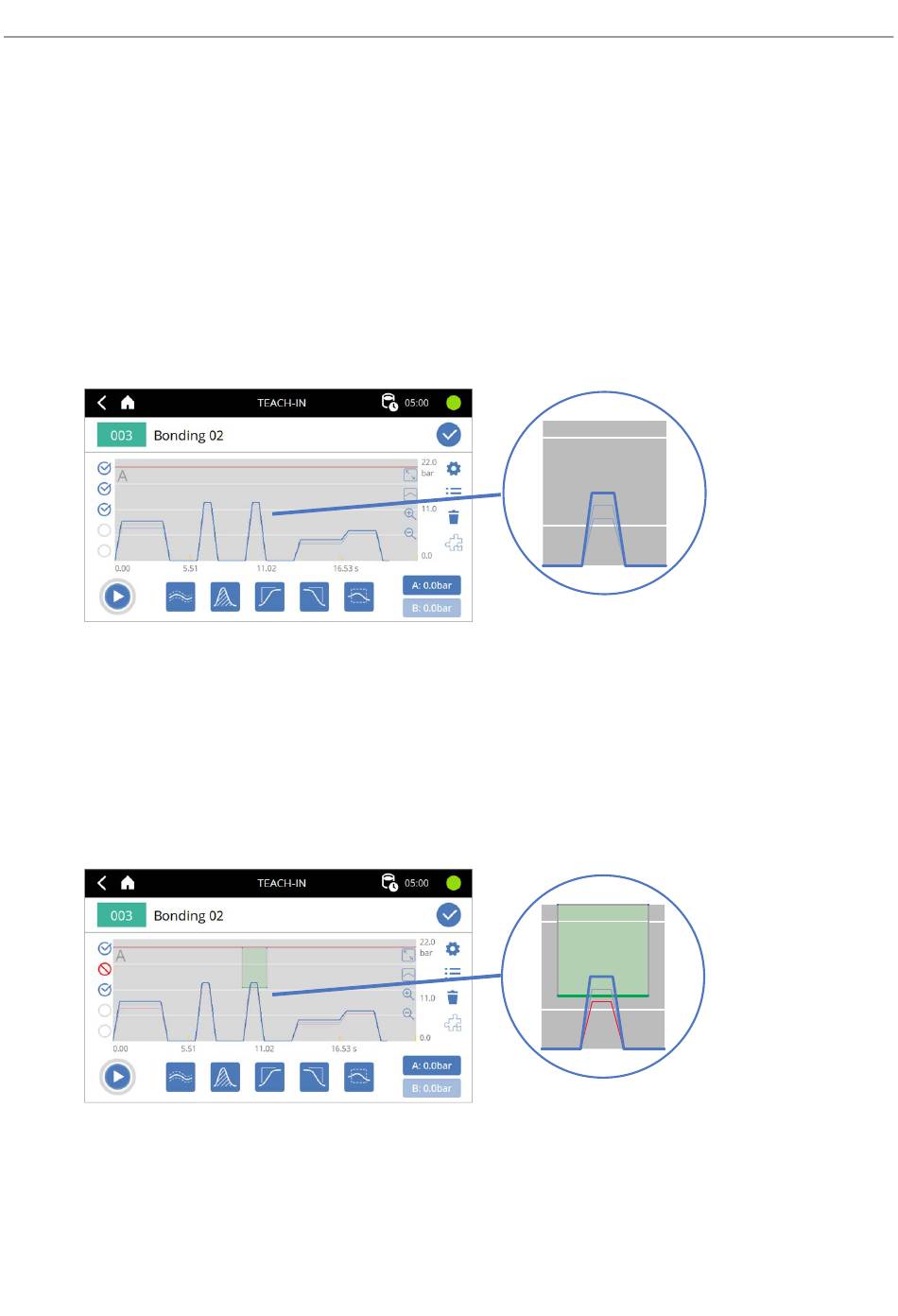

La Fig. 142 représente l'écran teach-in après l'exécution de trois dosages teach-in
consécutifs. Dans cet exemple, un dosage de cordon, un dosage de point et un dosage de
point et de cordon ont été effectués par une commande externe.
La courbe de pression du dernier dosage est représentée par une ligne bleue épaisse et les
courbes de pression passées par une ligne bleu clair fine (voir la vue détaillée).
Cinq dosages teach-in peuvent être enregistrés au maximum. Si plus de cinq dosages sont
effectués, le plus ancien dosage teach-in est automatiquement écrasé. Le nombre maximal
de dosages teach-in peut être défini dans les réglages (voir chapitre 5.3 (page 80)).
Fig. 142
Les unités de surveillance souhaitées peuvent à présent être placées sur le diagramme en
cliquant dessus. Tous les dosages teach-in doivent alors correspondre aux consignes des
unités de surveillance placées.
Sur la Fig. 143, une zone de contrôle dont le bord vert doit être coupé par la courbe de
pression a été insérée à titre d'exemple. Si cela ne se produit pas, l'affichage d'état et la ligne
de la courbe de pression sont représentés en rouge. Le teach-in peut être enregistré
uniquement si tous les dosages teach-in sont valides.
Fig. 143
74 / 120
eco-CONTROL EC200 2.0
Le deuxième
dosage ne coupe
pas la ligne verte de
la zone de contrôle.
INST-0014213 / E
