Installation
ATTENTION : RISQUE D'ENDOMMAGEMENT DE L'ÉQUIPEMENT
Ne pas utiliser le capteur de débit, le tuyau de raccordement ou l'arbre du registre comme point de levage. Cela pourrait
endommager les éléments.
AVIS : Il n'est pas recommandé d'installer l'appareil à des altitudes supérieures à 2 000 m.
La bouche d'air commandée par ventilateur doit être suspendue à la structure du bâtiment dans un plan horizontal, le panneau
d'accès inférieur étant orienté vers le bas.
Ne pas obstruer les panneaux d'accès inférieurs ou le couvercle du boîtier de commande monté sur le côté. Utiliser la méthode
de montage prescrite pour les gaines rectangulaires conformément au cahier des charges. Une autre méthode consiste à faire
appel à des sangles de suspension situées aux deux extrémités de la bouche d'air commandée par ventilateur, correctement

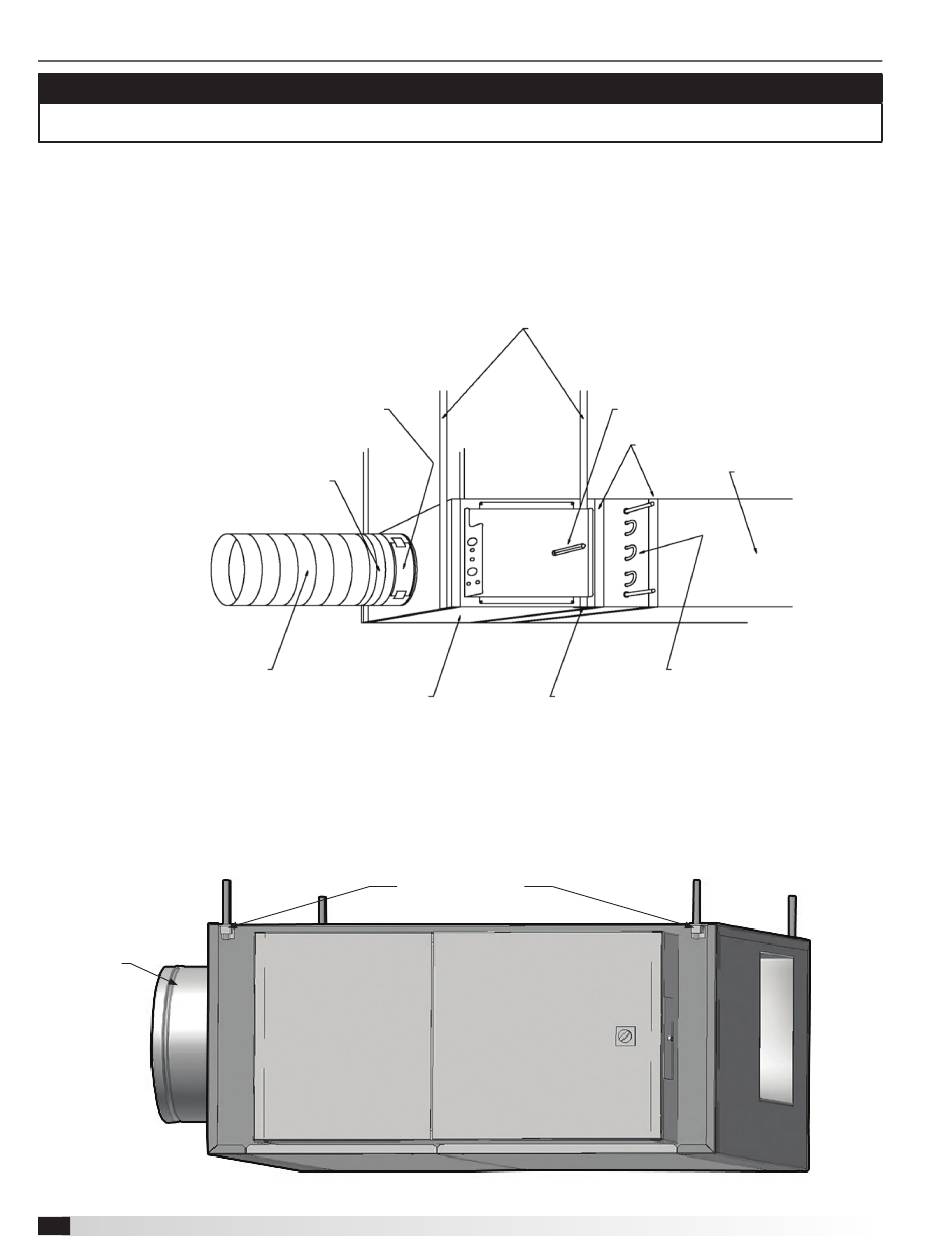

dimensionnées pour supporter le poids de l'appareil. (Voir la Figure 1.)
Utilisation de dispositifs
de suspension à sangles
Sangle de compression sur le
conduit flexible pour assurer
Minimum de 3 diamètres de gaine
droite recommandé à l'entrée de la
bouche d'air
Les bouches d'air commandées par ventilateur peuvent également être suspendues à l'aide de supports de suspension fournis
par l'usine et installés sur place, ainsi que de tiges de suspension (non fournies) installées sur place. (Voir la Figure 2.)
Entrée d'air
principale
4
Bouches d'air commandées par ventilateur
Figure 1 - Sangles de suspension
Capteur de débit d'air
l'étanchéité du joint
Bouche d'air de base
Figure 2 - Supports et tiges de suspension en option
Supports et tiges de suspension
Dispositifs de suspension à sangles métalliques fixés à
la structure du bâtiment
Plier sous un minimum de 1 po et visser au fond du
caisson avec une vis à tôle de 1/2 po de long
(5/16 po minimum)
Arbre de registre
Raccords à glissement et à entraînement
Gaine
Serpentin d'eau chaude en option
