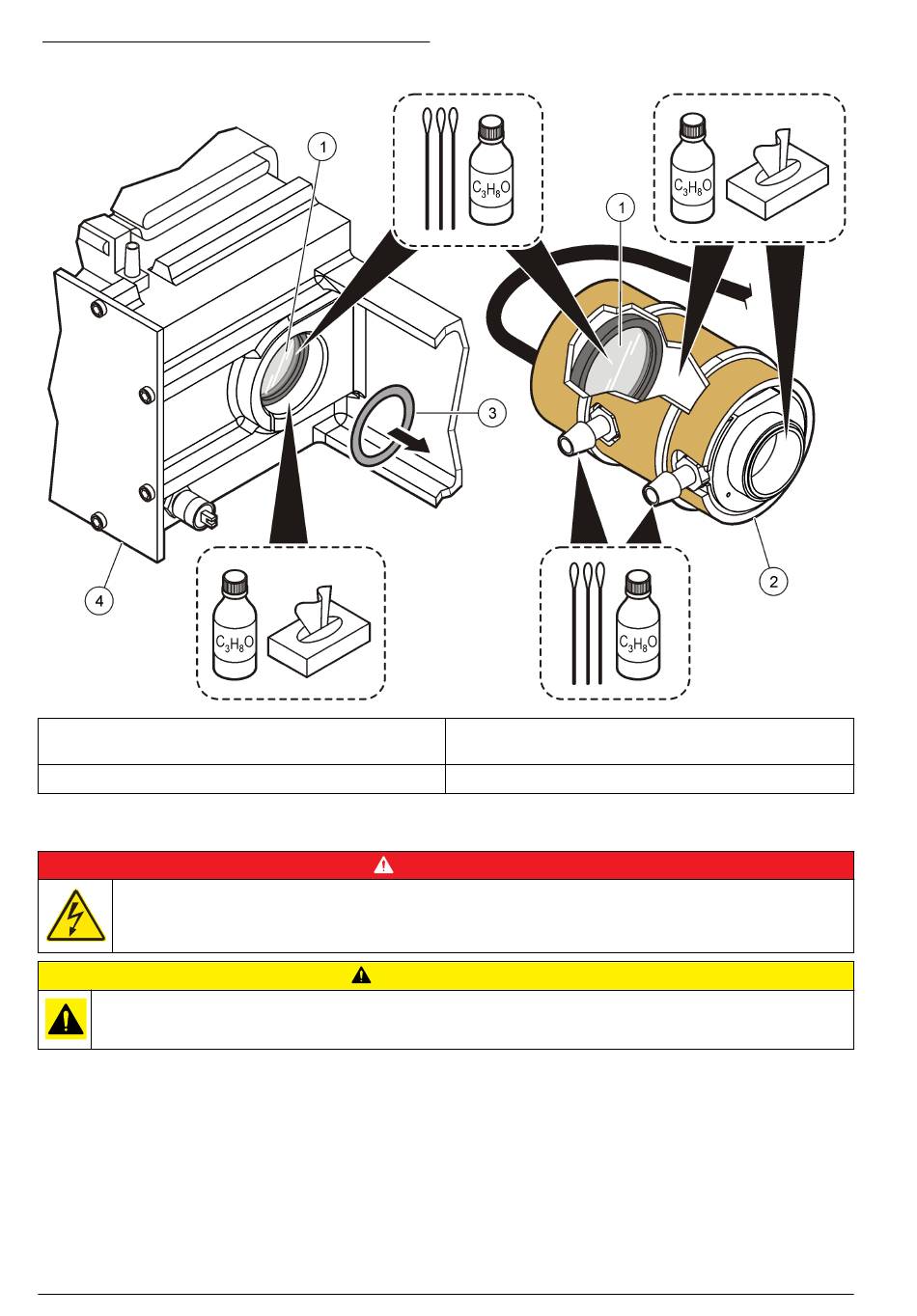

Figure 17 Nettoyage de la cellule infrarouge
1 Vitre en saphir
2 Bloc miroir infrarouge

Test de pression et de fuite

Risque d'électrocution Avant d'effectuer cette tâche de maintenance, coupez l'alimentation de
l'instrument et des relais.
Si les contacts de relais sont reliés à une tension c.a., coupez l'alimentation principale de l'analyseur
avant d'ouvrir la porte supérieure.
Réalisez un test de pression et de fuite pour vous assurer que les joints toriques sont installés
correctement et scellent le bloc cellule infrarouge.
1. Déposez la conduite de sortie du bloc cellule infrarouge, puis rebranchez-la.
2. Contrôlez les bulles dans la conduite en U du séparateur gaz-liquide. Si les bulles se déplacent
systématiquement d'avant en arrière, c'est que les joints toriques de la cellule assurent une
étanchéité suffisante.
Remarque : L'échec de ce test peut également révéler une fissure dans le condenseur ou une fuite d'un
raccord du séparateur gaz-liquide.
146 Français
3 Joint torique (entre le bloc banc et le bloc miroir
infrarouge)
4 Bloc banc infrarouge
D A N G E R
A T T E N T I O N
