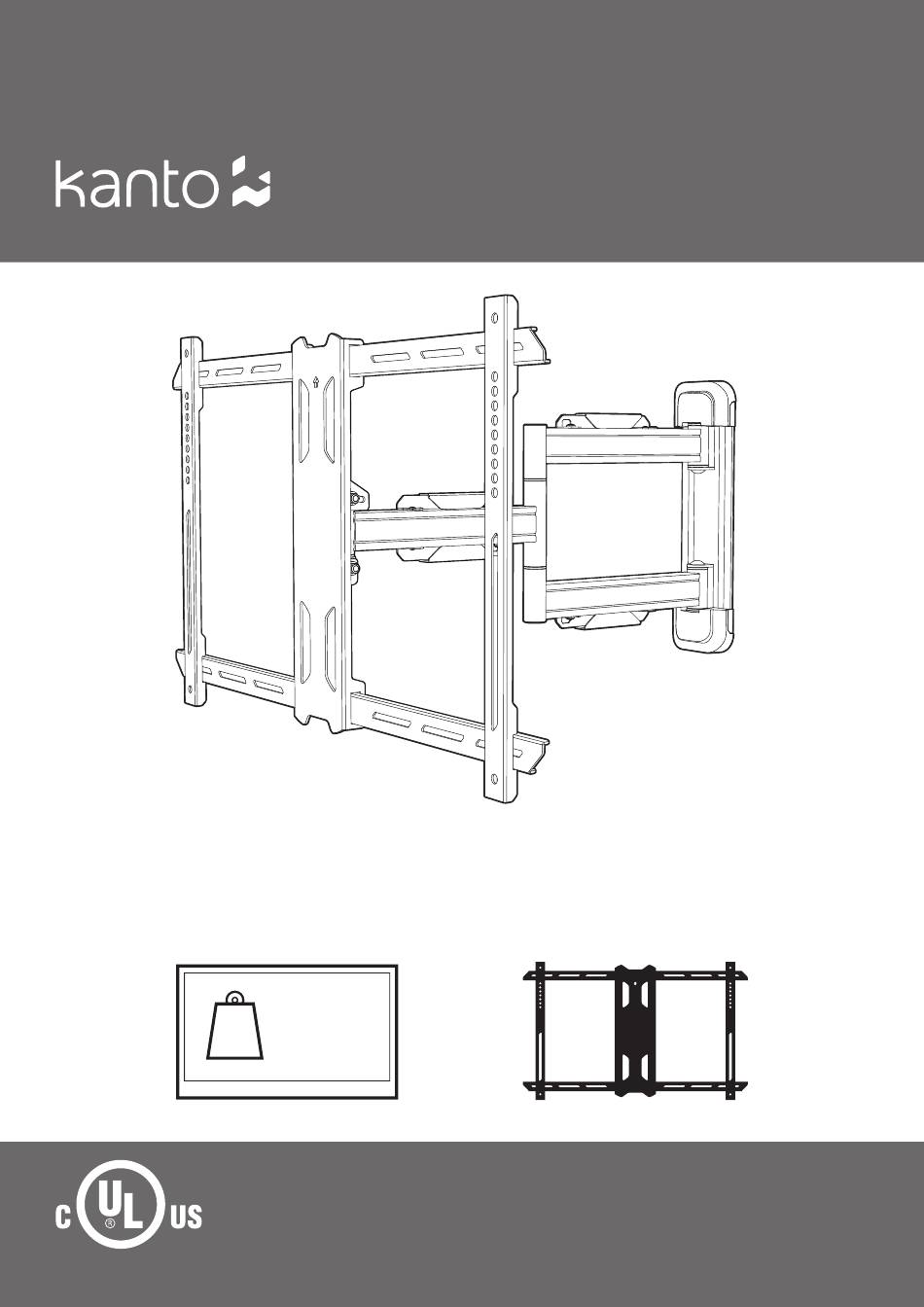

User Manual
Manuel de l'utilisateur
Manual del usuario
RCAS170
SINGLE STUD ARTICULATING TV MOUNT
SUPPORT DE TÉLÉVISEUR ARTICULANT À UN MONTANT
SOPORTE DE TELEVISOR ARTICULADO DE ESPÁRRAGO ÚNICO
88 lb
200 x 75
-
600 x 400
(40 kg)
VESA COMPLIANT
Supporting your digital lifestyle ™
Supportant votre mode de vie digital™
Apoyando su estilo de vida digital™
Publicité
Manuels Connexes pour Kanto RCAS170
Sommaire des Matières pour Kanto RCAS170
- Page 1 User Manual Manuel de l’utilisateur Manual del usuario RCAS170 SINGLE STUD ARTICULATING TV MOUNT SUPPORT DE TÉLÉVISEUR ARTICULANT À UN MONTANT SOPORTE DE TELEVISOR ARTICULADO DE ESPÁRRAGO ÚNICO 88 lb 200 x 75 600 x 400 (40 kg) VESA COMPLIANT Supporting your digital lifestyle ™...
- Page 2 Use with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall you plan to affix the Kanto mount to must be able to support more than 5 times the weight of the television and the mount combined.
- Page 3 Supplied Parts and Hardware Pièces et matériels fournis Piezas y hardware suministrados TEMPLATE MODЀLE MODELO A: M5 x 16 mm B: M5 x 25 mm C: M6 x 16 mm D: M6 x 25 mm E: M8 x 20 mm J: M5 / M6 F: M8 x 35 mm G: M8 x 50 mm...
- Page 4 Project Overview Le projet, en bref Descripción del proyecto Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor Select Spacers for Irregular TVs IMPORTANT!: Please read Choisissez les entretoises pour téléviseurs irregulières this entire document before Seleccione los espaciadores para televisores irregulares attempting assembly.
- Page 5 TV. with curved TVs, and TVs that have Kanto provides several sizes and lengths of recessed mount holes, protrusions, or screws. This guide will help you select the inputs in the way.
- Page 6 2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares Optional Optionnel Opcional Spacers can be used to provide clearance around protrusions on the back of your TV, or to accommodate a curved TV. You may need to use longer screws. Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à...
- Page 7 3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor WARNING / AVERTISSEMENT / PRECAUCIÓN Do not lay the TV face down on its front. Use a wall or TV stand. Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur. No deje el televisor posado sobre la pantalla.
- Page 8 3. cont'd 10 mm 13 mm...
- Page 9 4a. Mount Wall Plate Assembly (Wood Stud Wall) Montez l'ensemble de plaque murale (montant en bois) Monte el ensamblaje de la placa de pared (muro de madera) 2.5” (65 mm) 7/32” (5.5 mm) Mount height depends on TV size, viewing position, and personal preference.
- Page 10 4b. Mount Wall Plate Assembly (Concrete Wall) Montez l’ensemble de plaque murale (mur en béton) Monte el ensamblaje de la placa de pared (muro de concreto) 2.5” (65 mm) 3/8” (10 mm) Mount height depends on TV size, viewing position, and personal preference.
- Page 11 5. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor 5 mm 13 mm...
- Page 12 6. Level TV Nivellez le téléviseur Nivelar el televisor 13 mm...
- Page 13 7. Finalize Adjustments Finalisez les ajustements Finalice los ajustes 10 mm...
- Page 14 8. Manage Cables Gérez les câbles Organice los cables...
- Page 15 YU Passive 5.25” YU Passive 4” SX22 SX26 SP26PL / SP32PL SP32PL SP26PL SP26PL SP9 / SP6HD S6 / S4 / S2 SE6 / SE4 / SE2 kantoaudio.com Kanto Audio @kantoaudio Kanto Solutions kantoaudio Kanto Living...
- Page 16 Kanto Living Inc. (Kanto) garantiza que el equipo que fabrica está libre de defectos en materiales el período de garantía limitada de 10 anõs. Si el equipo falla debido a tales defectos y se notifica a Kanto dentro de los 10 anõs a partir de la fecha de envío con un comprobante de la factura original de un distribuidor autorizado, Kanto proporcionará, a su elección, piezas de repuesto o reemplazará...
