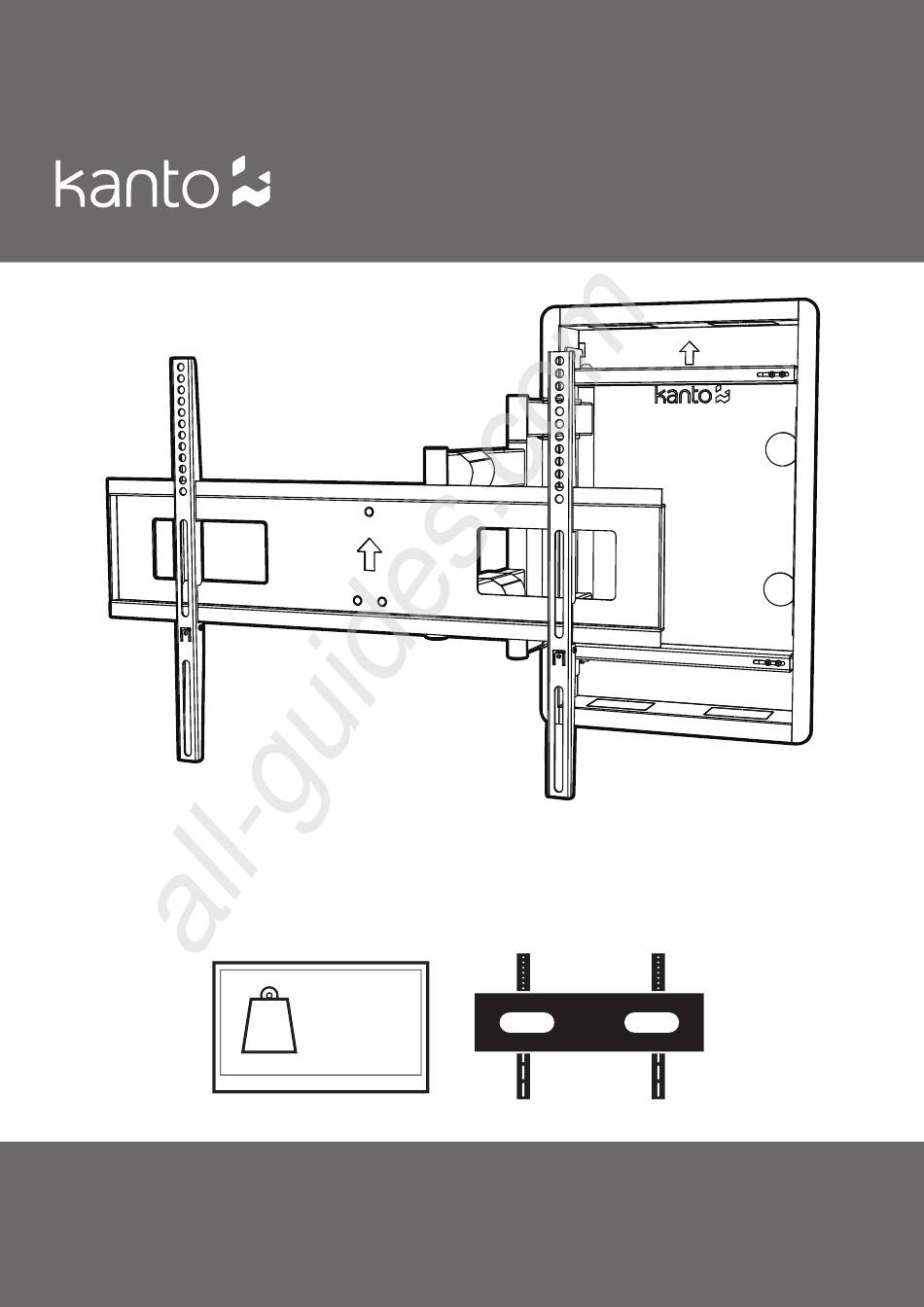

User Manual
Manuel de l'utilisateur
Manual del usuario
R500
RECESSED ARTICULATING TV MOUNT
SUPPORT DE TÉLÉVISEUR ARTICULANT ENCASTRÉ
MONTAJE ARTICULADO EMPOTRABLE PARA TELEVISOR
100 x 100
-
600 x 400
135 lb
46 − 80"
(62 kg)
VESA
COMPLIANT
Supporting your digital lifestyle ™
Supportant votre mode de vie digital™
Apoyando su estilo de vida digital™
Publicité
Manuels Connexes pour Kanto R500
Sommaire des Matières pour Kanto R500
- Page 1 All manuals and user guides at all-guides.com User Manual Manuel de l’utilisateur Manual del usuario R500 RECESSED ARTICULATING TV MOUNT SUPPORT DE TÉLÉVISEUR ARTICULANT ENCASTRÉ MONTAJE ARTICULADO EMPOTRABLE PARA TELEVISOR 100 x 100 600 x 400 135 lb 46 − 80”...
- Page 2 Use with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall you plan to affix the Kanto mount to must be able to support more than 5 times the weight of the television and the mount combined.
- Page 3 All manuals and user guides at all-guides.com Supplied Parts and Hardware Pièces et matériels fournis Piezas y hardware suministrados TEMPLATE MODЀLE PLANTILLA A: M5 x 15 mm B: M5 x 25 mm C: M6 x 15 mm D: M6 x 25 mm E: M8 x 20 mm F: M8 x 35 mm G: M8 x 50 mm...
- Page 4 All manuals and user guides at all-guides.com Project Overview Le projet, en bref Descripción del proyecto Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor Select Spacers for Irregular TVs IMPORTANT!: Please read Choisissez les entretoises pour téléviseurs irregulières this entire document before...
- Page 5 TV. with curved TVs, and TVs that have Kanto provides several sizes and lengths of recessed mount holes, protrusions, or screws. This guide will help you select the inputs in the way.
- Page 6 All manuals and user guides at all-guides.com Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares Optional Optionnel Opcional Spacers can be used to provide clearance around protrusions on the back of your TV, or to accommodate a curved TV.
-
Page 7: Attach Tv Brackets Attachez Les Équerres De Téléviseur
All manuals and user guides at all-guides.com 3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor WARNING / AVERTISSEMENT / PRECAUCIÓN Do not lay the TV face down on its front. Use a wall or TV stand. Ne posez pas la téléviseur sur son front. - Page 8 All manuals and user guides at all-guides.com 4. Cut Opening in Wall Coupez l'ouverture dans le mur Corte la abertura en la pared Mount height depends on TV size, viewing position, and personal preference. La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.
- Page 9 All manuals and user guides at all-guides.com 5. Insert Mount and Mark Lag Bolt Holes Insérez le support et marquez les trous de tire-fond Inserte el montaje y marque los orificios Some force will be required to push the mount into the wall. Side lag bolt tabs need to bend inward to assist with mount placement.
- Page 10 All manuals and user guides at all-guides.com 6. Drill Holes and Install Mount Percez les trous et installez le support Perfore los orificios e instale el montaje WARNING / AVERTISSEMENT / PRECAUCIÓN Do not drill all the way through the stud. Do not drill past 1.4” (36 mm). Ne percez pas un trou jusqu’au bout du montant.
- Page 11 All manuals and user guides at all-guides.com 7. Insert Mount and Mark Lag Bolt Holes Insérez le support et marquez les trous de tire-fond Inserte el montaje y marque los orificios...
- Page 12 All manuals and user guides at all-guides.com 8. Install Mount Arms Installez les bras de montage Instale los brazos del montaje WARNING / AVERTISSEMENT / PRECAUCIÓN Do not drill all the way through the stud. Do not drill past 1.4” (36 mm). Ne percez pas un trou jusqu’au bout du montant.
- Page 13 All manuals and user guides at all-guides.com 8. cont'd 13 mm...
-
Page 14: Attach Tv Plate Attachez La Plaque De Tèlèviseur Fije La Placa De Televisor
All manuals and user guides at all-guides.com 9. Attach TV Plate Attachez la plaque de tèlèviseur Fije la placa de televisor 0.20 in / 5 mm 9.2 * Hardware pre-assembled at factory: remove for installation Matériel pré-assemblé à l'usine: enlever pour l'installation Hardware pre-ensamblado en fábrica: quitar para la instalación 13 mm... - Page 15 All manuals and user guides at all-guides.com 10. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor 10.1 13 mm 10.2...
- Page 16 All manuals and user guides at all-guides.com 11. Finalize Adjustments Finalisez les ajustements Finalice los ajustes 11.1 11.2* +10°/−5° Adjust Arm Tension (Optional) Réglez la tension des bras (Optionnel) Ajuste la tensión de los brazos (Opcional)
- Page 17 All manuals and user guides at all-guides.com 12. Manage Cables Gérez les câbles Organice los cables 12.1 12.2...
- Page 18 All manuals and user guides at all-guides.com...
- Page 19 SP26PL To learn more about all our audio products, visit www.kantoaudio.com Pour apprendre plus au sujet de tous nos produits audio, visitez www.kantoaudio.com Para aprender más sobre todos nuestros productos de audio, visite www.kantoaudio.com Kanto Audio @kantoaudio kantoaudio Kanto Living...
-
Page 20: Garantie Limitée À L'acheteur Initial
5 anõs. Si el equipo falla debido a tales defectos y se notifica a Kanto dentro de los 5 anõs a partir de la fecha de envío con un comprobante de la factura original de un distribuidor autorizado, Kanto proporcionará, a su elección, piezas de repuesto o reemplazará el equipo, siempre y cuando el equipo no haya sido sometido a abuso o modificaciones mecánicas, eléctricas u otras.
