Sommaire des Matières pour Beamz PANTHER 70

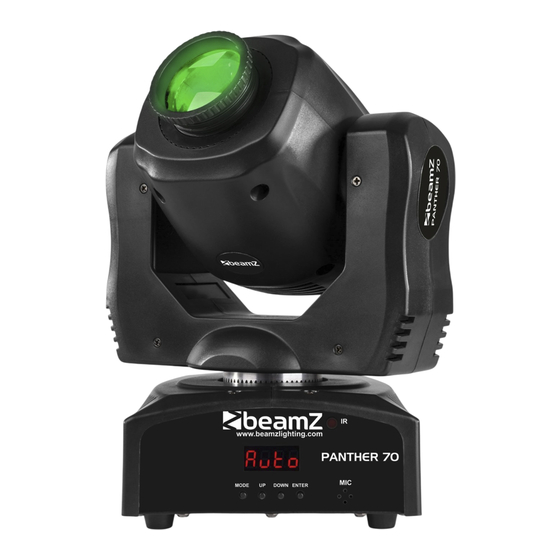

- Page 1 150.430 V1.0 PANTHER 70...
- Page 2 SAFETY INSTRUCTIONS ........................................................3 UNPACKING INSTRUCTION ......................................................... 4 POWERSUPPLY ............................................................4 RIGGING ................................................................. 4 DMX512 CONTROL ............................................................ 5 REMOTE CONTROL ..........................................................5 CLEANING ..............................................................5 REPLACING THE FUSE .......................................................... 6 TROUBLE SHOOTING ..........................................................6 VEILIGHEIDSINSTRUCTIES ......................................................... 7 UITPAKKEN ..............................................................8 AANSLUITSPANNING ..........................................................
- Page 3 INSTRUCTIONS DE SECURITE ......................................................19 INSTRUCTIONS DE DEBALLAGE ....................................................20 ALIMENTATION ............................................................20 FIXATION ..............................................................20 GESTION DMX512 ............................................................21 TELECOMMANDE ............................................................21 NETTOYAGE ...............................................................21 REMPLACEMENT DU FUSIBLE ...................................................... 22 RESOLUTION DE PROBLEMES ....................................................... 22 INSTRUKCJA BEZPIECZENSTWA ....................................................23 ROZPAKOWYWANIE INSTRUKCJI ....................................................24 ZASILACZ ..............................................................
- Page 4 Before carrying out any operations with the unit, carefully read this instruction manual and keep it with care for future reference. It contains important information about the installation, usage and maintenance of the unit. Unpack and check carefully that there is no transportation damage before using the unit •...
- Page 5 Immediately upon receiving the product, carefully unpack the carton, check the contents to ensure that all parts are present, and have been received in good condition. Notify the shipper immediately and retain packing material for inspection if any parts appear damage from shipping or the package itself shows signs of mishandling.
- Page 6 If you are using a standard DMX controller, you can connect the DMX output of the controller directly to the DMX input of the first unit in a DMX chain. Always connect the output of one unit with the input of the next unit until all units are connected. At the last unit, you must close the DMX line with a terminating resistor.
- Page 7 Check that power is turned on. Check cables and connections. Fuse blown or internal fault. Replace mean fuse or contact Beamz support or Beamz authorized service partner. Do not remove base or yoke covers. Do not attempt to replace a fuse or carry out any repairs or...
- Page 8 Lees deze gebruiksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van het apparaat. Uitpakken en zorgvuldig controleren of er geen transportschade is voordat u het apparaat gebruikt. •...
- Page 9 Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal.
- Page 10 Als u gebruik maakt van een standaard DMX-lichtstuurtafel, kunt u de DMX uitgang van de lichtstuurtafel rechtstreeks aansluiten op de DMX ingang van het eerste apparaat. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende apparaat totdat alle apparaten zijn aangesloten.
- Page 11 Reinig het apparaat indien nodig. LED's defect Ontkoppel het apparaat en neem contact op met de Beamz Support of met een door Beamz geautoriseerde servicepartner. Instellingen van de voedingsspanning komen Ontkoppel het apparaat. Controleer de niet overeenkomen met de lokale instellingen en corrigeer mogelijke fouten wisselspanning en frequentie.
- Page 12 Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie sie zum späteren Gebrauch auf. Sie enthält wichtige Informationen über die Installation, den Gebrauch und die Wartung des Gerätes. Vor der Inbetriebnahme des Gerätes auspacken und sorgfältig auf Transportschäden prüfen. •...
- Page 13 Packen Sie den Karton sofort nach Erhalt sorgfältig aus, überprüfen Sie seinen Inhalt, um sicherzustellen, dass alle Teile vorhanden sind und in gutem Zustand erhalten wurden. Bei Transportschäden oder fehlenden Teilen ist der Verkäufer unverzüglich zu informieren. Lagern Sie die Verpackung und das Verpackungsmaterial.
- Page 14 Wenn Sie einen Standard-DMX-Controller verwenden, können Sie den DMX-Ausgang des Controller direkt mit dem DMX-Eingang des ersten Geräts verbinden. Verbinden Sie den DMX-Ausgang immer mit dem nächsten DMX-Eingang des nächsten Geräts, bis alle Geräte angeschlossen sind. Bei der letzten Gerät müssen Sie die DMX-Leitung mit einem Abschlusswiderstand schließen. Nehmen Sie einen XLR-Stecker und löten Sie einen 120-Ohm-Widerstand zwischen Signal (-) und Signal (+) und stecken Sie diesen in den DMX-Ausgang der letzten Gerät in der Leitung.
- Page 15 Versuchen Sie nicht, eine Sicherung auszutauschen oder Reparaturen oder Wartungsarbeiten durchzuführen, die nicht in dieser Bedienungsanleitung beschrieben sind, es sei denn, Sie haben die Erlaubnis von Beamz Support oder einem von Beamz autorisierten Servicepartner. Das Gerät wird korrekt zurückgesetzt, reagiert Der Controller ist nicht angeschlossen.
- Page 16 Antes de realizar cualquier operación con la unidad, lea atentamente este manual de instrucciones y guárdelo con cura para futuras consultas. Contiene información importante sobre la instalación, uso y mantenimiento de la unidad. Desembale y compruebe cuidadosamente que no haya daños de transporte antes de usar la unidad •...
- Page 17 Inmediatamente después de recibir el producto, desembale la caja con cuidado, verifique el contenido para asegurarse de que todas las partes estén presentes y se hayan recibido en buenas condiciones. Notifique al remitente de inmediato y guarde el material de empaque para inspeccionarlo si aparecen piezas dañadas por el envío o si el propio paquete muestra signos de mal manejo.
- Page 18 Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX de l primer dispositivo en una cadena DMX. Siempre conecte la salida de una unidad con la entrada del siguiente dispositivo hasta que todos los dispositivos estén conectados. En el último aparato, debe cerrar la línea DMX con una resistencia de terminación.
- Page 19 Reemplace el fusible o póngase en contacto con el servicio técnico de Beamz o con un servicio autorizado de Beamz. No quite las cubiertas de la base. No intente reemplazar un fusible ni realizar reparaciones o reparaciones que no se describen en este Manual del usuario, a menos que cuente con la autorización del...
- Page 20 Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la présente notice et conservez-la pour pouvoir vous y reporter ultérieurement. Elle contient des informations importantes sur l’installation, l’utilisation et l’entretien de l’a ppareil. Déballez l'appareil, vérifiez soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser. •...
- Page 21 Dès réception du produit, déballez soigneusement le carton, vérifiez son contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage ; contrôlez si des pièces semblent endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation.
- Page 22 Si vous utilisez un contrôleur DMX standard, vous pouvez connecter la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Connectez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient connectés entre eux. sur le dernier appareil, vous devez terminer la ligne DMX avec une résistance.
- Page 23 Vérifiez les câbles et branchements. Le fusible a fondu ou problème interne. Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agréé Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de remplacer un fusible ou d'effectuer des réparations ou un...
- Page 24 Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia. Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia •...
- Page 25 Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać...
- Page 26 Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone. Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weź złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.
- Page 27 Wymienić średni bezpiecznik lub skontaktować się z Przepalony bezpiecznik lub błąd pomocą techniczną Beamz lub autoryzowanym partnerem wewnętrzny. serwisowym Beamz. Nie zdejmuj osłon podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzację...
- Page 28 Addr A001-A512 DMX address setting CHnd DMX Channel mode 11CH SHnd Reverse Pan Effect 1 Effect 2 Effect 3 dINd StdA StGe Dimmer mode: Standard, Stage, TV, Architectural and Theatre Aral thAL SLnd NASt Master / Slave mode SoUn Sound mode SEnS 0-100 Sound sensitivity...
- Page 29 000-255 Movement 0°-540° Pan fine 000-255 Tilt 000-255 Movement 0°-270° Tilt fine 000-255 Colour 000-007 Open 008-014 Colour 1 015-021 Colour 2 022-028 Colour 3 029-035 Colour 4 036-042 Colour 5 043-049 Colour 6 050-056 Colour 7 057-066 Open + Colour 1 067-076 Colour 1 + Colour 2 077-086...
- Page 30 Shutter 000-007 Shutter closed 008-015 Shutter open 016-131 Strobe, slow to fast 132-139 Shutter open 140-181 Fast close and slow open 182-189 Shutter open 190-231 Fast open and slow close 232-239 Shutter open 240-247 Random strobe 248-255 Shutter open Dimmer 000-255 Intensity 0-100% Pan/Tilt Speed...
- Page 31 Rated voltage : 100-240VAC, 50-60Hz, 1.3-0,6A : 70Watt Colour wheel : 7 colours + open Beam Angel : 10° Illuminance : 31.7000 lx @ 1m Pan movement : 540° Tilt movement : 230° Gobos : 7 gobos + open Flash rate : 0 –...
