5-1 - La fonction MASTER/SLAVE
En reliant les connexions MASTER/SLAVE des appareils, le premier appareil contrôlera les suivants. Son microphone
interne synchronisera les animations de l'ensemble de la chaîne sur la musique
Cette fonction vous permet de réaliser des effets de lumière précis. Vous saurez quel appareil est le maître
(MASTER, celui qui contrôle), parce qu'aucun câble ne sera branché à l'entrée DMX. Les autres appareils esclaves
(SLAVE) auront leurs câbles DMX branchés aux entrées DMX.
Adressage DMX en mode Maître/Esclave :
- Pour le projecteur maître, l'adresse DMX DOIT être 001. (le dipswitch 1 sur ON, tous les autres sur OFF)
- Pour les projecteurs esclaves, n'importe quelle adresse SAUF 001 .
Inversion des mouvements:
Quand le dipswitch (commutateur) 10 est sur OFF, l'appareil fonctionne normalement, et quand il est sur ON
l'appareil est en mode inversé, c'est à dire que ses mouvements sont en opposition à ceux du maître, les couleurs
restant synchronisées à celui-ci.
5-2 - Fonctionnement avec la télécommande EASY - 2 (optionnelle)
La télécommande EASY - 2 est simple d'utilisation, facile à installer et peut piloter jusqu'à
4 appareils synchronisés en mode Maître/Esclave.

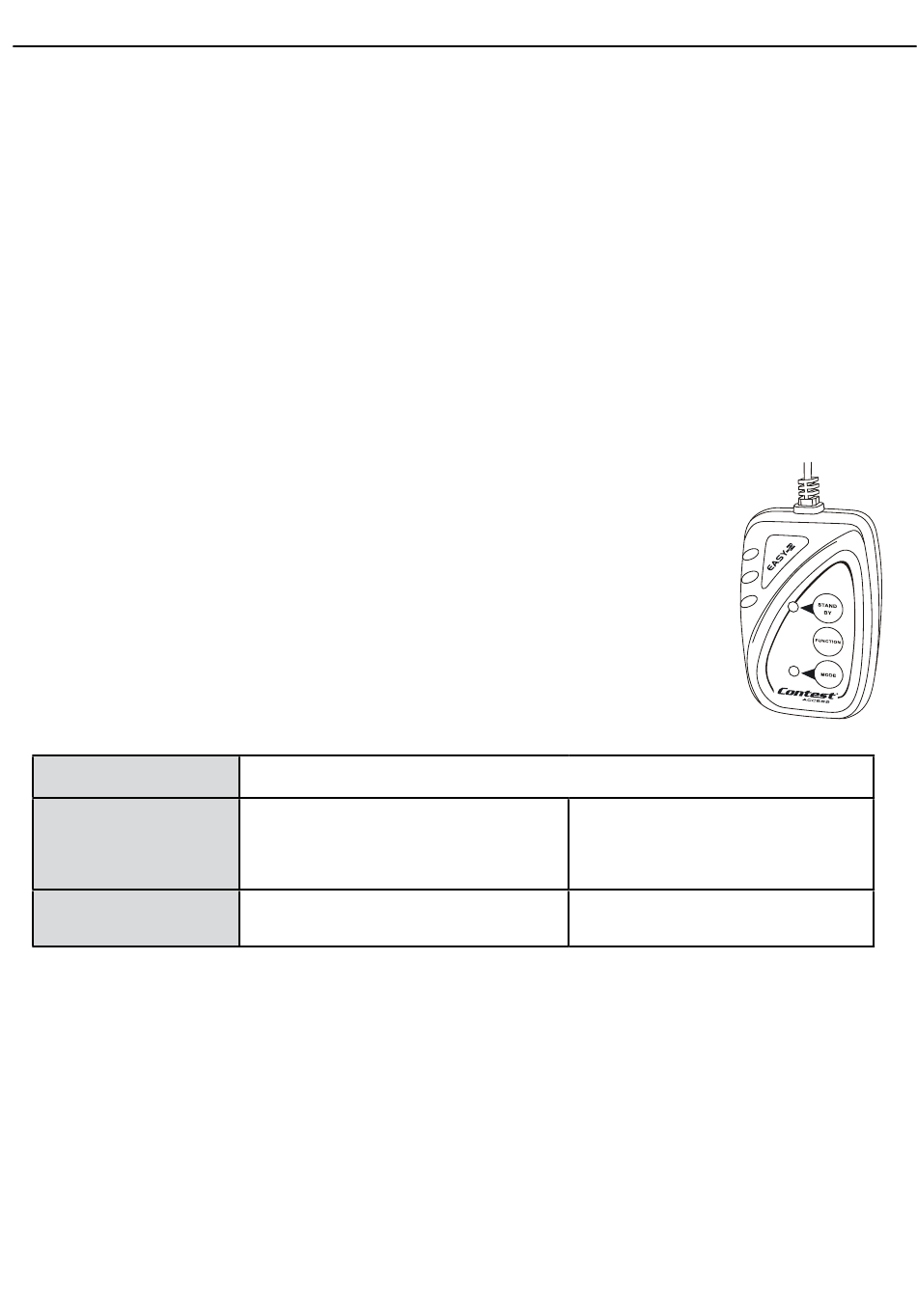

Branchez votre télécommande dans le châssis jack 6.35 du projecteur maître, repéré
«Remote Control», puis reliez les autres appareils via les fiches XLR comme pour
un câblage DMX classique. Grâce à cette télécommande vous pouvez accéder aux
différentes fonctions suivantes ; black-out, strobe/programme suivant, mode.
STAND - BY
FONCTION
MODE
5-3 - Assignation DMX
Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez relier vos appareils via les fiches
XLR-3.
Dans le cas d'une chaîne DMX de grande longueur (plus de 100 m) il est recommandé d'utiliser un circuit bouchon
(Résistance de 120 Ohm entre les bornes 2 et 3 d'une fiche XLR).
Chaque appareil doit avoir une adresse précisée pour recevoir les informations envoyées par la télécommande
DMX. L'adresse peut se situer entre 0 - 511 (1-512).
Paramétrez vos dipswitches 1 à 9 pour que tous vos appareils reçoivent le signal DMX. Referez vous au tableau
ci-dessous pour connaître les correspondances entre les adresses DMX et le code binaire des dipswitches.
LED-DELTA - Effet lumineux DMX type flower à 52 LEDs RVB
Black-out
1 : Strobe synchronisé
2 : Strobe mode musical.
3 : Strobe à deux couleurs
Mode musical/strobe
La LED est éteinte
Sélection des programmes 1 à 10.
Mode programmes
La LED est allumée.
