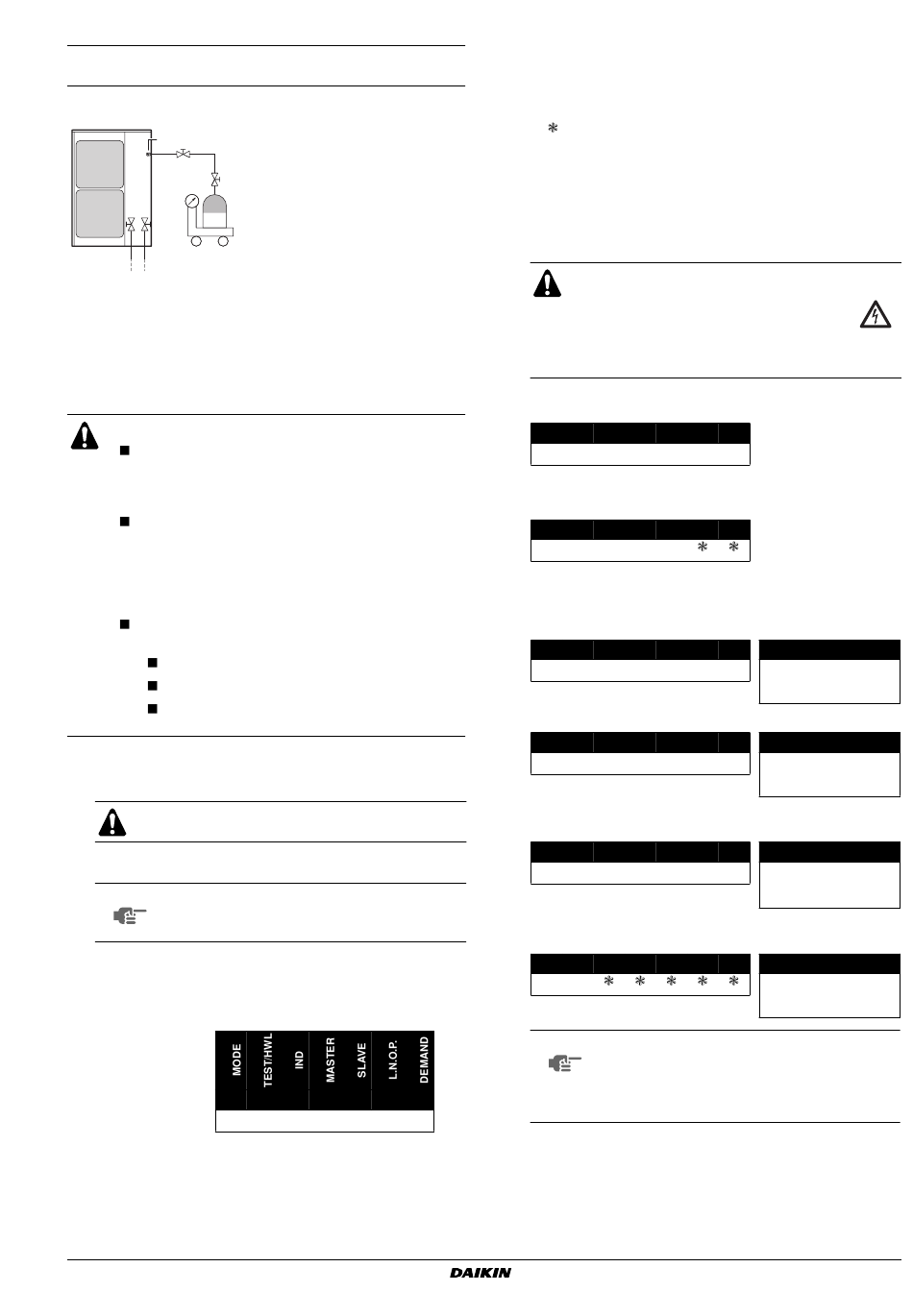

9.11. 3 procédures d'ajout de réfrigérant
Procédure 1: Ajout de réfrigérant à l'aide de la fonction de
recharge de réfrigérant automatique (recommandé)
Comment raccorder le réservoir?
4 5
6
1 2
7
3
Lorsque le réservoir de réfrigérant est raccordé et que l'opération
spécifiée est effectuée, la quantité appropriée de réfrigérant sera
chargée dans le système. Une fois chargé, le système s'arrêtera
automatiquement. Le réfrigérant doit être chargé en fonction de la
procédure décrite ci-dessous.
MISE EN GARDE
Veiller à brancher l'alimentation 6 heures avant le
début du fonctionnement. Ce laps de temps est
nécessaire pour préchauffer le carter au moyen du
chauffage électrique.
La recharge automatique est capable de charger
entre 6 kg/heure de réfrigérant à une température
extérieure de 0°C et 24 kg/heure de réfrigérant à une
température extérieure de 35°C. Le temps de
recharge dépend de la quantité rechargée et de la
température extérieure.
La recharge de réfrigérant automatique n'est PAS
possible si les restrictions suivantes sont dépassées:
Température extérieure: 0°C BS~43°C BS
Température intérieure: 0°C BS~32°C BS
Capacité de connexion de l'unité intérieure:
50%~130%
Procédure automatique de recharge de réfrigérant
1
Ouvrir complètement les vannes d'arrêt côté liquide et côté gaz.
Noter que la vanne A doit être fermée!
2
Mettre l'unité extérieure et les unités intérieures sous tension.
REMARQUE
Lorsqu'une unité intérieure est raccordée au
système de réfrigérant et que l'unité intérieure est
arrêtée, la recharge automatique échouera.
3
S'assurer que les DEL de la carte de circuits imprimés (A1P et
A2P) de l'unité extérieure sont comme illustrés dans le tableau
ci-dessous.
Cela
indique
normalement.
H1P H2P H3P H4P H5P H6P H7P
x x w x x x x
RMXS112~160E8V1B
Climatiseur système Super Multi Plus
4PW40721-1A
1
Vanne d'arrêt de la conduite
de liquide
2
Vanne d'arrêt de la conduite
de gaz
3
Vers l'unité intérieure
4
Orifice de service pour ajouter
du réfrigérant
5
Vanne A
6
Réservoir de R410A
7
Instrument de mesure
que
le
système
fonctionne
Statut des DEL
Tout au long du manuel, l'état des DEL est indiqué comme suit:
x
ETEINT
w
ALLUME
c
clignotement
ALLUME ou ETEINT
Si H2P est allumé, vérifier le type d'erreur sur la base du code
d'erreur de la télécommande et corriger l'erreur en fonction de
"11.4. Test de fonctionnement" à la page
4
Recharger automatiquement le réfrigérant en fonction de la
procédure décrite ci-dessous.
AVERTISSEMENT
Ne rien toucher de plus que les boutons
poussoirs (BS1~5) de la carte de circuits
imprimés (A2P) lors de la réalisation des
réglages. Ces réglages doivent être faits
sous tension.
4.1 Appuyer une seule fois sur
H1P H2P H3P H4P H5P H6P H7P
w w w w w w w
4.2 Appuyer sur
pendant 5 secondes. L'unité commen-
BS4 TEST
cera à tourner.
H1P H2P H3P H4P H5P H6P H7P
x c x x x
Si l'affichage DEL ci-dessous apparaît, la limite de recharge de
réfrigérant automatique a été dépassée. Le réfrigérant
supplémentaire doit être rechargé en calculant la quantité de
recharge de réfrigérant supplémentaire.
H1P H2P H3P H4P H5P H6P H7P
w c c c w x x
ou
H1P H2P H3P H4P H5P H6P H7P
w c c c x w x
Si l'affichage DEL ci-dessous apparaît, vérifier la capacité de
connexion de l'unité intérieure.
H1P H2P H3P H4P H5P H6P H7P
w c c c c x w
Si l'affichage DEL ci-dessous apparaît, les vannes d'arrêt côté
liquide et gaz peuvent être fermées.
H1P H2P H3P H4P H5P H6P H7P
w x
REMARQUE
Si vous voulez répéter l'opération de recharge
automatique de réfrigérant à partir de l'étape 4.2,
ouvrir entièrement les vannes d'arrêt côté liquide
et côté gaz et appuyer une seule fois sur le
bouton
BS1 MODE
21.
.
BS4 TEST
Description de l'erreur
Température extérieure
inappropriée
Description de l'erreur
Température intérieure
inappropriée
Description de l'erreur
Capacité de connexion
appropriée de l'unité
intérieure
Description de l'erreur
La vanne d'arrêt est fermée
.
Manuel d'installation
13
