Mode d'emploi | Régulateur de centrale, type AK-PC 782A

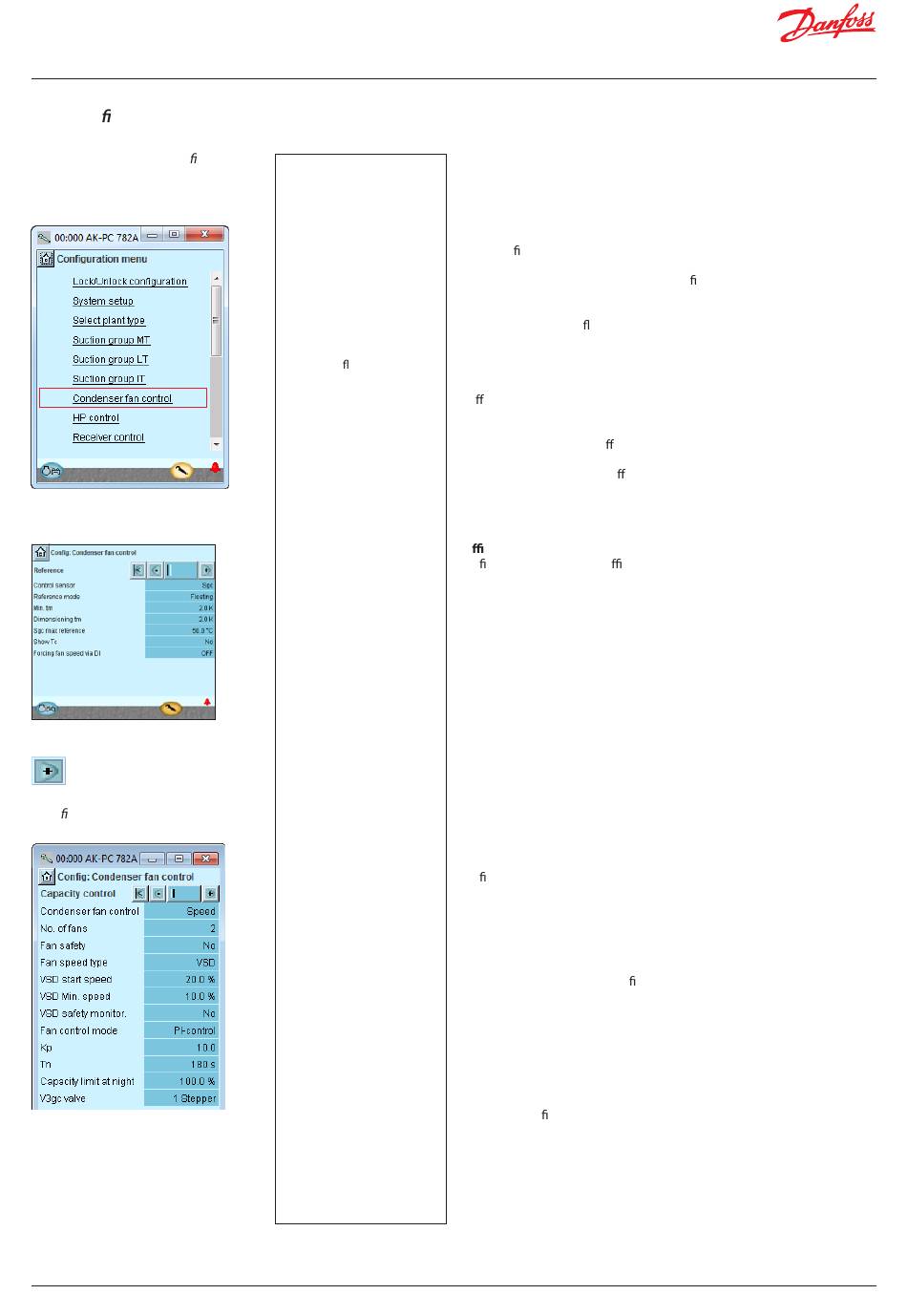

4.1.8 Con guraiton de la régulation des ventilateurs du condenseur
1. Accédez au menu de con guration
2. Sélectionnez Régulation
du ventilateur du condenseur
3. Réglez le mode de régulation
et la référence
Appuyez sur le bouton + pour
accéder à la page suivante
4. Dé nissez les valeurs pour
la régulation de puissance
56 | BC245386497365fr-000101
Dans notre exemple,
la pression de condensation
est régulée sur la base
du Sgc et à partir de Sc3
(référence ottante).
Les réglages sont
indiqués à l'écran.
Dans notre exemple,
la vitesse de tous
les ventilateurs est
régulée en parallèle.
Les réglages sont
indiqués à l'écran.
À savoir : la fonction
« Surveillance de la sécurité
des ventilateurs » requière
un signal d'entrée depuis
chaque ventilateur.
Sonde et référence
3 –
Sonde de régulation
Sgc : la température à la sortie du refroidisseur à gaz
S7 : la température moyenne est utilisée pour la régulation
Mode de référence
Sélection de la référence de pression de condensation :
Réglage xe : utilisé si une référence permanente est
requise = « Réglage »
Flottant : utilisé si la référence est modi ée en tant que fonction
du signal de température externe Sc3, du « dimensionnement
tm K »/« tm K minimum » et de la puissance d'enclenchement
du compresseur. (Le ottement est recommandé pour le CO
et la récupération de chaleur.)
Point de consigne
Réglage de la pression de condensation souhaitée en température
Min. tm
Di érence de température moyenne minimale entre la température
de l'air Sc3 et de condensation Pc en l'absence de charge
Dimensionnement tm
Dimensionnement du di érentiel de température moyenne entre
la température de l'air Sc3 et la température de condensation
à une charge maximale (di érence tm à charge maximale,
généralement 2–4 K)
Référence Sgc max.
Température de sortie du refroidisseur de gaz autorisée maximale.
Cette fonction limite la référence pour Sgc.
A cher Tc
Dé nissez si Tc doit être a ché ou non
Forçage de la vitesse du ventilateur via DI
Réglez sur « Max Speed » ou « Prop%CMP » pour que la vitesse du
ventilateur soit forcée par une DI externe (respectivement à sa vitesse
maximale ou proportionnellement à la charge du compresseur),
fermez V3gc et calculez la pression de référence Pgc en fonction
de la sonde Sgc. Lorsque la DI n'est pas activée, le ventilateur
et V3gc sont régulés de la façon habituelle.
4 – Régulation de la puissance
Mode de régulation de la puissance
Sélectionner le mode de régulation pour le condenseur :
Étage : les ventilateurs sont reliés à un étage via des sorties relais
Étage/vitesse : la puissance des ventilateurs est régulée par
une combinaison de régulation de vitesse et de raccord d'étape
Vitesse : la puissance des ventilateurs est contrôlée via la régulation
de vitesse
Vitesse étage 1 : régulation de la vitesse du premier ventilateur
et raccord d'étages des autres
2 groupes avec vitesse : la puissance est divisée en groupes
Nombre de ventilateurs
Dé nir le nombre de ventilateurs
(Si deux groupes sont sélectionnés, ce réglage correspond au nombre
de ventilateurs dans le groupe 1)
Nombre de ventilateurs dans le groupe 2
Le nombre de ventilateurs indiqué dans le groupe 2 doit être supérieur
ou égal au nombre de ventilateurs dans le groupe 1
Limite de vitesse du groupe 1
La vitesse peut être limitée a n de minimiser le bruit
Surveillance de la sécurité des ventilateurs
Surveillance de la sécurité des ventilateurs. Une entrée digitale
est utilisée pour surveiller chaque ventilateur
Type de vitesse du ventilateur
VSD (et moteurs CA classiques)
Moteur EC = moteurs de ventilateurs à régulation CC
Vitesse de démarrage VSD
Vitesse minimale pour le démarrage de la régulation de vitesse
(doit être con gurée sur une valeur supérieure à « Vitesse min. VSD »)
Vitesse min. VSD
Vitesse minimale à laquelle la régulation de vitesse est coupée
(charge faible)
Surv. sécurité VSD
Sélection de la surveillance de la sécurité du convertisseur
de fréquence. Une entrée digitale est utilisée pour la surveillance
du convertisseur de fréquence
© Danfoss | Climate Solutions | 2023.12
