Maintenance et entretien

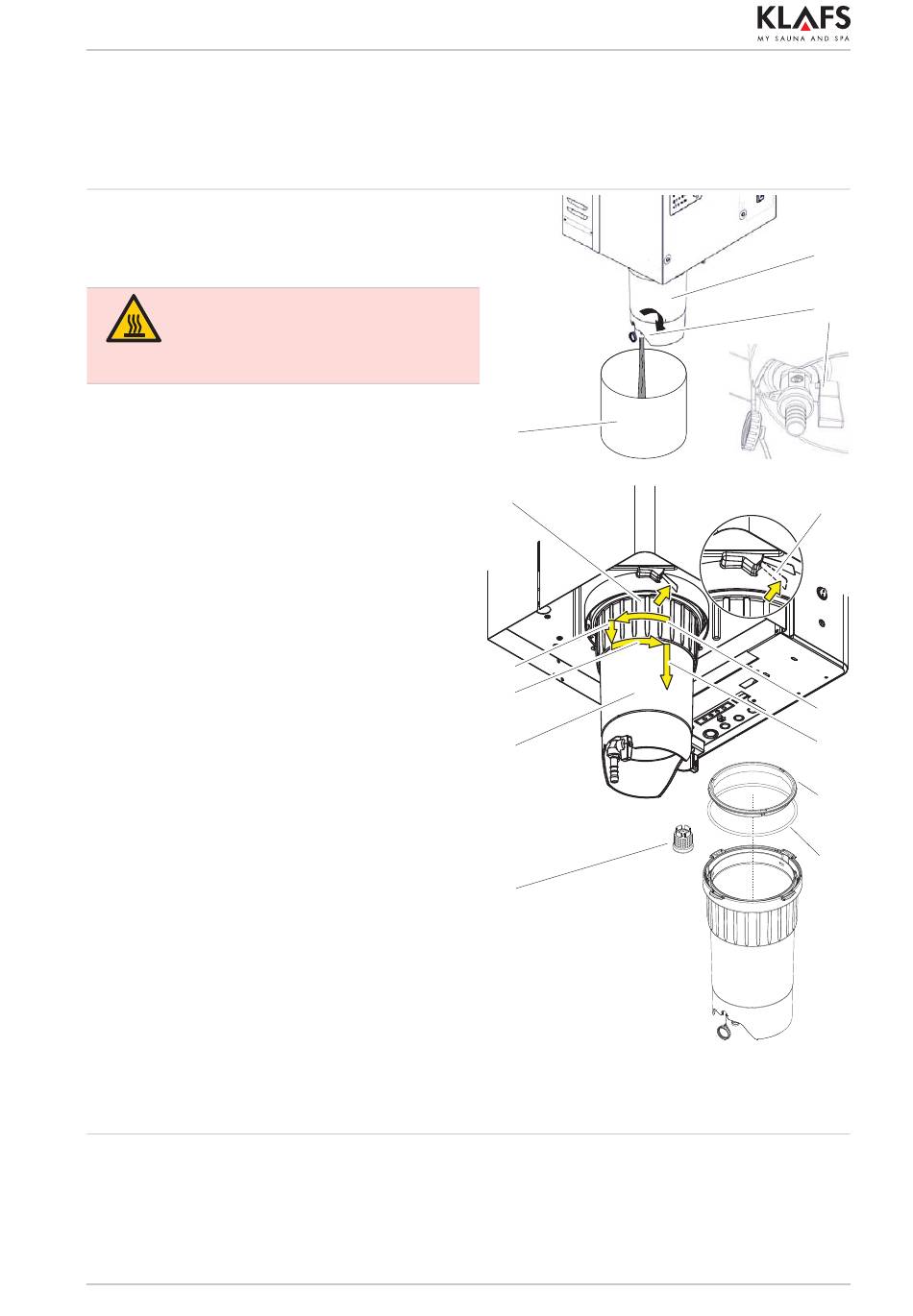

10.1. Diffuseur : Petite maintenance
Vider le bac collecteur de calcaire
4.
Placer le bac (4) sous le bac collecteur de
calcaire.
Risque d'échaudures
Porter des gants pour travailler ou
attendre que toutes les pièces à
démonter soient refroidies.
5.
Ouvrir le robinet de vidange (5).
6.
Vidanger le bac collecteur de calcaire (6).
7.
Refermer le robinet de vidange (5).
Démonter le bac collecteur de calcaire
8.
Déverrouiller le fusible (7) sur la bague de
verrouillage (8).
9.
Faire tourner la bague de verrouillage (8) sur
le bac collecteur de calcaire (9) vers la
gauche (10) jusqu'à la butée.
10. Ensuite tirer par le bas la bague de
verrouillage jusqu'à la butée (11).
11. Ensuite faire tourner la bague de verrouillage
vers la droite (12) jusqu'à la butée.
12. Démonter le bac collecteur de calcaire (9)
par le bas (13).
13. Rincer le bac collecteur de calcaire (9).
14. Démonter l'élément filtrant (14) et le vérifier.
Le remplacer, le cas échéant.
Remonter le bac collecteur de calcaire
15. Vérifier le circlip (15) et le joint torique (16).
Le remplacer, le cas échéant.
16. Ajuster la bague de verrouillage (12) sur les
rainures dans l'anneau de retenue.
17. Le montage s'effectue dans l'ordre inverse.
18. Il faut emboîter le fusible (7) sur la bague de
verrouillage (12).
19. Fermer le robinet de vidange (5).
Réinitialiser le message « Petite
maintenance »
'
Voir Effacer service, page 56.
