SPÉCIFICATIONS
Norme sans fil
802.11a/b/g/n/ac
Bande de fréquences
2,4 GHz, 5 GHz simultané (5GHz seulement pour les
unités intérieures)
Vitesse sans fil (max)
2,4 GHz : 450 Mbit/s (Rx), 450 Mbit/s (Tx)
5 GHz : 1 300 Mbit/s (Rx), 1 300 Mbit/s (Tx)
Amplificateurs
Extérieur: (3) amplificateurs de 2,4 GHz
Intérieur: (3) amplificateurs de 2,4 GHz
(3) amplificateurs de 5 GHz
Sécurité sans fil
WEP, WPA, WPA2, WPA mixte
Antennes
Extérieur: (3) antennes mobiles de 5 dBi à gain élevé
Intérieur: (3) antennes internes de 2,4 GHz 4 dBi
(3) antennes internes de 5 GHz 6 dBi
Ports
(1) Port LAN RJ45 10/100/1 000 m (IDU seulement)
(1) RJ45 PoE (ODU et IDU)
(2) Ports USB 2.0
Puissance nominale
Commutation, alimentation c.a. de 100-240 v, 1,5 A
Exigences d'installation
Sans fil 802.11a/b/g/n réseau de 2,4 GHz
Ordinateur, tablette ou téléphone intelligent muni
d'un navigateur Web
INSTALLATION EXTÉRIEURE
1)
Sortez chaque antenne de son sac de protection
et vissez dans un port ouvert de l'unité extérieure
(ODU). Voir Figure 1.
2)
Bien visser chaque antenne à la main. Si vous
utilisez une clé, ne serrez pas trop l'antenne, car
ceci pourrait endommager les antennes ou leur
boîtier. Les antennes devraient être serrées à un
couple de serrage de 20 à 25 po.
3)
Fixez le poteau de l'unité au pied de montage à
l'aide des écrous fournis. Serrez les écrous avec
une clé de 11/32 po Voir Figure 1.
4)
Placez l'unité sur le toit à l'endroit désiré. Branchez
le câble à l'ODU. Assurez-vous que le câble
Ethernet sorte de l'unité vers l'arrière du véhicule.
Voir Figure 2.
CONSEIL:
Afin d'assurer une bonne
étanchéité, nettoyez le toit où vous
installerez l'unité.
1
Unité extérieure (ODU)
Couvercle de l'entrée
câble de l'unité
extérieure avec vis
Pied d'installation avec
Antennes extérieures
de 2,4 GHz (3)
Vis de montage (6)
Adaptateur d'alimentation
AVERTISSEMENTS:
• Ne jamais peindre le Winegard
peindre le système pourrait l'endommager et ceci annulera la garantie.
• Ne pas installer à moins de 12 po (30 cm) du rebord du toit.
• Ne pas installer à moins de 24 po (61 cm) des appareils adjacents.
• Ne pas installer l'unité intérieure (ODU) avec les câbles faisant face à l'avant
du véhicule.
Pied attaché à l'ODU
Figure 2
Câble de connexion
faisant face à l'arrière
du véhicule

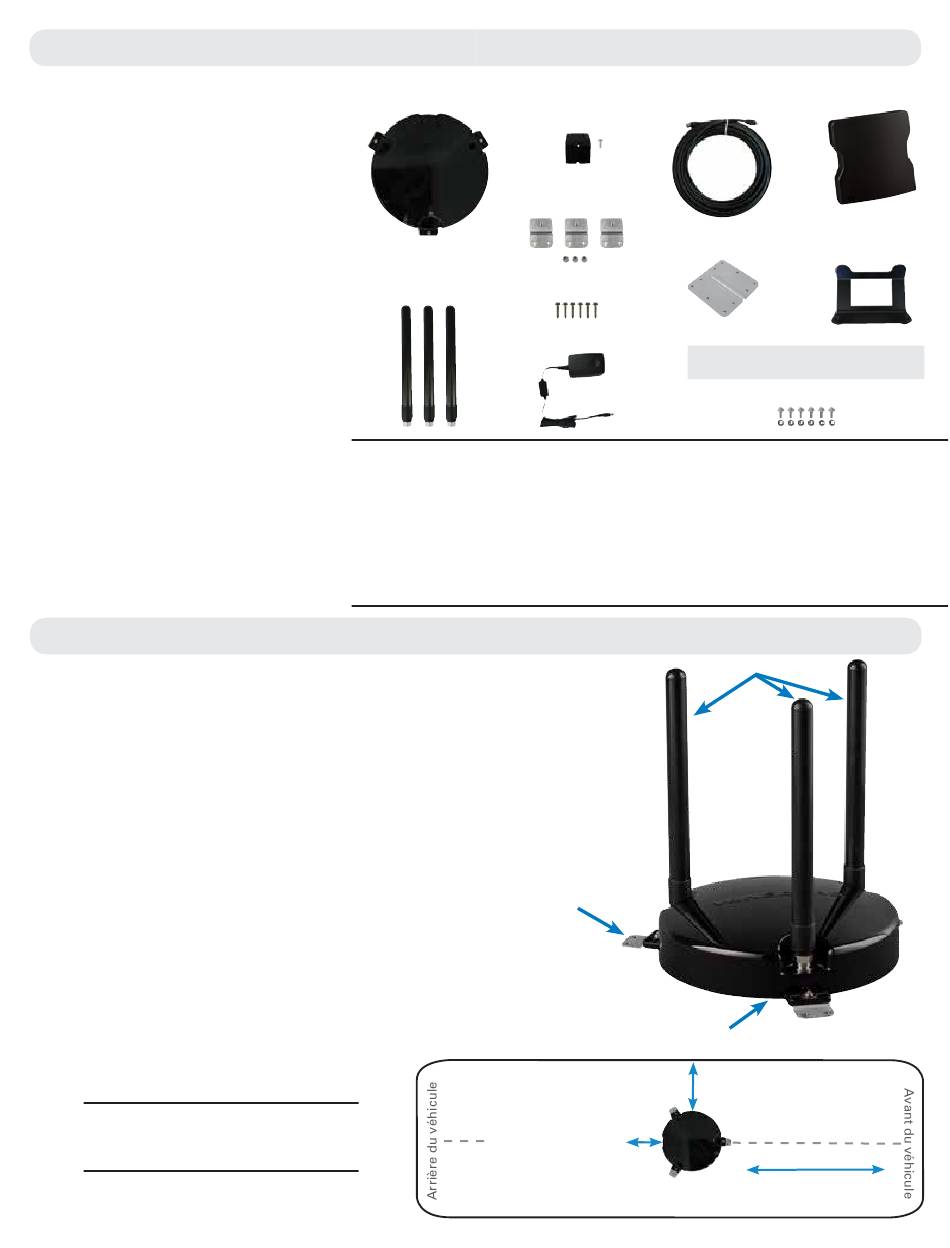

LISTE DES PIÈCES
Câble Ethernet de 25 pi
(7,6 m)
écrous (3)
Plaque d'entrée pour
câble
POUR UNE INSTALLATION DES
ACCESSOIRES EN OPTION:
Vis (6) et écrous (6) pour accessoires
ConnecT™ WF1, même en partie. Le fait de
®
Figure 1
Antenne fixée à l'ODU
≥12 po (30 cm) du rebord
Unité intérieure (IDU)
Support pour unité
intérieure
Antennes
du véhicule
≥24 po (61 cm) de l'avant
du véhicule ou des
appareils adjacents
