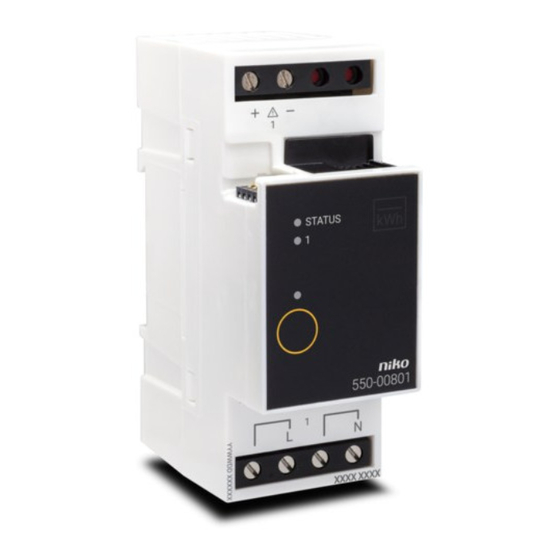

Niko 550-00801 Mode D'emploi

550-00801
Dit product is een onderdeel van Niko Home Control. Voor
de installatie moeten de instructies worden gevolgd zoals
beschreven in de installatiehandleiding op de website.
Meetmodule elektriciteit (1 kanaal)
• meetbereik met de bijgeleverde stroomklem: 5 – 14490 W,
22 mA – 63 A
• meetbereik met stroomklem 550-00809: 90 – 27600 W,
400 mA – 120 A
• ingangsspanning: 230 Vac
• 1 stroomklem (bijgeleverd)
• nauwkeurigheid: IEC62053-21 klasse 1 (R), klasse 2 (L)
• eenfasige aansluiting: 230 Vac, 50 Hz
• maximale kabeldikte voor de bijgeleverde stroomklem:
1 x 10 mm² of 6 x 2,5 mm² of 9 x 1,5 mm²
• maximale kabeldikte voor stroomklem 550-00809:
4 x 10 mm² of 12 x 2,5 mm² of 20 x 1,5 mm²
• lengte van de aansluitkabel aan de stroomklem: 100 cm
• niet geschikt om gelijkstroomcomponenten te meten
• meetgegevens alleen voor informatieve doeleinden, niet
geldig voor facturatie
• 4 schroefklemmen om de spanning van de aangesloten
schakelkring te meten
• 2 schroefklemmen om de bijgeleverde stroomklem aan te
sluiten
• schuifbrug voor verbinding naar volgende module op DIN-rail
• afmetingen: DIN 2E
• CE-gemarkeerd
• omgevingstemperatuur: 0 – 45°C
Ce produit est un élément de Niko Home Control. Lors de son
installation, il convient de respecter les instructions données
dans le manuel d'installation que vous trouverez sur le site
Internet.
Module de mesure électrique (1 canal)
• plage de mesure avec le tore fourni : 5 – 14490 W,
22 mA – 63 A
• plage de mesure avec le tore 550-00809 : 90 – 27600 W,
400 mA – 120 A
• tension d'entrée : 230 Vac
• 1 tore (fourni)
• précision : IEC62053-21 classe 1 (R), classe 2 (L)
• raccordement monophasé : 230 Vac, 50 Hz
• épaisseur maximale du câble pour le tore fourni : 1 x 10
mm² ou 6 x 2,5 mm² ou 9 x 1,5 mm²
• épaisseur maximale du câble pour le tore 550-00809 :
4 x 10 mm² ou 12 x 2,5 mm² ou 20 x 1,5 mm²
• longueur du câble de raccordement au tore : 100 cm
• ne convient pas pour mesurer des composants à courant
continu
• les données de mesure ne sont qu'à usage informatif,
pas valables pour la facturation
• 4 bornes à vis pour mesurer la tension du circuit de
commutation connecté
• 2 bornes à vis pour raccorder le tore fourni
• système de pont coulissant pour le raccordement avec le
module suivant sur le rail DIN
• dimensions : DIN 2U
• marquage CE
• température ambiante : 0 – 45°C
Dieses Produkt ist Bestandteil von Niko Home Control.
Für die Installation müssen Sie die Richtlinien der
Installationsanleitung auf der Website befolgen.
1-Kanal-Elektrizitätsmessmodul
• Messbereich mit mitgelieferter Stromzange: 5 – 14490 W,
22 mA – 63 A
• Messbereich mit Stromzange 550-00809: 90 – 27600 W,
400 mA – 120 A
• Eingangsspannung: 230 Vac
• 1 Stromzange (mitgeliefert)
• Genauigkeit: gemäß IEC62053-21 Klasse 1 (R), Klasse 2 (L)
• Einphasen-Anschluss: 230 Vac, 50 Hz
• Maximale Leitungsdicke für mitgelieferte Stromzange:
1 x 10 mm² bzw. 6 x 2,5 mm² bzw. 9 x 1,5 mm²
• Maximale Leitungsdicke für Stromzange 550-00809:
4 x 10 mm² bzw. 12 x 2,5 mm² bzw. 20 x 1,5 mm²
• Länge des Stromzangen-Anschlusskabels: 100 cm
• Nicht geeignet für die Messung von Gleichstromkreisen
• Messdaten dienen nur zu Informationszwecken, nicht auf
Rechnungen anwenden
nv Niko sa
• 4 Schraubklemmen für die Spannungsmessung des
angeschlossenen Schaltkreises
• 2 Schraubklemmen für den Anschluss der mitgelieferten
Stromzange
• Schiebeverbindungsstück für eine Verbindung zum nächsten
auf der DIN-Schiene montierten Modul
• Abmessungen: DIN 2E
• CE-Kennzeichnung
• Umgebungstemperatur: 0 – 45°C
This product is part of Niko Home Control. During installation,
the instructions as described in the installation manual on
the website should be followed.
Electricity measuring module (1 channel)
• measurement range with the current clamp supplied:
5 – 14490 W, 22 mA – 63 A
• measurement range with current clamp 550-00809:
90 – 27600 W, 400 mA – 120 A
• input voltage: 230 Vac
• 1 current clamp (included)
• accuracy: IEC62053-21 class 1 (R), class 2 (L)
• single-phase connection: 230 Vac, 50 Hz
• maximum cable thickness for the current clamp supplied:
1 x 10 mm² or 6 x 2.5 mm² or 9 x 1.5 mm²
• maximum cable thickness for current clamp 550-00809:
4 x 10 mm² or 12 x 2.5 mm² or 20 x 1.5 mm²
• length of the connector cable at the current clamp: 100 cm
• not suitable for measuring direct current components
• measuring data for informative purposes only, not valid for
invoicing
• 4 screw terminals to measure the voltage of the connected
switching circuit
• 2 screw terminals to connect the current clamp supplied
• sliding contact to connect the module to the following
module on the DIN rail
• dimensions: DIN 2U
• CE marked
• ambient temperature: 0 – 45°C
Tento výrobok je súčasťou Niko Home Control. Pri inštalácii
tohto výrobku je potrebné postupovať podľa inštrukcií
uvedených v inštalačnej príručke na našich web stánkach.
Merač spotreby elektriny (1-fázový)
• merací rozsah s dodaným meracím transformátorom:
5 – 14490 W, 22 mA – 63 A
• merací rozsah s meracím transformátorom 550-00809:
90 – 27600 W, 400 mA – 120 A
• vstupné napätie: 230 Vac
• 1 merací transformátor (súčasťou dodávky)
• presnosť: IEC62053-21 trieda 1 (R), trieda 2 (L)
• jednofázové pripojenie: 230 Vac, 50 Hz
• maximálny prierez dodaných meraných vodičov: 1 x 10 mm²
alebo 6 x 2,5 mm² alebo 9 x 1,5 mm²
• maximálny prierez vodičov prechádzajúcich cez merací
transformátor 550-00809: 4 x 10 mm² alebo 12 x 2,5 mm²
alebo 20 x 1,5 mm²
• dĺžka vodičov meracieho transformátora: 100 cm
• nevhodné na meranie jednosmerných komponentov
• namerané hodnoty sú iba informatívne, nemôžu byť použité
ako podklad na fakturáciu
• 4 skrutkové svorky na meranie napätia pripojeného
spínaného okruhu
• 2 skrutkové svorky na pripojenie vodičov meracieho
transformátora
• posuvný prepojovací konektor na pripojenie susedných
modulov na DIN lište
• rozmery: šírka 2 moduly
• CE zhoda
• prevádzková teplota: 0 – 45°C
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.eu — www.niko.eu
Dette produkt er del af Niko Home Control. Under
installationen skal instruktionerne følges, som beskrevet i
installationsvejledningen på hjemmesiden.
Energimåler (1 kanal)
• måleområde med den medfølgende måletransformer:
5 – 14490 W, 22 mA – 63 A
• måleområde med måletransformer 550-00809:
90 – 27600 W, 400 mA – 120 A
• forsyningsspænding: 230 Vac
• En måletransformer (medfølger)
• præcision: IEC62053-21 klasse 1 (R), klasse 2 (L)
• enfaset tilslutning: 230 Vac, 50 Hz
• maks. ledersnit for medfølgende måletransformer:
1 x 10 mm² eller 6 x 2,5 mm² eller 9 x 1,5 mm²
• maks. ledertværsnit for måletransformer 550-00809:
4 x 10 mm² eller 12 x 2,5 mm² eller 20 x 1,5 mm²
• længde af tilslutningskabel til måletransformeren: 100 cm
• ikke egnet til måling af jævnstrømskomponenter
• måleoplysninger er kun vejledende og kan ikke bruges til
afregning
• Fire skrueklemmer til måling af spændingen på det
tilsluttede kredsløb
• To skrueklemmer til tilslutning af den medfølgende
måletransformer
• Skydekontakt til tilslutning af næste enhed på DIN-skinnen
• Størrelse: DIN 2E
• CE-mærket
• omgivelsestemperatur: 0 – 45 °C
Denna produkt är en del av Niko Home Control. Under
installationen ska man följa instruktionerna i
installationshandboken på webbplatsen.
Energimätare (1 kanal)
• mätomfattning med medföljande strömtång:
5 – 14 490 W, 22 mA – 63 A
• mätomfattning med strömtång 550-00809:
90 – 27 600 W, 400 mA – 120 A
• ingångsspänning: 230 Vac
• 1 strömtång (medföljer)
• noggrannhet: IEC62053-21 klass 1 (R), klass 2 (L)
• enfasanslutning: 230 Vac, 50 Hz
• max. kabeltjocklek för medföljande strömtång:
1 x 10 mm² eller 6 x 2,5 mm² eller 9 x 1,5 mm²
• max. kabeltjocklek för medföljande strömtång 550-00809:
4 x 10 mm² eller 12 x 2,5 mm² eller 20 x 1,5 mm²
• längd anslutningskabel på strömtång: 100 cm
• inte lämplig för mätning av likströmskomponenter
• mätuppgifter endast för informationssyfte, ej giltiga för
fakturering
• 4 skruvklämmor för att mäta spänningen
• 2 skruvklämmor för att ansluta den medföljande
strömtången
• slidingkontakt för att ansluta modulen till efterföljande modul
på DIN-skenan
• storlek: DIN 2U
• CE-märkt
• omgivningstemperatur: 0 – 45 °C
PM550-00801R19295
