C. Installation du ventilateur
Si l'appareil n'est pas installé, l'installation du ventilateur doit
être effectuée par un technicien qualifié.
Option 1 (avant l'installation de l'appareil) :
•
Retirez les vis de la plaque d'accès au ventilateur située
à l'arrière de l'appareil. Voir la figure 8.5.
•
Retirez la plaque d'accès au ventilateur et installez le ventilateur
à travers la cavité d'accès au ventilateur.
•
Installez et branchez le ventilateur selon les directives
fournies avec le ventilateur.
•
Réinstallez la plaque d'accès au ventilateur sur l'appareil.
Option 2 :
•
Retirez la façade décorative, la vitre, les registres, le plateau
de base, le module du brûleur et la plaque de vanne.
•
Installez le ventilateur dans la cavité de la plaque de vanne.
Voir la figure 8.6.
•
Installez et branchez le ventilateur selon les directives
fournies avec ce dernier. La figure 8.4 présente également
des détails supplémentaires.
•
Réinstallez la plaque de vanne, le module du brûleur,
le plateau de base, les registres, la vitre de l'appareil
et la façade décorative.
D. Entretien du ventilateur
Si l'appareil est déjà installé, l'entretien doit être effectué par un
technicien qualifié.
•
Retirez la façade décorative, la vitre, les registres, le plateau
de base, le module du brûleur et la plaque de vanne.
•
L'entretien peut être effectué à travers la cavité de la plaque
de vanne. Voir la figure 8.6.
•
Réinstallez la plaque de vanne, le module du brûleur,
le plateau de base, les registres, la vitre de l'appareil
et la façade décorative.
54
Majestic • MER36MN, MER42MN Manuel d'installation • 2599-980DFR • 11/23

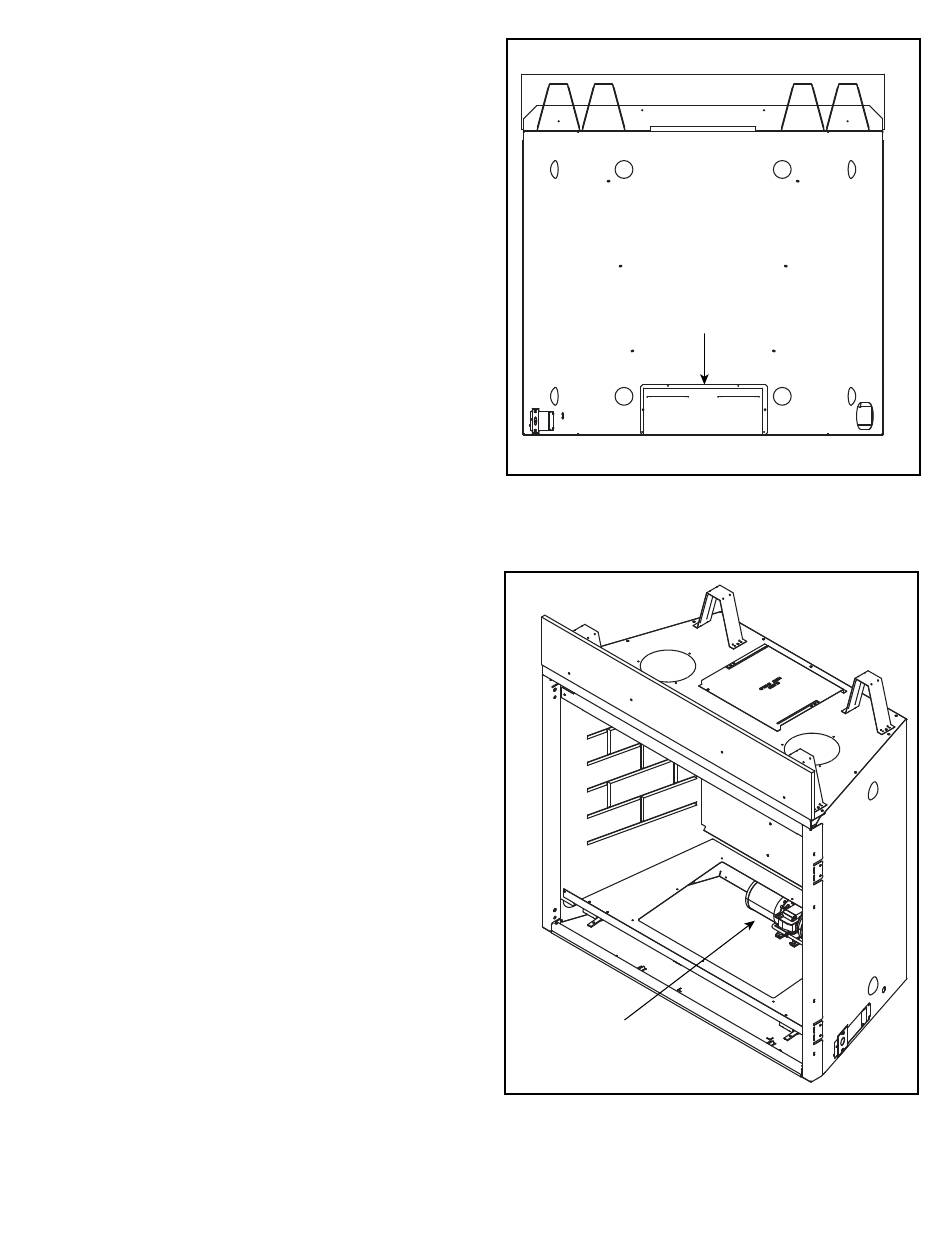

RETIRER LA PLAQUE D'ACCÈS
AU VENTILATEUR (VIS)
Figure 8.5 Retrait de la plaque d'accès au ventilateur
VENTILATEUR
INSTALLÉ
Figure 8.6 Ventilateur installé dans la cavité de la plaque de vanne
