B. Exigences de câblage électrique
Câblage du système d'allumage IntelliFire Touch
• Branchez la boîte de jonction de l'appareil à l'alimentation
110-120 VCA pour le bon fonctionnement de l'appareil.
AVERTISSEMENT! Risque d'électrocution ou d'explosion !
NE PAS brancher une boîte de jonction à contrôle IPI à un circuit
commuté. Toute erreur de câblage désactive le verrouillage
de sécurité IPI.
• Consultez la figure 8.4, schéma du câblage IntelliFire Tactile.
• Cet appareil est équipé d'une valve de contrôle IntelliFire Tactile
fonctionnant sous un système de 6 V/1,5 A.
• Branchez la prise du transformateur 6 V dans la boîte de
jonction de l'appareil pour fournir de l'électricité OU installez
4 piles AA (non incluses) dans le bloc-piles avant l'utilisation.

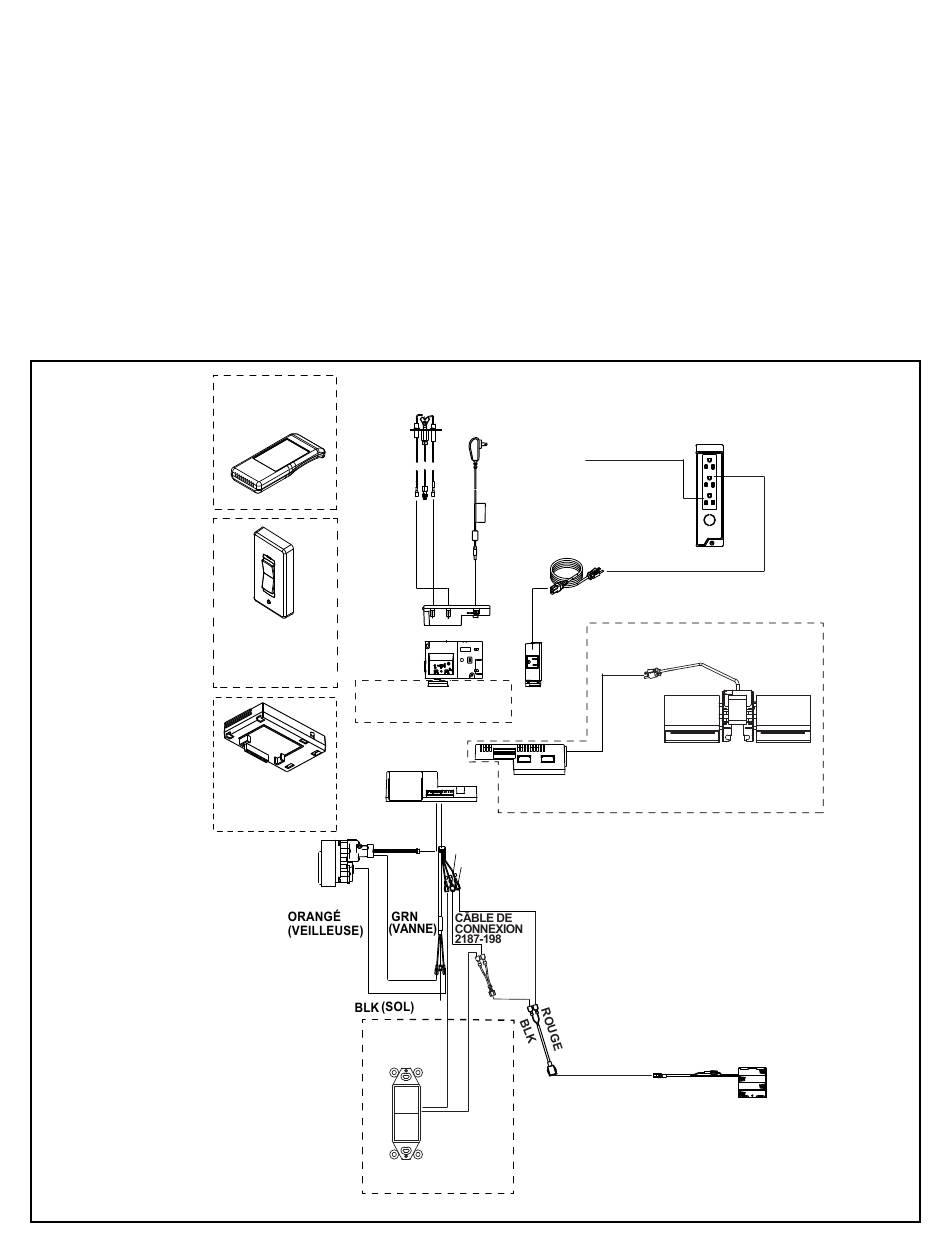

Figure 8.4 Schéma de câblage d'IntelliFire Touch
CAPTEUR DE
TÉLÉCOMMANDE
FLAMME ALLUMEUR
IFT-RC400
INTERRUPTEUR
MODULE
MURAL SANS
IFT-ECM
FIL IFT-RC150
2326-130
(FACULTATIF)
MODULE RF 2326-120
(OPTIONNEL)
MODULE IFT-ECM
2326-130
MODULE WIFI
IFT-WFM
(OPTIONNEL)
CONTRÔLE
ON/OFF DE
L'APPAREIL
(OPTIONNEL)
®
Majestic • MER36MN, MER42MN Manuel d'installation • 2599-980DFR • 11/23
AVIS : Les piles ne doivent être utilisées comme source d'énergie
qu'en cas d'urgence lors d'une panne d'électricité. Les piles ne
®
doivent pas être utilisées comme source d'énergie primaire et
sur de longues périodes. Respectez polarité des piles lors de
leur installation. En utilisant les piles comme source d'énergie,
le transformateur 6 volts doit être débranché du réceptacle.
N'entreposez pas les piles dans le bloc-piles lorsque l'appareil
est alimenté par le transformateur 6 volts relié au réseau
électrique.
TRANSFORMATEUR
6 V C.A.
VERS LA BOÎTE
DE JONCTION 110-120 V C.A.
MODULE IFT-ACM
2326-150 (OPTIONNEL)
BLK
ROUGE
FAISCEAU DE
CÂBLES USB-C
2326-222
BLK
BRN
BOÎTE DE JONCTION
110-120 V c.a.
2326-013
VENTILATEUR
GFK-160A (OPTIONNEL)
PRISE À 3
BROCHES
110 V c.a.
VENTILATEUR
BLOC-PILES 6 V C.C.
2326-142
ROUGE
BLK
53
