Manuels Connexes pour RISCO Group VUpoint RVCM32W
Sommaire des Matières pour RISCO Group VUpoint RVCM32W

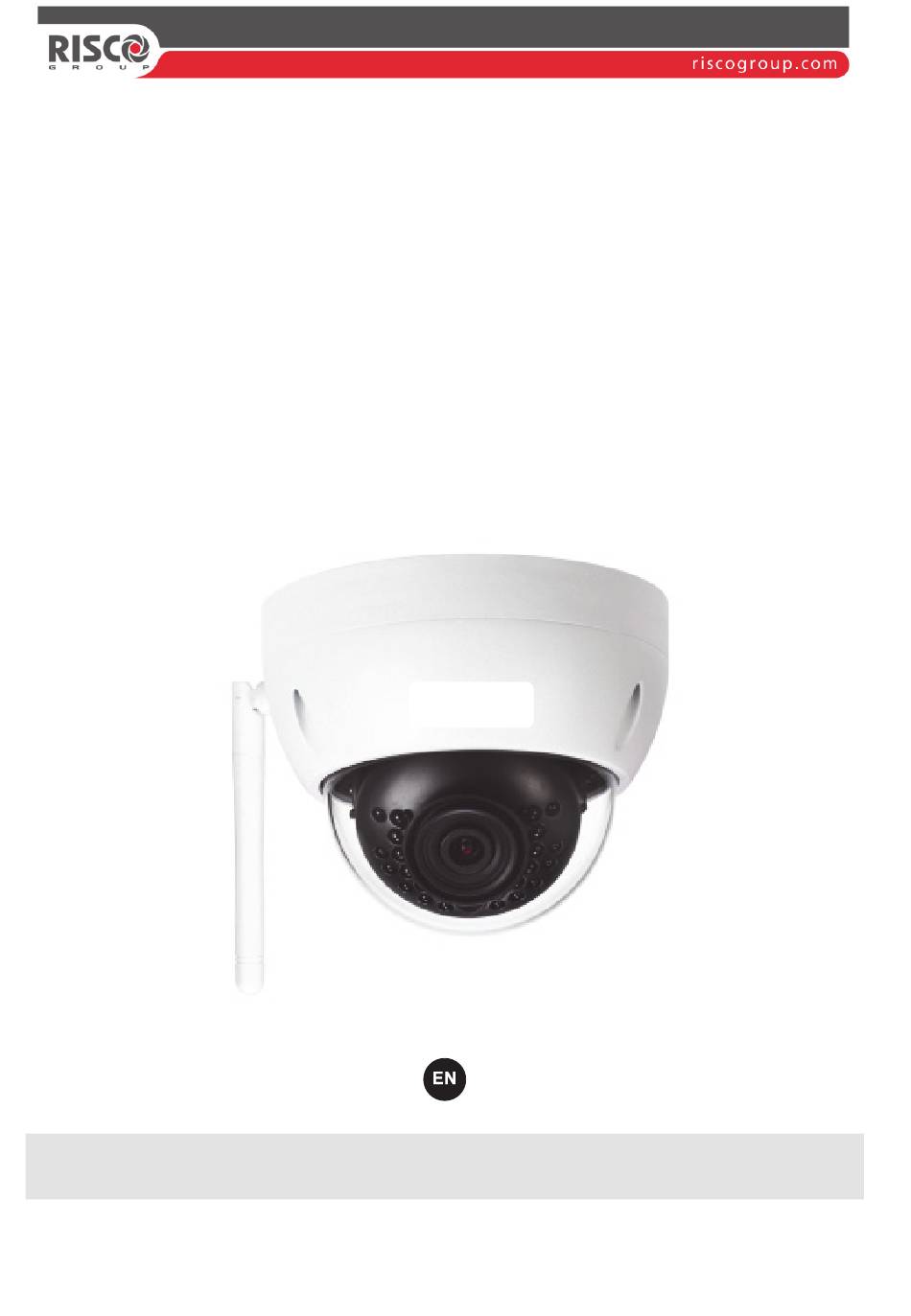

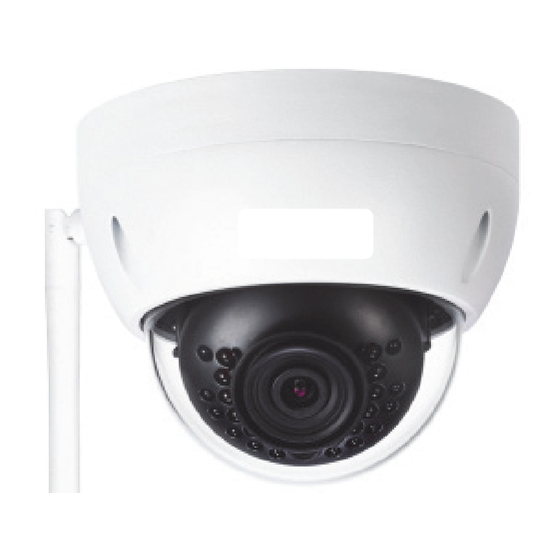

- Page 1 VUpoint Dome Vandal-Proof P2P IP Camera Model: RVCM32W Installation Guide...
- Page 2 Safety Precautions These instructions are intended to ensure that the user can use the product correctly to avoid danger or property loss. WARNINGS: Installation or usage of this product that is not in accordance with the intended use as defined by the supplier and as described in the instructional materials can result in damage, injury, or death.
- Page 3 Introduction RISCO Group presents VUpoint, a revolutionary live video verification solution which seamlessly integrates IP Cameras within RISCO’s professional security systems. Powered by the RISCO Cloud (RISCO Application Server), VUpoint provides an unprecedented level of security and live video monitoring capabilities to monitoring stations and end-users alike.
- Page 4 IP Camera Components and Dimensions Figure 1 External View and Ports Label Name Dome cover Dome enclosure Network port Power port...
- Page 5 Figure 2 IP Camera Components Label Name Wireless antenna Waterproof ring Reset/ WPS (Wi-Fi Protected Setup) button Micro SD card slot Indicator light 1 Indicator light 2 Note: For reset (used to return the camera settings to factory default mode), long press for 15 seconds and then the light turns off For WPS (Wi-Fi Protected Setup), one quick press.
- Page 6 Indication Status Booting Red light normally on Booting completed, await WiFi config, enter smart config status; Green light slow flashing WiFi smart config in progress, including WPS (WiFi Protected Green light quick Setup), management frame and etc. flashing Wifi connection succeeded, operate normally. Green light normally Device upgrade Red and green lights...
- Page 7 IP Camera Installation After reading the installation instructions and before installing your IP camera, prepare a plan for mounting the IP camera at your protected site. Correct placement of your IP camera is crucial for optimal security-monitoring performance. First, determine which areas need to be protected and then map out the most optimal areas for installing your IP camera.
- Page 8 Mounting the IP Camera Figure 4 Mounting IMPORTANT- Please make sure the installation surface can support at least 3 times the weight of the camera and the bracket. Step Description Use the supplied hex wrench to open the dome enclosure by releasing the three inner hex screws.
- Page 9 Step Description If you run the cable from the top of the installation surface, make an exit hole on the installation surface according to the installation positioning template. If you run the cable from the side of the cable channel, it must go through the U-shaped channel on the dome support.
- Page 10 Powering-up the IP Camera Connect power to the Power port on the IP camera. Connect power to an electrical outlet. When the IP camera boots up, the GREEN power indicator light turns on. Connecting the IP Camera to the Network The IP camera supports several network connection options including LAN and Wireless.
- Page 11 Connecting to a Wireless Network using the RISCO Cloud Connecting the IP camera to a wireless network using the RISCO Cloud (RISCO Application Server) requires that you first physically connect the IP camera to the router and then, from the RISCO Cloud Installer Application, define the IP camera settings and establish a wireless connection.
- Page 12 IP Cameras and the RISCO Cloud Installer Application The RISCO Cloud Installer Application provides an interface to your control panel from a local or remote PC via the Web. This enables you to add IP cameras and define camera and event alarm trigger settings. IMPORTANT –...
- Page 13 Figure 6 Control Panel Update Page Click the Network Cameras link in the left-hand column; the IP Camera List page is displayed. Figure 7 IP Cameras List Click Add Camera; the Add Camera dialog box is displayed. Figure 8 Add Camera Define the following fields in the Add Camera dialog box.
- Page 14 Click Add. If the “Connect to WiFi” message is displayed, go straight to step 8. Figure 9 Connect to WiFi message NOTE – This message is only relevant for IP cameras that are physically connected to the LAN network via the router. Select one of the following options: Connect to Wi-Fi –...
- Page 15 12. Connecting to a Wireless Network using the RISCO Cloud). IMPORTANT – Once a wireless connection has been established, don’t forget to disconnect the IP camera Ethernet cable from the router. 13. Once the “camera is ready for use” message is displayed, click OK. The defined IP camera is displayed in the IP Cameras page.
- Page 16 To define camera trigger settings: From the Control Panel Cameras page, click the Triggers tab, the Camera Triggers List page is displayed. Figure 12 Camera Triggers List Click Add Trigger; the Add Triggers dialog box appears. Figure 13 Add Trigger Define the following fields in the Add Trigger dialog box: Field Description...
- Page 17 Additional fields are displayed in the Add Trigger dialog box according to the event type that you selected (see examples below for Partition and Detector event types). Figure 14 Add Partition Event Trigger Figure 15 Add Detector Event Trigger Define the following fields in the Add Trigger dialog box according to the event type that you selected.
- Page 18 Once finished, click Done. The defined camera trigger is displayed in the Camera Triggers List page. Figure 16 Camera Triggers List NOTE – You also have the options to edit , create a duplicate , or to delete the selected camera trigger. IMPORTANT –...
- Page 19 Product Specification Model RVCM32W0200A Camera Image Sensor 1/3” 1.3Megapixel progressive scan CMOS Effective Pixels 1280(H) x960(V) Scanning System Progressive Electronic Shutter Speed Auto/Manual, 1/3(4)~1/100000s Min. Illumination 0. 1Lux/F2.0(Color), 0Lux/F2.0(IR on) S/N Ratio More than 50dB Video Output Camera Features Max. IR LEDs Length Day/Night Auto(ICR)/Color/B/W Backlight Compensation...
- Page 20 Network RJ-45 (10/100Base-T) Ethernet Wi-Fi(IEEE802.11b/g/n) Wi-Fi 50m(open field) P2P, IPv4/IPv6, HTTP, HTTPS, TCP/IP, UDP, UPnP, ICMP, IGMP, RTSP, RTP, Protocol SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS Compatibility ONVIF, CGI Max. User Access 20 users Smart Phone iPhone, iPad, Android Auxiliary Interface Memory Slot...
- Page 21 NOTES...
- Page 22 VUpoint Caméra IP Anti-Vandale Dome P2P Modèle : RVCM32W Guide d'installation...
- Page 23 Consignes de sécurité Ces instructions sont destinées à faire en sorte que l'utilisateur puisse utiliser le produit correctement pour éviter tout danger ou toute perte matérielle. MISES EN GARDE : Toute installation ou utilisation de ce produit sans respecter l'usage prévu tel que défini par le fournisseur et comme décrit dans les matériels pédagogiques peut entraîner des dommages, des blessures ou la mort.
- Page 24 NOTE : nous déclinons toute responsabilité en cas d'incendie ou de choc électrique dû à une manipulation et/ou une installation incorrectes. Nous ne pouvons être tenus pour responsables en cas de problèmes causés par une modification ou une tentative de réparation non autorisées.
- Page 25 Introduction RISCO Group présente VUpoint, une solution de vérification vidéo en direct révolutionnaire qui intègre de façon transparente les caméras IP au sein de nos systèmes de sécurité professionnels Géré par RISCO Cloud, VUPoint offre un niveau de sécurité sans précédent en offrant la surveillance vidéo en direct aux stations de télésurveillance et aux utilisateurs commerciaux/résidentiels.
- Page 26 Composants et dimensions de la caméra IP Figure 1 Vue Extérieure et Ports Libellé Cache du dôme Boîtier du dôme Port réseau Port d'alimentation...
- Page 27 Figure 2 Composants de la Caméra IP Libellé Antenne Wi-Fi Anneau d’étanchéité Bouton de Réinitialisation/WPS (Wi-Fi Protected Setup) Logement pour carte Micro SD Voyant d’indication 1 Voyant d’indication 2 Note : Pour la réinitialisation (utilisée pour rétablir la caméra à ses paramètres usine par défaut), appuyez pendant 15 secondes sur le bouton, jusqu’à...
- Page 28 Indication État Démarrage en cours Voyant rouge allumé normalement Démarrage terminé, configuration Wi-Fi en attente, accès à l'état Voyant vert clignotant de configuration intelligente lentement Configuration Wi-Fi intelligente en cours, à savoir fonction Voyant vert clignotant WPS (Wi-Fi Protected Setup), trame de gestion, etc. rapidement Connexion Wi-Fi correctement établie, fonctionnement normal Voyant vert allumé...
- Page 29 Installation de la caméra IP Après avoir lu les instructions d'installation et avant d'installer votre caméra IP, préparez un plan de montage de la caméra IP correspondant au site à protéger. Il est crucial de déterminer l’emplacement correct de votre caméra IP afin d'assurer des performances de surveillance et de sécurité...
- Page 30 Montage de la caméra IP Plafond ou Mur Cheville à expansion Corps du dôme Vis d’installation Boîtier du dôme Figure 4 Montage IMPORTANT - Assurez-vous que la surface de montage peut supporter au moins trois fois le poids de la caméra et de son support. Étape Description Utilisez la clé...
- Page 31 Étape Description Utilisez les vis (fournies dans le sachet d'accessoires) pour fixer la caméra IP fermement. Si vous faites passer le câble par le haut de la surface d'installation, percez un trou de sortie sur cette dernière en fonction du gabarit de positionnement d'installation.
- Page 32 Étape Description Tenez le cache du voyant à LED tout en faisant pivoter le long de l'axe et réglez l'image de l'objectif sur la position de surveillance correcte. Plage de l'objectif : verticale (0 ° +64 °) horizontale (0 ° +355 °) sens de rotation de l'image (0 °...
- Page 33 REMARQUE : le logiciel de gestion de certains routeurs est muni d'un bouton virtuel. Reportez-vous à la documentation du routeur pour plus de détails sur l'utilisation des fonctions WPS. Une fois le câble d'alimentation connecté, attendez que le voyant réseau VERT clignote lentement.
- Page 34 Connexion à un réseau sans fil à l'aide de RISCO Cloud Pour connecter la caméra IP à un réseau sans fil via le RISCO Cloud (Serveur d’Application RISCO), vous devez tout d'abord raccorder physiquement la caméra IP au routeur, puis définir les paramètres de la caméra IP et établir une connexion sans fil via l'application Installateur RISCO Cloud.
- Page 35 Caméras IP et Application Installateur RISCO Cloud L’application Installateur RISCO Cloud fournit une interface pour contrôler votre centrale à partir d'un PC local ou à distance via le Web. Cela vous permet d'ajouter des caméras IP et de définir la caméra et les paramètres des événements d'alarme de déclenchement.
- Page 36 Figure 6 Page Mise à jour des centrales Cliquez sur le lien Caméras IP dans la colonne de gauche ; la page des caméras IP s'affiche. Figure 7 Page des caméras IP Cliquez sur Ajout Caméra ; la boîte de dialogue correspondante s'affiche. Figure 8 Ajout Caméra Renseignez les champs suivants dans la boîte de dialogue Ajout Caméra.
- Page 37 Cliquez sur Ajouter. Si le message « Votre caméra a été identifiée avec succès. Voulez-vous la connecter à votre réseau Wi-Fi ? » s'affiche, passez directement à l'étape 8. Figure 9 Message d’identification réussie NOTE : Ce message n'est pertinent que pour les caméras IP qui sont physiquement connectés au réseau LAN via le routeur.
- Page 38 IMPORTANT : une fois la connexion sans fil établie, n'oubliez pas de déconnecter le câble Ethernet de la caméra IP du routeur. 12. Lorsque le message « Caméra prête à être utilisée » s'affiche, cliquez sur OK. La caméra IP définie s'affiche sur la page Caméras IP. Figure 11 Liste des caméras IP REMARQUE : vous avez également la possibilité...
- Page 39 Pour définir les paramètres de déclenchement de la caméra : Sur la page de configuration des Caméras, cliquez sur l'onglet Déclencheurs ; la liste des déclencheurs de la caméra s'affiche. Figure 12 Liste des déclencheurs de la caméra Cliquez sur Ajout de déclencheur ; la boîte de dialogue d'ajout de nouveau déclencheur s'affiche.
- Page 40 D'autres champs sont disponibles dans la boîte de dialogue Ajout de déclencheur selon le type d'événement sélectionné (reportez-vous aux exemples ci-dessous pour les types d'événements de partition et de détecteur). Figure 14 Ajout d'un événement de partition Figure 15 Ajout d'un événement de détecteur Renseignez les champs suivants dans la boîte de dialogue d'ajout de déclencheur selon le type d'événement que vous avez sélectionné.
- Page 41 Lorsque vous avez terminé, cliquez sur OK. Le déclencheur de caméra défini apparaît désormais dans la liste des déclencheurs de caméra. Figure 16 Liste des déclencheurs de la caméra NOTE - vous avez également la possibilité de modifier , de dupliquer de supprimer le déclencheur sélectionné.
- Page 42 Spécifications du produit Modèle RVCM32W0200A Caméra Capteur d'image CMOS 1/3” à balayage progressif de 1,3 Mégapixel Pixels effectifs 1 280 (H) x 960 (V) Système de balayage Progressif Vitesse d'obturation électronique Auto/Manuelle, 1/3(4)~1/100 000 s Illumination min. 0. 1 Lux/F2.0 (couleur), 0 Lux/F2.0 (IR activé) Rapport signal sur bruit Supérieur à...
- Page 43 Réseau RJ-45 (10/100Base-T) Ethernet Wi-Fi (IEEE802.11b/g/n) Wi-Fi 50 m (champ libre) P2P, IPv4/IPv6, HTTP, HTTPS, TCP/IP, UDP, UPnP, ICMP, IGMP, RTSP, RTP, Protocole SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS Compatibilité ONVIF, CGI Accès utilisateur max. 20 utilisateurs Smartphone iPhone, iPad, Android Interface auxiliaire...
- Page 44 NOTES...
- Page 45 VUpoint Telecamera Dome P2P Anti-Vandalo Modello: RVCM32W Manuale di Installazione...
- Page 46 Precauzioni sulla sicurezza Queste istruzioni hanno lo scopo di garantire che l'utente utilizzi il prodotto in modo corretto per evitare pericoli o danni a terzi. AVVERTENZE: L'installazione o l'utilizzo di questo prodotto non in conformità con la destinazione d'uso, come definito dal fornitore e come descritto nel seguente manuale, può provocare danni, lesioni o morte.
- Page 47 Introduzione RISCO Group presenta VuPoint, una soluzione rivoluzionaria di verifica video live che integra perfettamente le Telecamere IP nei sistemi di sicurezza professionali RISCO. Utilizzando il Cloud di RISCO, VuPoint fornisce un livello di sicurezza e di monitoraggio video in tempo reale per le Vigilanze e per gli utenti finali senza precedenti.
- Page 48 Telecamera IP - Componenti e Dimensioni Figura 1 Telecamera IP e connessioni Etichetta Descrizione Guscio telecamera Dome Corpo telecamera Dome Presa di rete Presa di alimentazione...
- Page 49 Figura 2 Telecamera IP componenti Etichetta Descrizione Antenna Wireless Anello a protezione da infiltrazioni di acqua Pulsante Reset/ WPS (Wi-Fi Protected Setup) Ingresso Micro SD card LED 1 LED 2 Nota: Per eseguire il reset (portare la telecamera alle sue impostazioni di fabbrica), premere il tasto per 15 secondi finchè...
- Page 50 Indicazione LED Significato Telecamera alimentata Led rosso acceso Avvio telecamera completato, in attesa della configurazione Led verde lampeggio WiFi, ingresso modalità smart config; lento configurazione smart WiFi in corso (modalità WPS). Led verde lampeggio rapido Connessione WiFi avvenuta con successo, modalità di Led verde acceso funzionamento normale.
- Page 51 Telecamera IP - Installazione Dopo aver letto le istruzioni di installazione e prima di installare la telecamera IP, preparare un piano per il montaggio della stessa nel sito da proteggere. Il corretto posizionamento della telecamera IP è fondamentale per ottenere prestazioni ottimali di sicurezza e sorveglianza.
- Page 52 Montaggio della telecamera IP Parete/Soffitto Tasselli Corpo telecamera Corpo telecamera Viti Viti Chiusura Dome Figura 4 Montaggio IMPORTANTE - Si prega di assicurarsi che la superficie di installazione possa supportare almeno 3 volte il peso della telecamera comprensiva di staffa. Passo Descrizione Posizionare la dima in dotazione sulla superficie dove si è...
- Page 53 Passo Descrizione Allentare la vite di regolazione e ruotare la telecamera IP nella posizione corretta in base alle vostre esigenze. Se il cavo viene portato dalla parte superiore della superficie di installazione, effettuare un buco in corrispondenza dell’indicazione presente sulla dima. Se il cavo viene portato lateralmente, dovrà...
- Page 54 Alimentazione della Telecamera IP Connettere l’alimentazione all’apposito ingresso della Telecamera IP. Collegare l’alimentatore ad una presa elettrica. Quando la telecamera si accende, il LED VERDE verrà acceso. Connessione della telecamera IP al RISCO Cloud La telecamera IP supporta la connessione di rete LAN e WiFi. Connessione della telecamera IP al RISCO Cloud La telecamera IP supporta la connessione di rete LAN e WiFi.
- Page 55 Connettere il cavo LAN alla telecamera. Attendere che il led verde lampeggiando lentamente durante la connessione al server Cloud RISCO. Il led verde acceso fisso indica che la connessione è avvenuta con successo. Proseguire come indicato al paragrafo Impostazioni Telecamera. Quando la connessione Wireless è...
- Page 56 Telecamera IP e Profilo Installatore Il Profilo Installatore è un interfaccia accessibile da PC attraverso Web browser. Questo Profilo è l’interfaccia attraverso la quale è possibile aggiungere le telecamere IP, definendone i comandi di attivazione, alle centrali installate e connesse su Cloud. IMPORTANTE –...
- Page 57 Figure 5 Aggiornamento Centrale Selezionare Telecamere IP. Figura 6 IP Telecamere IP Selezionare Aggiungi Telecamera. Figure 6 Aggiungi Telecamera Compilare i seguenti campi della finestra Aggiungi Telecamera. Campo Descrizione Etichetta Etichetta della telecamera Partizioni Selezionare le partizione(i) a cui associare la telecamera Tipo Selezionare RISCO Inserire il MAC Address.
- Page 58 Selezionare Aggiungi. Se viene mostrato il messaggio “Connetti al WiFi” passare al punto 8. Figura 7 Connetti al WiFi NOTA – Questo messaggio è mostrato solo se la telecamera è connessa via cavo al router. Selezionare una delle seguenti opzioni: Connetti al WiFi –...
- Page 59 12. Quando si è terminate la configurazione selezionare OK. La telecamera verrà mostrata nella lista delle telecamere IP associate alla centrale. Figura 9 Lista telecamere IP NOTA – Sarà possibile editare i parametri della telecamera o cancellarla anche in un secondo momento. Comandi di attivazione (Trigger) Telecamere IP Tutti gli eventi di seguito elencati possono essere programmatic per attivare la telecamera IP.
- Page 60 Per impostare i comandi di attivazione (trigger): Dalla pagina Telecamere IP della centrale, selezionare la voce Aggiungi Trigger e verrà mostrata la relativa finestra. Figura 10 Aggiungi Trigger Selezionare Aggiungi Trigger, verrà mostrata la seguente finestra. Figura 11 Aggiungi Trigger Compilare i seguenti campi: Campo Descrizione...
- Page 61 La scheda Aggiungi Trigger contiene opzioni aggiuntive a seconda del tipo di evento che si è scelto (la tipologia Partizione o Sensore). Figura 12 Partizione Figura 13 Sensore Effettuare le selezioni a seconda del tipo di evento scelto. Campo Descrizione Tipo Evento Partizione(i) Selezionare la partizione(i) dalla lista.
- Page 62 Una volta terminato, selezionare Fatto. I comandi Trigger programmatic verranno mostrati nella finestra Trigger. Figura 14 Lista Trigger NOTA – Sarà comunque possibile editare , creare o duplicare , oppure cancellare il trigger selezionato. IMPORTANTE – Due trigger non possono essere identici. Se viene duplicato un trigger andrà...
- Page 63 Specifiche Tecniche RVCM32W0200A Modello Telecamera Sensore video 1/3” 1.3 Megapixel scan progressivo scan CMOS Pixels 1280(H) x960(V) Sistema Scanning Progressivo Modo esposizione Auto/Manuale, 1/3(4)~1/100000s Illuminazione min 0. 1Lux/F2.0(Color), 0Lux/F2.0(IR on) S/N Ratio More than 50dB Uscita Video Caratteristiche Telecamera Max. portata LEDs IR Auto(ICR)/Colore/B/W Giorno/Notte BLC / HLC / DWDR...
- Page 64 Rete RJ-45 (10/100Base-T) Ethernet Wi-Fi(IEEE802.11b/g/n) Wi-Fi 50m(open field) P2P, IPv4/IPv6, HTTP, HTTPS, TCP/IP, UDP, UPnP, ICMP, IGMP, RTSP, RTP, Protocollo SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS Compatibilità ONVIF, CGI Max. Numero utenti 20 users Smartphone iPhone, iPad, Android Interfaccia Ausiliaria Slot Memoria Micro SD card, fino a 128GB...
- Page 65 NOTES...
- Page 66 VUpoint Cámara IP Dome P2P a prueba de vandalismo Modelo: RVCM32W Guía de instalación...
- Page 67 Precauciones de seguridad Estas instrucciones están indicadas para asegurar que el usuario puede utilizar el producto correctamente para evitar daños personales o materiales. ADVERTENCIAS: La instalación o el uso de este producto que se realice de acuerdo con el uso indicado por el proveedor y, tal y como está...
- Page 68 NOTA: no se asume ningún tipo de responsabilidad derivada de cualquier tipo de fuego o daño eléctrico o electrocución fruto de un manejo o instalación incorrectos. No se asume ningún tipo de responsabilidad causada por modificaciones o intentos de reparaciones no autorizadas.
- Page 69 Introducción RISCO Group presenta VUpoint, una revolucionaria solución de videoverificación que integra fácilmente cámaras IP con los sistemas de seguridad profesional de RISCO. Impulsado por RISCO Cloud (Servidor de la aplicación RISCO), VUpoint proporciona un nivel de seguridad y videoverificación en vivo sin precedentes para centrales receptoras y usuarios finales por igual.
- Page 70 Componentes y dimensiones de la cámara IP Figura 1 Vista externa y puertos Etiqueta Nombre Cubierta abovedada Caja abovedada Puerto de red Puerto de alimentación...
- Page 71 Figura 2 Componentes de la cámara IP Etiqueta Nombre Antena inalámbrica Junta estanca Botón Reset/WPS Ranura para tarjeta Micro SD Indicador 1 Indicador 2 Nota: Para realizar el Reset, mantenga presionado el botón durante 15 segundos y la luz se apagará Para WPS, pulse rápidamente una sola vez.
- Page 72 Indicación Significado Arrancando Rojo fijo Arranque finalizado, espera de config WiFi, introducción de Verde con parpadeo estado de config inteligente; lento Config inteligente de WiFi en curso, incluido WPS, marco de Verde con parpadeo gestión, etc. rápido Conectado a la red WiFi, funcionamiento normal. Verde fijo Actualización del dispositivo Verde y rojo con...
- Page 73 Instalación de la cámara IP Después de leer las instrucciones de instalación y antes de instalar su cámara IP, planifique el montaje de la misma en la localización elegida. La correcta colocación de su cámara IP es crucial para un rendimiento óptimo de la monitorización.
- Page 74 Montaje de la cámara IP Figura 4 Montaje IMPORTANTE: asegúrese de que la superficie de instalación puede soportar como mínimo 3 veces el peso de la cámara y del soporte. Paso Descripción Utilice la llave hexagonal suministrada para abrir la caja abovedada aflojando los tres tornillos hexagonales interiores.
- Page 75 Paso Descripción Si lleva el cable desde la parte superior de la superficie de instalación, haga un agujero de salida en la superficie según la plantilla de instalación. Si lleva el cable desde el lateral del canal de cables, debe pasar por el canal en forma de U del soporte.
- Page 76 Alimentación de la cámara IP Conectar el adaptador de corriente al puerto de alimentación de la cámara IP. Conectar el adaptador de corriente a una toma eléctrica. Cuando la cámara IP arranca, el indicador de alimentación VERDE se enciende. Conectar la cámara IP a la red La cámara IP soporta varias opciones de conexión de red, incluidas redes locales cableadas y redes inalámbricas.
- Page 77 Conectarse a una red inalámbrica con RISCO Cloud Para conectar la cámara IP a una red inalámbrica con RISCO Cloud (Servidor de la aplicación RISCO) es preciso conectar físicamente primero la cámara IP al router y, después, desde la Aplicación para instaladores de RISCO Cloud, definir los ajustes de la cámara IP y establecer una conexión inalámbrica.
- Page 78 Cámaras IP y la Aplicación para instaladores de RISCO Cloud La aplicación para instaladores de RISCO Cloud ofrece una interfaz al panel de control desde un ordenador local o remoto vía Internet. Esto permite añadir cámaras IP y definir ajustes de trigger de alarma de eventos y de cámaras. IMPORTANTE: debe haber definido primero un panel de control en RISCO Cloud para poder aceptar cámaras IP y configurar los ajustes de la cámara (consulte el manual de la aplicación para instaladores de RISCO Cloud).
- Page 79 Figura 6 Página Control Panel Update Pulse Network Cameras en la columna de la izquierda y se abrirá la página IP Camera List. Figura 7 Lista de cámaras IP Pulse Add Camera; se visualizará el cuadro de diálogo Add Camera. Figura 8 Add Camera Defina los siguientes campos en el cuadro de diálogo Add Camera: Campo...
- Page 80 Pulse Add. Si se muestra el mensaje “Connect to WiFi”, vaya directamente al paso 8. Figura 9 Mensaje Connect to WiFi NOTA: este mensaje solo aparece en cámaras IP conectadas físicamente a la red LAN vía el router. Seleccione una de las opciones siguientes: Connect to Wi-Fi: permite establecer una conexión de red inalámbrica (vaya al paso 9 para conectar la cámara IP a la red inalámbrica).
- Page 81 12. Cuando aparezca el mensaje “Camera is ready for use”, pulse OK. La cámara IP definida se visualizará en la página de cámaras IP. Figura 11 Lista de cámaras IP NOTA: también existe la opción de editar o eliminar la cámara IP seleccionada. Definir la configuración de los triggers de la cámara Cualquiera de los eventos de la lista que puede ver a continuación pueden definirse para activar una alarma.
- Page 82 Pulse Add Trigger; aparecerá el cuadro de diálogo Add Triggers. Figura 13 Add Trigger Defina los siguientes campos en el cuadro de diálogo Add Trigger: Campo Descripción Tipo de evento Label Especifique el nombre del trigger de Eventos de partición y de la cámara detector Camera...
- Page 83 Defina los siguientes campos del cuadro de diálogo Add Trigger en función del tipo de evento seleccionado. Campo Descripción Tipo de evento Partition(s) Seleccione las particiones de la lista. Solo eventos de partición NOTA: solo se muestran las particiones asociadas a la cámara. Detectors Seleccione el detector de la lista.
- Page 84 Especificaciones del producto Modelo RVCM32W0200A Camera Sensor de imagen 1/3” CMOS de barrido progresivo 1,3 megapíxeles Píxeles efectivos 1280(H) x960(V) Sistema de barrido Progresivo Velocidad de obturador electrónico Auto/Manual, 1/3(4)~1/100000s Iluminación mínima 0. 1 lux/F2.0(Color), 0 lux/F2.0(IR encendido) Relación S/N Más de 50 dB Salida de vídeo Características de la cámara...
- Page 85 RJ-45 (10/100Base-T) Ethernet Wi-Fi(IEEE802.11b/g/n) Wi-Fi 50 m(campo abierto) P2P, IPv4/IPv6, HTTP, HTTPS, TCP/IP, UDP, UPnP, ICMP, IGMP, Protocolos RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, Compatibilidad ONVIF, CGI Número máximo de acceso de usuarios 20 usuarios Dispositivos móviles iPhone, iPad, Android Interfaz auxiliar...
