REVO C
1PH de 60A à 210A
18
Alimenter la carte électronique
Pour fonctionner, le thyristor REVO C nécessite une source de tension pour les cartes électroniques. La
consommation max. est de 10 VA.
L'alimentation des cartes électroniques est configurée conformément aux besoins du client définis dans le
code de commande. Le code de commande est indiqué sur l'étiquette d'identification.
Avertissement: avant de connecter ou de déconnecter l'unité, vérifiez que les câbles
d'alimentation et de commande sont isolés des sources de tension.
Personnel spécialisé uniquement
Borne M2-M4
L1
-
L2/N

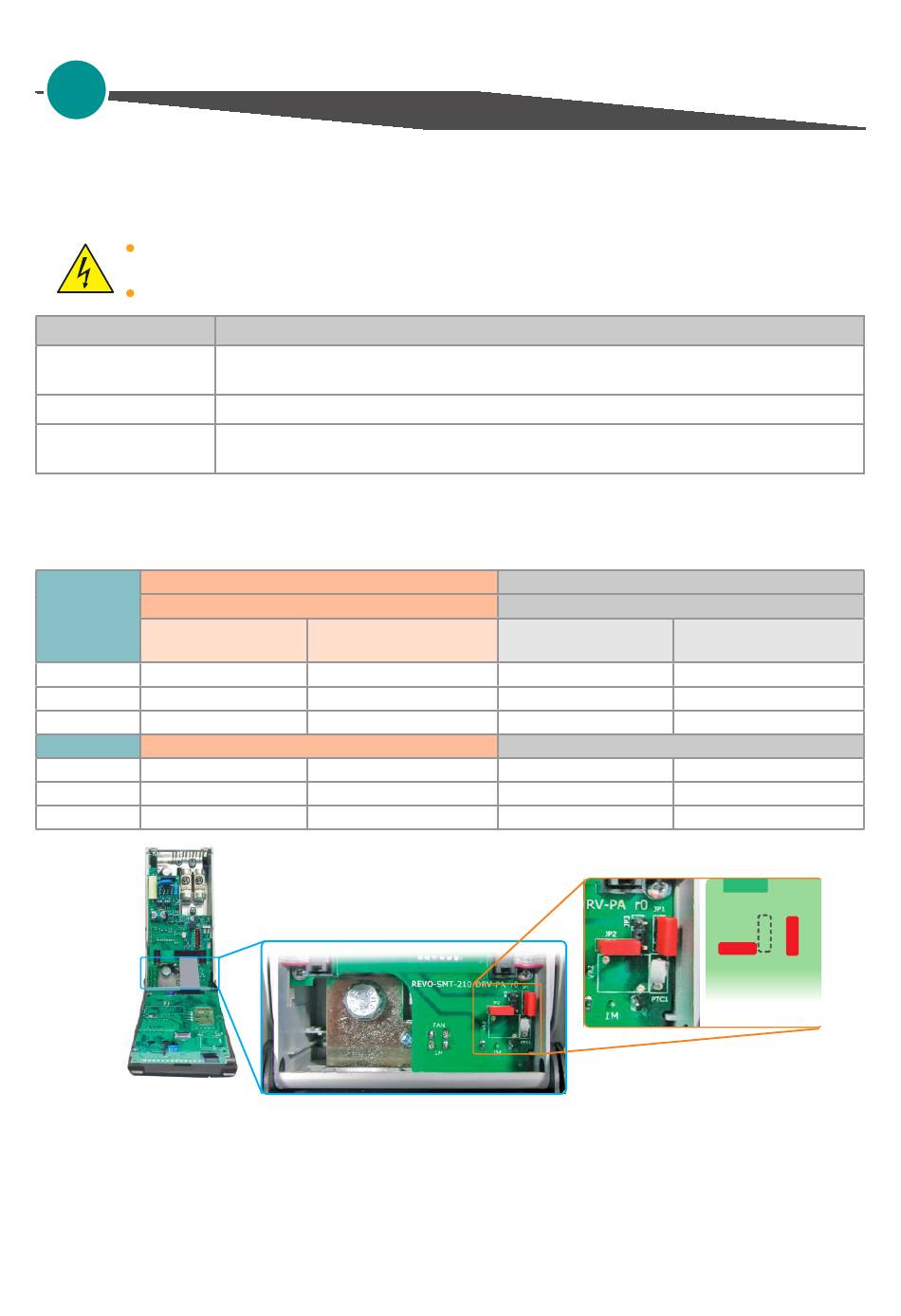

S'il est nécessaire de modifier la valeur de la tension d'alimentation auxiliaire, déplacez les cavaliers comme
indiqué dans le tableau ci-dessous.
La plage de la tension auxiliaire qui peut être réglée dépend du transformateur monté sur la carte, dans le
code de commande au Digit 8 (voir tableau).
Code de
commande
Plage du
transformateur
RC1_ _ _-_1
90:135V
RC1_ _ _-_2
180:265V
RC1_ _ _-_3
238:330V
RC1_ _ _-_5
342:528V
RC1_ _ _-_6
540:759V
RC1_ _ _-_7
540:759V
•
Attention! ne liez jamais tous les cavaliers JP1+JP2+JP3 en même temps ou JP3 + à un autre cavalier,
JP3 doit toujours être utilisé seul. Respectez la configuration illustrée.
•
Une fois que la position des cavaliers a été modifiée, écrire la valeur correcte dans le Par P43 (voir
page suivante).
•
Attention! La tension auxiliaire est également utilisée pour le synchronisme de l'allumage, elle doit
donc être en phase avec la tension de la charge.
Description
Aux - Tension d'alimentation pour les cartes électroniques et la synchronisation
(voir le code de commande pour la valeur)
Non raccordée
Aux - Tension d'alimentation pour les cartes électroniques et la synchronisation
(voir le code de commande pour la valeur)
Selon la commande
Les cavaliers JP1 + JP2 sont liés
Tension de ligne
100/120V
200/208/220/230/240V
Seul le cavalier JP3 est lié
380/400/415/440/480V
Plage du
transformateur
180:265V
277V
540:759V
600V
238:330V
690V
238:330V
76
Manuel Utilisateur
Remplacer par
Lier le cavalier JP3 uniquement
Tension de ligne
200/208/220/230/240V
342:528V
380/400/415/440/480V
Lier les cavaliers JP1 + JP2
180:265V
200/208/220/230/240V
600/690V
277V
277V
JP3 JP1
JP2
