SÉCURITÉ ÉLECTRIQUE
3.6.1 Panneau de commande du contrôleur d'isolement (ELG)
Sur les appareils avec un contrôleur d'isolement intégré, l'électronique d'évaluation est intégrée
dans le boîtier des transformateurs, le champ de commande et d'affichage se trouve dans un des
plateaux de réception. Les deux composants sont reliés par le biais d'un câble d'interface achemi-
né dans le profil vertical.

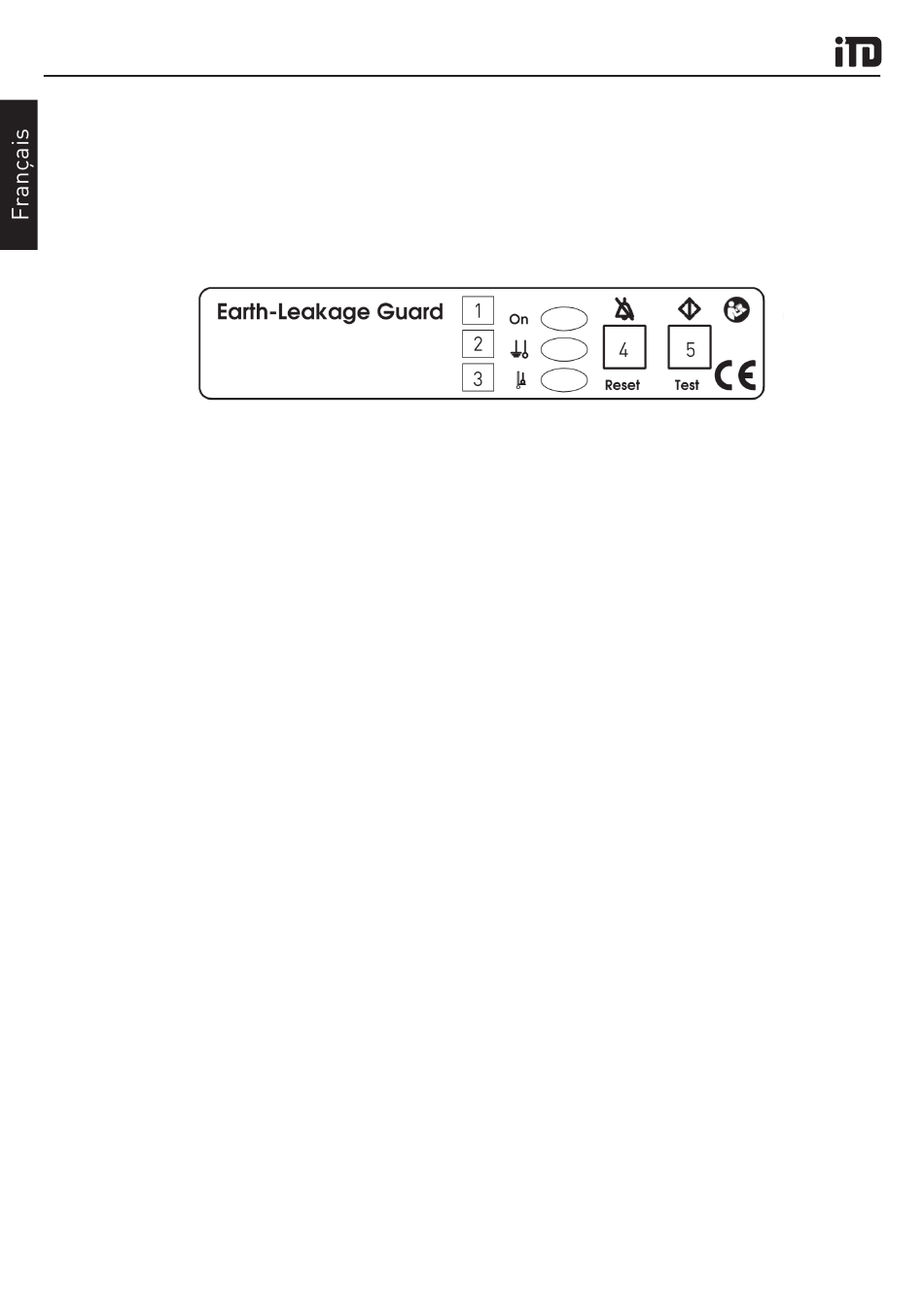

Panneau de commande du contrôleur d'isolement ELG (en option) :
1 Témoin de contrôle de réseau (vert)
2 Résistance d'isolement (jaune)
3 Dépassement de température (jaune)
4 Touche d'acquittement de panne
5 Bouton test
3.6.2 Utilisation conforme
Le contrôleur d'isolement ELG sert à la surveillance de la résistance d'isolation d'appareils et
de groupes d'appareils qui sont raccordés à des transformateurs de coupure pour la coupure
de protection. Le transformateur est de plus simultanément surveillé du point de vue de son
comportement de température. L'évaluation est réalisée par commande de processeur.
3.6.3 Mode d'emploi
Lorsque vous commutez l'interrupteur principal du transformateur de coupure sur "ON"
(„MARCHE"), l'autotest du contrôleur d'isolement ELG est automatiquement réalisé en arrière-
plan. Suite à la clôture de l'autotest, le contrôleur d'isolement ELG est prêt à l'emploi. Le -
témoin de contrôle de réseau (LED verte) est allumé en permanence. En cours de fonctionne-
ment, le test est réalisé automatiquement de manière cyclique toutes les 8 heures et peut être en
complément manuellement déclenché par le biais d'un bouton test.
Lors d'un test manuel, la routine de contrôle suivante est réalisée :
•
Une erreur d'isolement est simulée, le témoin LED jaune de la résistance d'isolement est
allumée en permanence, un signal sonore avec 2,4 kHZ retentit durablement, les deux
s'éteignent au bout de 5 s environ.
•
Une erreur de température est ensuite simulée, le témoin LED jaune du dépassement
d'isolement est allumée en permanence, un signal sonore avec 2,4 kHZ retentit par pulsation, les
deux s'éteignent au bout de 5 s environ.
Un cas de panne est détecté comme suit :
•
Lorsqu'une panne d'isolement se produit, le témoin LED jaune de la résistance d'isolement
s'allume durablement, un signal sonore de 2,4 kHZ retentit en permanence. Le signal sonore
peut être remis à zéro avec la touche d'acquittement de panne. Le témoin LED s'allume jusqu'à
14
